Серия GN 970
GN 970
Установочные кронштейны
с равными/неравными сторонами
равные стороны
Исполнения серии GN 970
Изображения

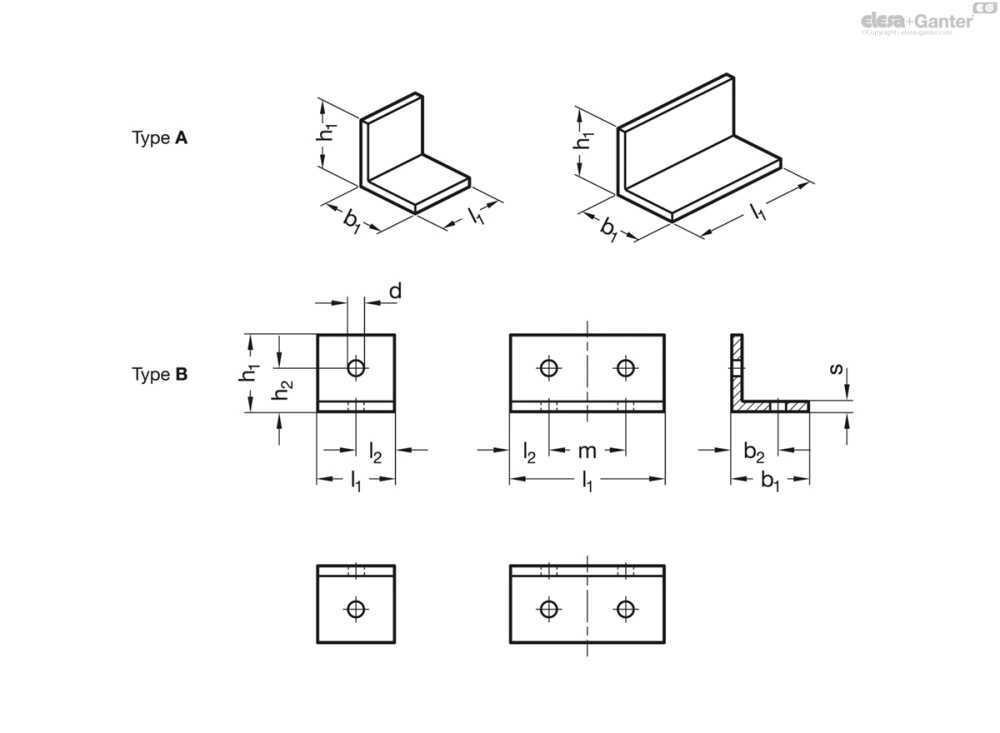

Схемы
GN 970
Таблица моделей — Установочные кронштейны
| Артикул |
|
|
|
|
|
|
|
|
|
|
В корзину |
|---|---|---|---|---|---|---|---|---|---|---|---|
| GN 970-STB-30-30-30-A | 30 | 30 | 30 | 18 | 6.2 | 18 | 15 | - | 4 | 54 | |
| GN 970-ALM-30-30-30-A | 30 | 30 | 30 | 18 | 6.2 | 18 | 15 | - | 4 | 18 | |
| GN 970-STB-30-30-60-A | 30 | 30 | 60 | 18 | 6.2 | 18 | 15 | 30 | 4 | 108 | |
| GN 970-ALM-30-30-60-A | 30 | 30 | 60 | 18 | 6.2 | 18 | 15 | 30 | 4 | 36 | |
| GN 970-STB-40-40-40-A | 40 | 40 | 40 | 24 | 8.2 | 24 | 20 | - | 5 | 120 | |
| GN 970-ALM-40-40-40-A | 40 | 40 | 40 | 24 | 8.2 | 24 | 20 | - | 5 | 40 | |
| GN 970-STB-40-40-80-A | 40 | 40 | 80 | 24 | 8.2 | 24 | 20 | 40 | 5 | 233 | |
| GN 970-ALM-40-40-80-A | 40 | 40 | 80 | 24 | 8.2 | 24 | 20 | 40 | 5 | 80 | |
| GN 970-ALM-50-50-50-A | 50 | 50 | 50 | 30 | 10.2 | 30 | 25 | - | 6 | 75 | |
| GN 970-ALM-50-50-100-A | 50 | 50 | 100 | 30 | 10.2 | 30 | 25 | 50 | 6 | 150 | |
| GN 970-STB-30-30-30-B | 30 | 30 | 30 | 18 | 6.2 | 18 | 15 | - | 4 | 51 | |
| GN 970-ALM-30-30-30-B | 30 | 30 | 30 | 18 | 6.2 | 18 | 15 | - | 4 | 17 | |
| GN 970-STB-30-30-60-B | 30 | 30 | 60 | 18 | 6.2 | 18 | 15 | 30 | 4 | 103 | |
| GN 970-ALM-30-30-60-B | 30 | 30 | 60 | 18 | 6.2 | 18 | 15 | 30 | 4 | 34 | |
| GN 970-STB-40-40-40-B | 40 | 40 | 40 | 24 | 8.2 | 24 | 20 | - | 5 | 81 | |
| GN 970-ALM-40-40-40-B | 40 | 40 | 40 | 24 | 8.2 | 24 | 20 | - | 5 | 39 | |
| GN 970-STB-40-40-80-B | 40 | 40 | 80 | 24 | 8.2 | 24 | 20 | 40 | 5 | 228 | |
| GN 970-ALM-40-40-80-B | 40 | 40 | 80 | 24 | 8.2 | 24 | 20 | 40 | 5 | 77 | |
| GN 970-ALM-50-50-50-B | 50 | 50 | 50 | 30 | 10.2 | 30 | 25 | - | 6 | 72 | |
| GN 970-ALM-50-50-100-B | 50 | 50 | 100 | 30 | 10.2 | 30 | 25 | 50 | 6 | 144 |
Характеристики
Вариант исполнения с равными сторонами
Типы
- Тип A: без отверстий
- Тип B: с отверстиями
Вариант исполнения с неравными сторонами
Типы
- Тип A: без отверстий
- Тип C: с отверстиями и прорезями
Конструкционная сталь STB
тянутая, с острой кромкой
чернение
Алюминий ALM
прессованный
матовая отделка, шлифование
Информация
Установочные кронштейны GN 970 универсальны при сборке соединений под прямым углом и при скреплении, например, опорных пластин или крышек.
Тип А позволяет использовать специальные применяемые шаблоны сверления, а также крепление при сварке.
Установочные кронштейны типа B имеют 2 или 4 отверстия в зависимости от длины l1.
Установочные кронштейны типа C обладают одной или двумя комбинациями, состоящими из отверстия и удлинённого отверстия, в зависимости от длины l1.
