Серия GN 970
GN-970
Установочные кронштейны
с равными/неравными сторонами
неравные стороны
Исполнения серии GN 970
Изображения

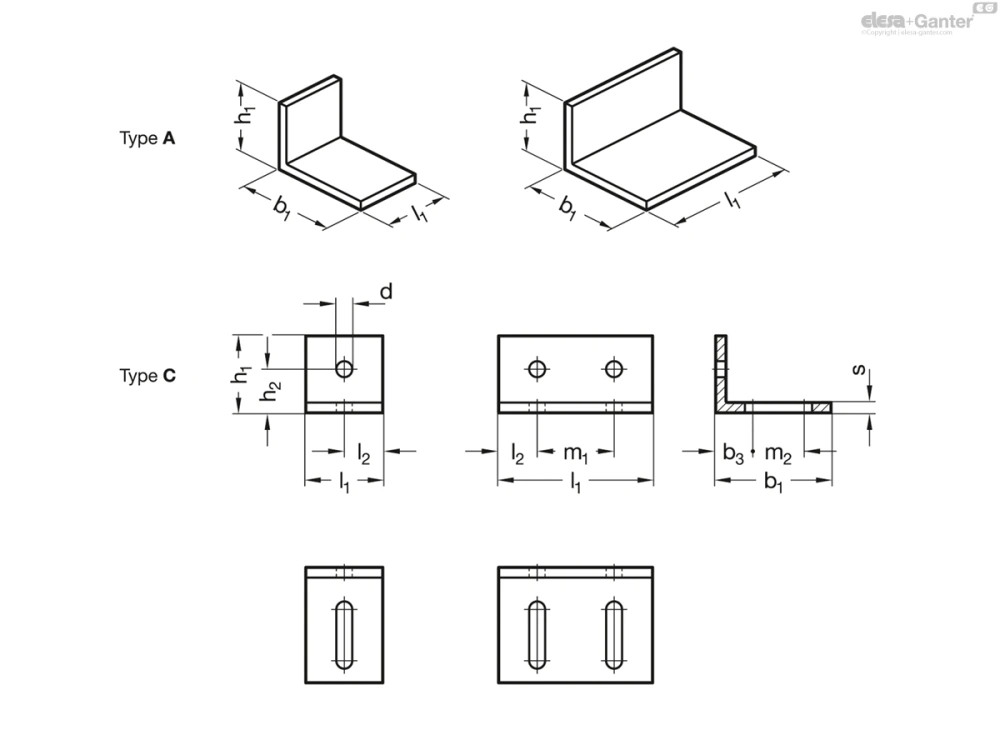

Схемы
GN-970
Таблица моделей — Установочные кронштейны
| Артикул |
|
|
|
|
|
|
|
|
|
|
|
В корзину |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| GN 970-STB-30-45-30-A | 30 | 45 | 30 | - | 6.2 | 18 | 15 | - | 20 | 4 | 68 | |
| GN 970-ALM-30-45-30-A | 30 | 45 | 30 | - | 6.2 | 18 | 15 | - | 20 | 4 | 23 | |
| GN 970-STB-30-45-60-A | 30 | 45 | 60 | - | 6.2 | 18 | 15 | 30 | 20 | 4 | 135 | |
| GN 970-ALM-30-45-60-A | 30 | 45 | 60 | - | 6.2 | 18 | 15 | 30 | 20 | 4 | 45 | |
| GN 970-STB-40-60-40-A | 40 | 60 | 40 | - | 8.2 | 24 | 20 | - | 25 | 5 | 152 | |
| GN 970-ALM-40-60-40-A | 40 | 60 | 40 | - | 8.2 | 24 | 20 | - | 25 | 5 | 50 | |
| GN 970-STB-40-60-80-A | 40 | 60 | 80 | - | 8.2 | 24 | 20 | 40 | 25 | 5 | 303 | |
| GN 970-ALM-40-60-80-A | 40 | 60 | 80 | - | 8.2 | 24 | 20 | 40 | 25 | 5 | 100 | |
| GN 970-ALM-50-75-50-A | 50 | 75 | 50 | - | 10.2 | 30 | 25 | - | 30 | 6 | 94 | |
| GN 970-ALM-50-75-100-A | 50 | 75 | 100 | - | 10.2 | 30 | 25 | 50 | 30 | 6 | 188 | |
| GN 970-STB-30-45-30-C | 30 | 45 | 30 | 18 | 6.2 | 18 | 15 | - | 20 | 4 | 62 | |
| GN 970-ALM-30-45-30-C | 30 | 45 | 30 | 18 | 6.2 | 18 | 15 | - | 20 | 4 | 21 | |
| GN 970-STB-30-45-60-C | 30 | 45 | 60 | 18 | 6.2 | 18 | 15 | 30 | 20 | 4 | 123 | |
| GN 970-ALM-30-45-60-C | 30 | 45 | 60 | 18 | 6.2 | 18 | 15 | 30 | 20 | 4 | 41 | |
| GN 970-STB-40-60-40-C | 40 | 60 | 40 | 24 | 8.2 | 24 | 20 | - | 25 | 5 | 139 | |
| GN 970-ALM-40-60-40-C | 40 | 60 | 40 | 24 | 8.2 | 24 | 20 | - | 25 | 5 | 46 | |
| GN 970-STB-40-60-80-C | 40 | 60 | 80 | 24 | 8.2 | 24 | 20 | 40 | 25 | 5 | 278 | |
| GN 970-ALM-40-60-80-C | 40 | 60 | 80 | 24 | 8.2 | 24 | 20 | 40 | 25 | 5 | 92 | |
| GN 970-ALM-50-75-50-C | 50 | 75 | 50 | 30 | 10.2 | 30 | 25 | - | 30 | 6 | 87 | |
| GN 970-ALM-50-75-100-C | 50 | 75 | 100 | 30 | 10.2 | 30 | 25 | 50 | 30 | 6 | 174 |
Характеристики
Вариант исполнения с равными сторонами
Типы
- Тип A: без отверстий
- Тип B: с отверстиями
Вариант исполнения с неравными сторонами
Типы
- Тип A: без отверстий
- Тип C: с отверстиями и прорезями
Конструкционная сталь STB
тянутая, с острой кромкой
чернение
Алюминий ALM
прессованный
матовая отделка, шлифование
Информация
Установочные кронштейны GN 970 универсальны при сборке соединений под прямым углом и при скреплении, например, опорных пластин или крышек.
Тип А позволяет использовать специальные применяемые шаблоны сверления, а также крепление при сварке.
Установочные кронштейны типа B имеют 2 или 4 отверстия в зависимости от длины l1.
Установочные кронштейны типа C обладают одной или двумя комбинациями, состоящими из отверстия и удлинённого отверстия, в зависимости от длины l1.
