Серия DIN 1804
DIN 1804-WNI
Контргайки со шлицами
Сталь / нержавеющая сталь
Шлицевые гайки, Нержавеющая сталь
Исполнения серии DIN 1804
Изображения

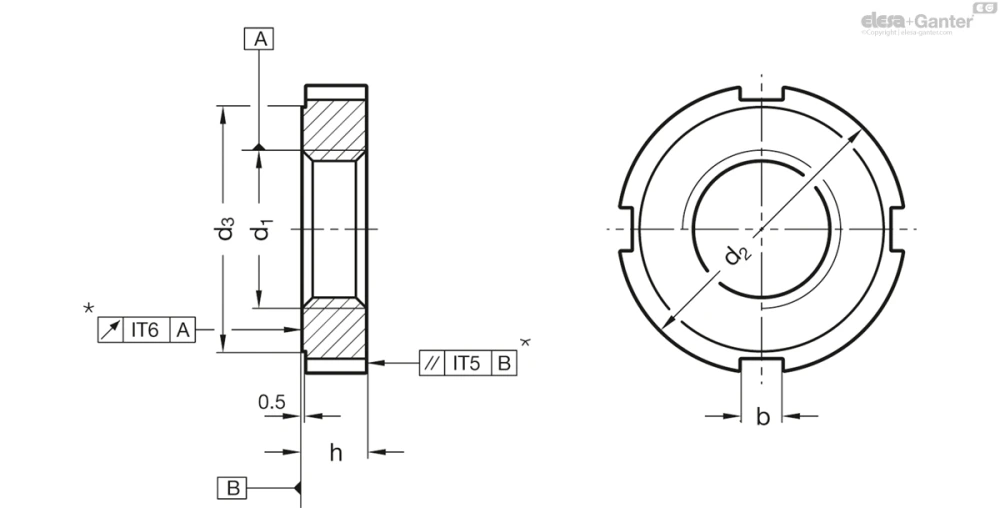

Схемы
DIN 1804-WNI
Таблица моделей — Контргайки со шлицами
| Артикул |
|
|
|
|
|
|
|
В корзину |
|---|---|---|---|---|---|---|---|---|
| DIN 1804-M16x1,5-WNI | M16x1.5 | 32 | 27 | 5 | 7 | DIN 1810-A30-32 | 30 | |
| DIN 1804-M20x1,5-WNI | M20x1.5 | 36 | 30 | 6 | 8 | DIN 1810-A34-36 | 40 | |
| DIN 1804-M24x1,5-WNI | M24x1.5 | 42 | 36 | 6 | 9 | DIN 1810-A40-42 | 60 | |
| DIN 1804-M28x1,5-WNI | M28x1.5 | 50 | 43 | 7 | 10 | DIN 1810-A45-50 | 95 | |
| DIN 1804-M30x1,5-WNI | M30x1.5 | 50 | 43 | 7 | 10 | DIN 1810-A45-50 | 90 | |
| DIN 1804-M35x1,5-WNI | M35x1.5 | 55 | 48 | 7 | 11 | DIN 1810-A52-55 | 113 | |
| DIN 1804-M40x1,5-WNI | M40x1.5 | 62 | 54 | 8 | 12 | DIN 1810-A58-62 | 150 | |
| DIN 1804-M45x1,5-WNI | M45x1.5 | 68 | 60 | 8 | 12 | DIN 1810-A68-75 | 175 | |
| DIN 1804-M50x1,5-WNI | M50x1.5 | 75 | 67 | 8 | 13 | DIN 1810-A68-75 | 230 | |
| DIN 1804-M55x1,5-WNI | M55x1.5 | 80 | 70 | 10 | 13 | DIN 1810-A80-90 | 230 | |
| DIN 1804-M60x1,5-WNI | M60x1.5 | 90 | 80 | 10 | 13 | DIN 1810-A80-90 | 39 |
Характеристики
Types
- Тип W: Сталь незакалённая
- Тип WNI: Нержавеющая сталь, незакалённая
- Тип H: Сталь, закалённая
Тип W
Сталь
- Класс прочности на разрыв 5
- незакалённый
- чернение
Тип WNI
Нержавеющая сталь AISI 303
- незакалённый
Тип H
Сталь
- Класс прочности на разрыв 5
- закалённый, твёрдость HRC 60 ± 2 (резьба незакалённая)
- Контактирующая поверхность отшлифованная
Информация
На контргайках со шлицами DIN 1804 отшлифованная поверхность d3 служит твёрдой опорой и должна использоваться в качестве контактирующей поверхности.
Размеры от M45 × 1,5 до M60 × 1,5 имеют 6 пазов.
Официальная стандартная таблица DIN предусматривает дополнительные размеры (до M 200 × 3).
Техническая информация
Аксессуары
- Ключ для круглых шлицевых гаек DIN 1810 (См. № кода в таблице)
