Серия GN 962

GN 962

Зажимы шарнирно-рычажные

пневматические, усиленные типа «Longlife»

Таблица (PDF)

GN 962

Таблица моделей — Зажимы шарнирно-рычажные

Артикул	Размер	FH в Н	FS в Н	a ≈	b₁≈	b₂	b₃	b₄	d₁	d₂	d₃	d₄	Внутренний Ø для шланга	e ≈	h₁≈	h₂	h₃	h₄≈	h₅	l₁≈	l₂≈	l₃≈	l₄	m₁	m₂	m₃	r	s₁	s₂	w	Вес (г)
GN 962-220-APV-M	220	2200	870	35	62	48	36	6.3	M 6	6.5	G 1/8	-	4	38.3	221	77	16.6	27	60.3	161	51	-	65	30	34	20	96	3.5	-	27	974
GN 962-440-APV-M	440	4400	1220	35	74	65	54	10.3	M 10	8.5	G 1/4	-	6	54.1	287	106	24	37	78	195	60	-	77	42.5	46.5	30	125	5	-	18	1576
GN 962-220-CPV-M	220	2200	870	35	62	48	36	6.3	M 6	6.5	G 1/8	-	4	38.3	221	77	16.6	27	60.3	161	51	-	65	30	34	20	96	3.5	-	27	992
GN 962-440-CPV-M	440	4400	1220	35	74	65	54	10.3	M 10	8.5	G 1/4	-	6	54.1	287	106	24	37	78	195	60	-	77	42.5	46.5	30	125	5	-	18	1670
GN 962-850-EPV-M	850	8500	2280	-	87.5	75	75	-	M 12	10.5	G 1/4	12.5	8	70.7	355	140	31	-	-	229	-	68	-	52	56	55	151	6	12	-	4950

3D-модель Технические данные (PDF)

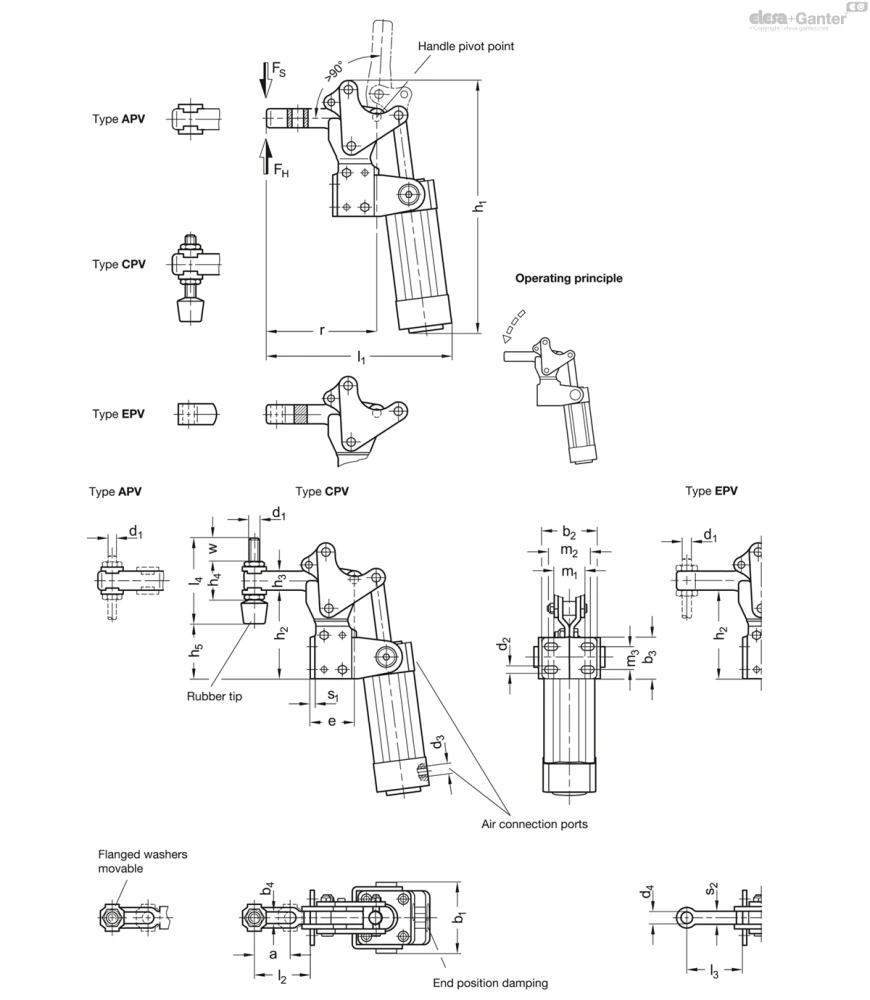

Характеристики

Типы

Тип APV: прихват с регулировочным отверстием и двумя шайбами с фланцами

Тип CPV: прихват с регулировочным отверстием и двумя шайбами с фланцами, GN 708.1 шпиндельным узлом

Тип EPV: прихват со втулкой

Обозначение

Кодирование M: Магнитный поршень

Основа

Сталь, фосфатированная

Цапфы/втулки подшипника

Сталь

закалённая отшлифованная сталь

Воздушный цилиндр двойного действия

с регулируемой амортизацией в конечном положении

Макс. давление 6 бар

Все подвижные части

смазаны специальной смазкой

Spindle assembly GN 708.1,type A

Оцинкованная сталь

Резиновый наконечник, по Шору А 85

Информация

Шарнирно-рычажные фиксаторы типа «Longlife» GN 962 имеют усиленный корпус, а также закаленные и шлифованные цапфы/втулки подшипника. Благодаря этому фиксаторы могут использоваться в условиях, когда возникает значительное усилие и требуется обеспечение длительного срока службы.

Для обеспечения увеличенного срока службы механических деталей, а также воздушного цилиндра рабочее давление не должно превышать 6 бар. Кроме того, блок управления сжатым воздухом должен быть установлен на всасывающий трубопровод.

Шарнирно-рычажные фиксаторы GN 962 оснащены магнитным поршнем, являющимся стандартным компонентом. Благодаря этому датчики могут обнаруживать конечное положение GN 3380.
