Серия GN 928
GN 928-ST
Устройства для зажима вала `trueround´
Сталь / нержавеющая сталь
Сталь
Исполнения серии GN 928
Изображения
Схемы

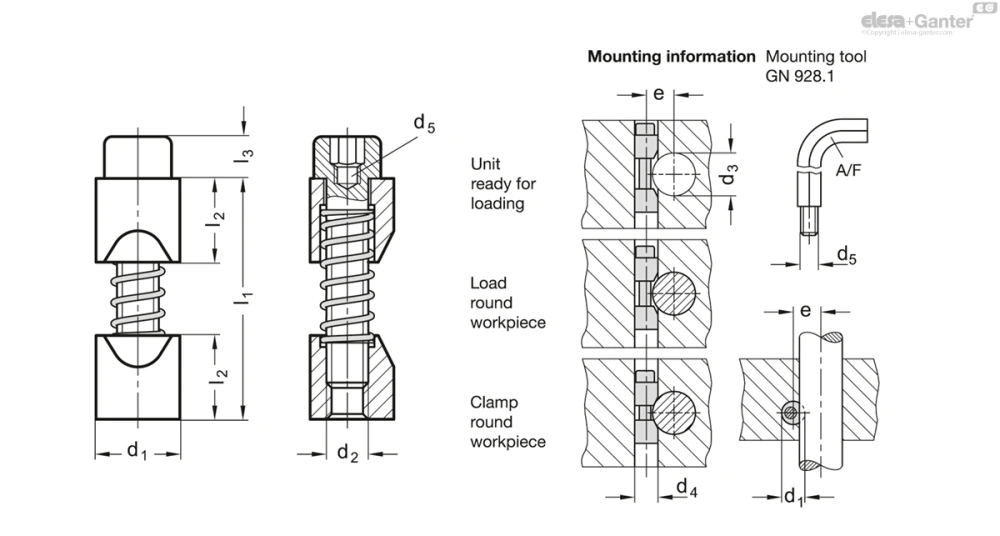

GN 928-ST
Таблица моделей — Устройства для зажима вала `trueround´
| Артикул |
|
|
|
|
|
|
|
|
|
|
|
|
|
В корзину |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| GN 928-8 | 8 | M 4 | 6 - 10 | 8 | M 2.5 | d3/2 + 2.8 | 22 | 8 | 4 | 3 | 2.9 | GN 928.1-3 | 7 | |
| GN 928-10 | 10 | M 5 | 10 - 15 | 10 | M 3 | d3/2 + 3.3 | 30 | 10 | 5 | 4 | 6 | GN 928.1-4 | 13 | |
| GN 928-12 | 12 | M 6 | 15 - 20 | 12 | M 4 | d3/2 + 3.5 | 36 | 12 | 6 | 5 | 10 | GN 928.1-5 | 22 | |
| GN 928-16 | 16 | M 8 | 20 - 30 | 16 | M 5 | d3/2 + 4 | 48 | 16 | 8 | 6 | 25 | GN 928.1-6 | 52 | |
| GN 928-20 | 20 | M 10 | 30 - 40 | 20 | M 6 | d3/2 + 4.8 | 60 | 20 | 10 | 8 | 46 | GN 928.1-8 | 104 | |
| GN 928-25 | 25 | M 12 | 40 - 60 | 25 | M 8 | d3/2 + 5.6 | 72 | 25 | 12 | 10 | 82 | GN 928.1-10 | 188 | |
| GN 928-30 | 30 | M 16 | 60 - 125 | 30 | M 10 | d3/2 + 7.9 | 85 | 30 | 16 | 14 | 206 | GN 928.1-14 | 345 |
Характеристики
Вариант исполнения из стали
Сталь
- Чернёная
- Винт с головкой под торцевой ключ DIN 912
Оцинкованный, синий пассивированный
Вариант исполнения из нержавеющей стали
Нержавеющая сталь AISI 303 NI
Винт с головкой под торцевой ключ DIN 912
Нержавеющая сталь
Информация
С устройством зажима вала "trueround" GN 928, круглые заготовки от 6 до 125 мм могут быть быстро, точно и экономично зажаты.
Резьбовое отверстие d5 может быть использовано для присоединения зажимного или крепёжного приспособления или крепёжного винта для удержания зажимного блока в осевом положении в ходе сборки.
Аксессуары
- Монтажные инструменты GN 928.1 (См. № кода в таблице)
Техническая информация
