Серия GN 187.6

GN 187.6

Комплекты запирающих соединений

для стопорных пластин GN 187.5

Таблица (PDF)

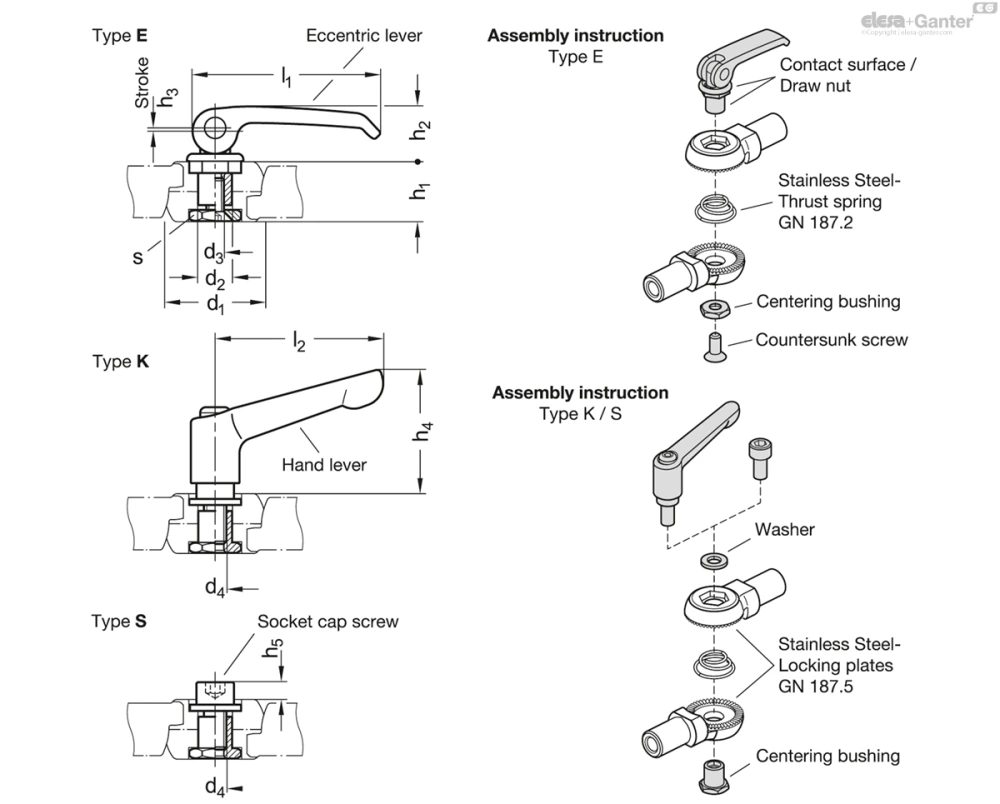

GN 187.6

Таблица моделей — Комплекты запирающих соединений

Артикул	d_1Locking platesGN 187.5	d₂	d₃	d₄	h₁	h₂	h₃	h₄	h₅	l₁	l₂	s	Вес (г)
GN 187.6-27-E	27	9	M 5	-	16	15	0.9	-	-	44	-	12	37
GN 187.6-32-E	32	9	M 5	-	19	19.3	1.1	-	-	63	-	12	71
GN 187.6-40-E	40	11	M 6	-	24	25.5	1.3	-	-	82	-	14	143
GN 187.6-27-K	27	9	-	M 6	16	-	-	33	-	-	45	12	43
GN 187.6-32-K	32	9	-	M 6	19	-	-	33	-	-	45	12	45
GN 187.6-40-K	40	11	-	M 8	24	-	-	42.5	-	-	63	14	97
GN 187.6-27-S	27	9	-	M 6	16	-	-	-	4.6	-	-	12	12
GN 187.6-32-S	32	9	-	M 6	19	-	-	-	4.6	-	-	12	14
GN 187.6-40-S	40	11	-	M 8	24	-	-	-	5.6	-	-	14	27

3D-модель Технические данные (PDF)

Характеристики

Типы

Тип E: с прижимными ручками с эксцентриковым кулачком

Тип K: с регулируемой рукояткой

Тип S: с винтом с головкой под торцевой ключ DIN 912

Тип E

Эксцентриковая ручка, нержавеющая сталь AISI CF-8

Контактная поверхность, нержавеющая сталь AISI 431

Тип K

Ручки рычажного типа

Цинк, литьё под давлением, с пластиковым покрытием

чёрный цвет, RAL 9005, текстурированная отделка

Тип S

Винт с головкой под торцевой ключ DIN 912

Нержавеющая сталь A2

Винт с потайной головкой DIN 7991 /

Шайба из нержавеющей стали A2

Другие компоненты

Нержавеющая сталь AISI 303

Информация

Комплекты запирающих соединений GN 187.6 можно использовать в сочетании с запорными головками из нержавеющей стали GN 187.5 для формофиксирующих соединений. Благодаря шестигранному плечу, создающему формофиксирующее соединение, предотвращающее поворот детали, центрирующая втулка обеспечивает быстрый и простой монтаж. В разблокированном состоянии втулка или тяговая гайка формируют ось, которая располагает запорные головки между центрами.

Использование упорных пружин из нержавеющей стали GN 187.2 позволяет с лёгкостью разъединить запорные головки.

Типы E и K применяются в условиях, требующих частой, неинструментальной регулировки запирающих соединений.
