Серия GN 188
GN 188
Зубчатые стопорные пластины из нержавеющей стали
для сварки
Зубчатые стопорные пластины из нержавеющей стали
Изображения
Схемы

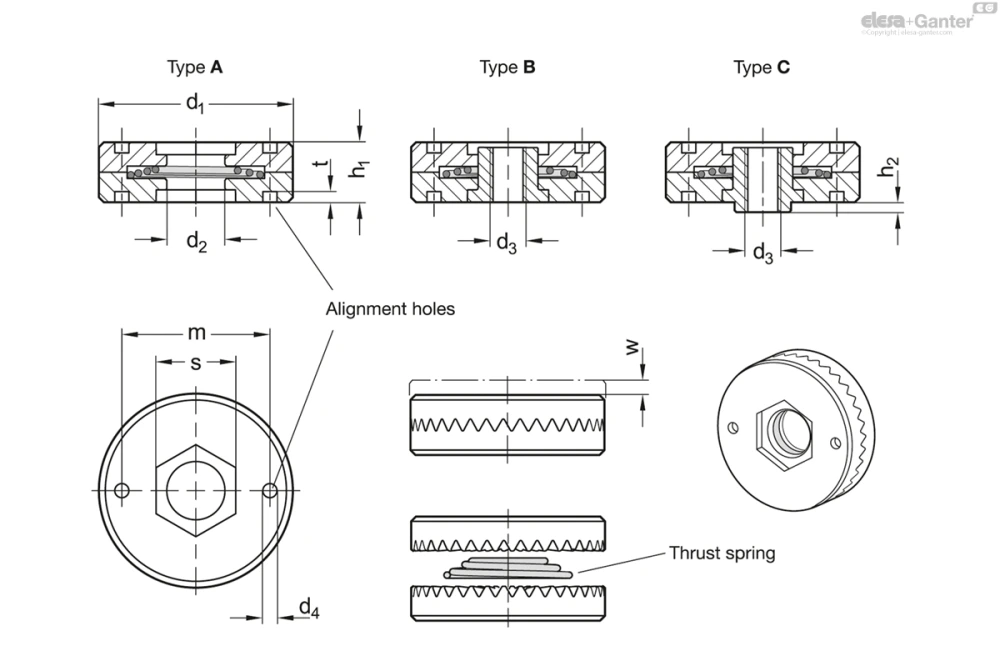

GN 188
Таблица моделей — Зубчатые стопорные пластины из нержавеющей стали
| Артикул |
|
|
|
|
|
|
|
|
|
|
|
|
В корзину |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| GN 188-35-24-A-NI | 35 | 24 | B 12 | - | 3 | 12 | - | 26 | 17 | 2.5 | 2 | 61 | |
| GN 188-35-36-A-NI | 35 | 36 | B 12 | - | 3 | 12 | - | 26 | 17 | 2.5 | 2 | 69 | |
| GN 188-55-24-A-NI | 55 | 24 | B 16 | - | 4 | 17 | - | 42 | 22 | 3 | 3 | 254 | |
| GN 188-55-36-A-NI | 55 | 36 | B 16 | - | 4 | 17 | - | 42 | 22 | 3 | 3 | 250 | |
| GN 188-75-24-A-NI | 75 | 24 | B 20 | - | 5 | 22 | - | 60 | 27 | 4 | 4 | 630 | |
| GN 188-75-36-A-NI | 75 | 36 | B 20 | - | 5 | 22 | - | 60 | 27 | 4 | 4 | 627 | |
| GN 188-35-24-B-NI | 35 | 24 | - | M 8 | 3 | 12 | - | 26 | 17 | 2.5 | 2 | 76 | |
| GN 188-35-36-B-NI | 35 | 36 | - | M 8 | 3 | 12 | - | 26 | 17 | 2.5 | 2 | 78 | |
| GN 188-55-24-B-NI | 55 | 24 | - | M 10 | 4 | 17 | - | 42 | 22 | 3 | 3 | 352 | |
| GN 188-55-36-B-NI | 55 | 36 | - | M 10 | 4 | 17 | - | 42 | 22 | 3 | 3 | 264 | |
| GN 188-75-24-B-NI | 75 | 24 | - | M 12 | 5 | 22 | - | 60 | 27 | 4 | 4 | 677 | |
| GN 188-75-36-B-NI | 75 | 36 | - | M 12 | 5 | 22 | - | 60 | 27 | 4 | 4 | 539 | |
| GN 188-35-24-C-NI | 35 | 24 | - | M 8 | 3 | 12 | 1.7 | 26 | 17 | 2.5 | 2 | 11 | |
| GN 188-35-36-C-NI | 35 | 36 | - | M 8 | 3 | 12 | 1.7 | 26 | 17 | 2.5 | 2 | 79 | |
| GN 188-55-24-C-NI | 55 | 24 | - | M 10 | 4 | 17 | 2.8 | 42 | 22 | 3 | 3 | 310 | |
| GN 188-55-36-C-NI | 55 | 36 | - | M 10 | 4 | 17 | 2.8 | 42 | 22 | 3 | 3 | 306 | |
| GN 188-75-24-C-NI | 75 | 24 | - | M 12 | 5 | 22 | 4.7 | 60 | 27 | 4 | 4 | 685 | |
| GN 188-75-36-C-NI | 75 | 36 | - | M 12 | 5 | 22 | 4.7 | 60 | 27 | 4 | 4 | 622 |
Характеристики
Типы
- Тип A: со сквозным отверстием, без втулки
- Тип B: с резьбовой втулкой
- Тип C: с резьбовой втулкой и центрирующей ступенькой
Прецизионное литье из нержавеющей стали NI
AISI CF-8
Резьбовая втулка
Нержавеющая сталь AISI 304
Пружина
Нержавеющая сталь AISI 301
Информация
С помощью зубчатых стопорных пластин из нержавеющей стали GN 188 стандартные компоненты могут взаимно собираться и надежно скрепляться с определенным угловым шагом. Они соединяются с помощью сварки.
Зубцы располагаются точно на выравнивающих отверстиях d4, что гарантирует параллельное размещение или прямоугольное расположение.
Упорная пружина помещается между зубчатыми дисками во время сборки и гарантирует надлежащее разделение зубчатых дисков во время ослабления. В комплект поставки входят две зубчатые стопорные пластины, одна упорная пружина и, в зависимости от исполнения, резьбовая втулка.
Техническая информация

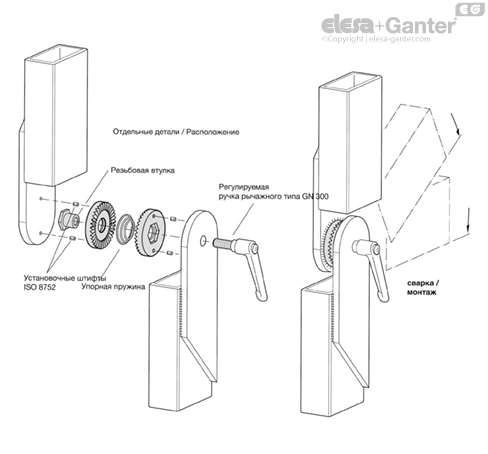

Пример применения
