Нержавеющая сталь – стопорные пластины

Таблица (PDF)

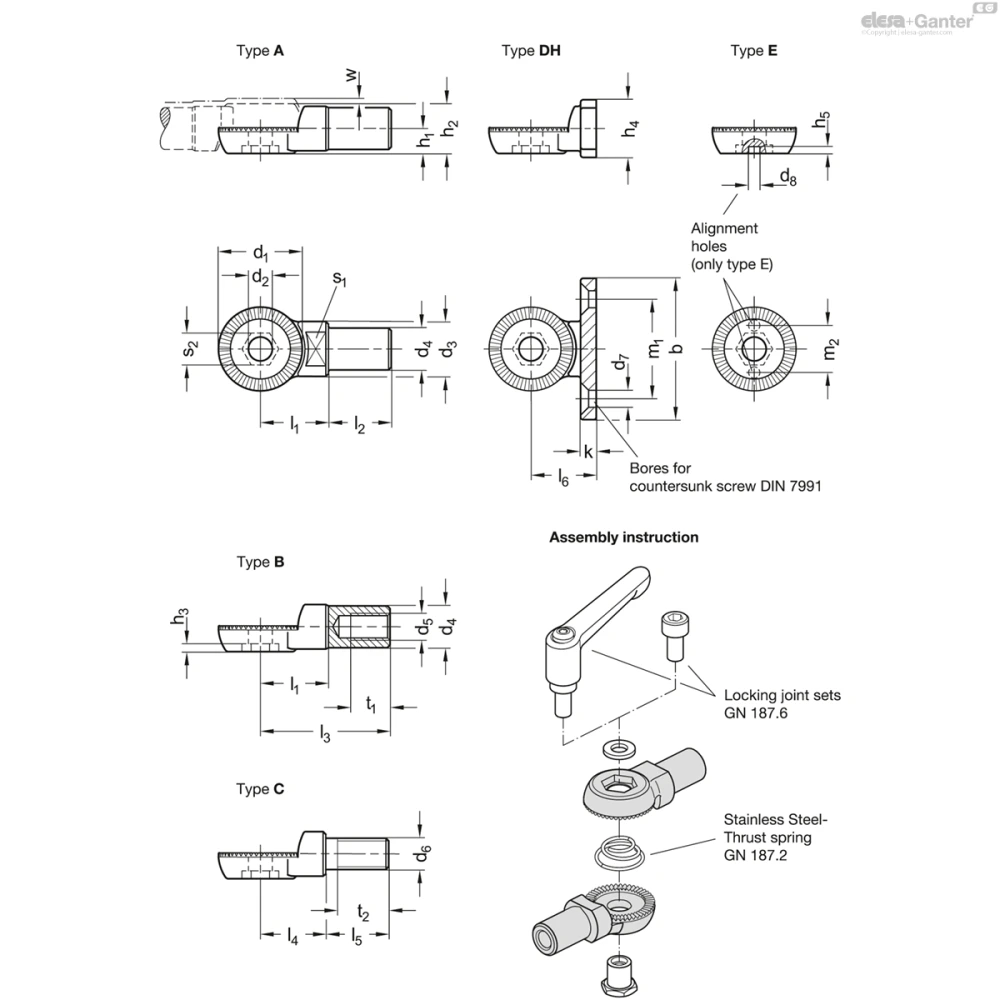

GN 187.5

Таблица моделей — Нержавеющая сталь – стопорные пластины

Артикул	d₁	z	b	d₂	d₃	d₄	d₅	d₆	d₇	d₈	h₁	h₂	h₃	h₄	h₅	k	l₁	l₂	l₃	l₄	l₅	l₆	m₁	m₂	s₁	s₂	t₁	t₂	w мин.	Вес (г)
GN 187.5-27-48-A-NI	27	48	-	9	18	13	-	-	-	-	8	16	3	-	-	-	21	20	-	-	-	-	-	-	14	12	-	-	0.8	69
GN 187.5-27-48-B-NI	27	48	-	9	18	13	M8	-	-	-	8	16	3	-	-	-	21	-	40.5	-	-	-	-	-	14	12	12	-	0.8	51
GN 187.5-27-48-C-NI	27	48	-	9	18	-	-	M10	-	-	8	16	3	-	-	-	-	-	-	21	20	-	-	-	14	12	-	17	0.8	47
GN 187.5-27-48-DH-NI	27	48	46	9	-	-	-	-	5.3	-	8	16	3	20	-	5	-	-	-	-	-	21	32	-	-	12	-	-	0.8	52
GN 187.5-27-48-E-NI	27	48	-	9	-	-	-	-	-	2.5	8	16	3	-	1.5	-	-	-	-	-	-	-	-	17	-	12	-	-	0.8	24
GN 187.5-27-60-A-NI	27	60	-	9	18	13	-	-	-	-	8	16	3	-	-	-	21	20	-	-	-	-	-	-	14	12	-	-	0.8	58
GN 187.5-27-60-B-NI	27	60	-	9	18	13	M8	-	-	-	8	16	3	-	-	-	21	-	40.5	-	-	-	-	-	14	12	12	-	0.8	51
GN 187.5-27-60-C-NI	27	60	-	9	18	-	-	M10	-	-	8	16	3	-	-	-	-	-	-	21	20	-	-	-	14	12	-	17	0.8	46
GN 187.5-27-60-DH-NI	27	60	46	9	-	-	-	-	5.3	-	8	16	3	20	-	5	-	-	-	-	-	21	32	-	-	12	-	-	0.8	52
GN 187.5-27-60-E-NI	27	60	-	9	-	-	-	-	-	2.5	8	16	3	-	1.5	-	-	-	-	-	-	-	-	17	-	12	-	-	0.8	22
GN 187.5-32-48-A-NI	32	48	-	9	21	16	-	-	-	-	9.5	19	3	-	-	-	26	24	-	-	-	-	-	-	17	12	-	-	0.8	103
GN 187.5-32-48-B-NI	32	48	-	9	21	16	M10	-	-	-	9.5	19	3	-	-	-	26	-	49.5	-	-	-	-	-	17	12	15	-	0.8	93
GN 187.5-32-48-C-NI	32	48	-	9	21	-	-	M12	-	-	9.5	19	3	-	-	-	-	-	-	25	24	-	-	-	17	12	-	20	0.8	83
GN 187.5-32-48-DH-NI	32	48	54	9	-	-	-	-	6.5	-	9.5	19	3	22	-	6	-	-	-	-	-	25	38	-	-	12	-	-	0.8	88
GN 187.5-32-48-E-NI	32	48	-	9	-	-	-	-	-	3	9.5	19	3	-	2	-	-	-	-	-	-	-	-	20	-	12	-	-	0.8	46
GN 187.5-32-60-A-NI	32	60	-	9	21	16	-	-	-	-	9.5	19	3	-	-	-	26	24	-	-	-	-	-	-	17	12	-	-	0.8	104
GN 187.5-32-60-B-NI	32	60	-	9	21	16	M10	-	-	-	9.5	19	3	-	-	-	26	-	49.5	-	-	-	-	-	17	12	15	-	0.8	94
GN 187.5-32-60-C-NI	32	60	-	9	21	-	-	M12	-	-	9.5	19	3	-	-	-	-	-	-	25	24	-	-	-	17	12	-	20	0.8	83
GN 187.5-32-60-DH-NI	32	60	54	9	-	-	-	-	6.5	-	9.5	19	3	22	-	6	-	-	-	-	-	25	38	-	-	12	-	-	0.8	88
GN 187.5-32-60-E-NI	32	60	-	9	-	-	-	-	-	3	9.5	19	3	-	2	-	-	-	-	-	-	-	-	20	-	12	-	-	0.8	42
GN 187.5-40-48-A-NI	40	48	-	11	27	20	-	-	-	-	12	24	4	-	-	-	31.5	32	-	-	-	-	-	-	22	14	-	-	1	207
GN 187.5-40-48-B-NI	40	48	-	11	27	20	M12	-	-	-	12	24	4	-	-	-	31.5	-	63	-	-	-	-	-	22	14	18	-	1	186
GN 187.5-40-48-C-NI	40	48	-	11	27	-	-	M16	-	-	12	24	4	-	-	-	-	-	-	31	32	-	-	-	22	14	-	26	1	181
GN 187.5-40-48-DH-NI	40	48	70	11	-	-	-	-	8.5	-	12	24	4	30	-	7	-	-	-	-	-	30.5	48	-	-	14	-	-	1	140
GN 187.5-40-48-E-NI	40	48	-	11	-	-	-	-	-	4	12	24	4	-	2.5	-	-	-	-	-	-	-	-	24	-	14	-	-	1	82
GN 187.5-40-60-A-NI	40	60	-	11	27	20	-	-	-	-	12	24	4	-	-	-	31.5	32	-	-	-	-	-	-	22	14	-	-	1	207
GN 187.5-40-60-B-NI	40	60	-	11	27	20	M12	-	-	-	12	24	4	-	-	-	31.5	-	63	-	-	-	-	-	22	14	18	-	1	188
GN 187.5-40-60-C-NI	40	60	-	11	27	-	-	M16	-	-	12	24	4	-	-	-	-	-	-	31	32	-	-	-	22	14	-	26	1	181
GN 187.5-40-60-DH-NI	40	60	70	11	-	-	-	-	8.5	-	12	24	4	30	-	7	-	-	-	-	-	30.5	48	-	-	14	-	-	1	175
GN 187.5-40-60-E-NI	40	60	-	11	-	-	-	-	-	4	12	24	4	-	2.5	-	-	-	-	-	-	-	-	24	-	14	-	-	1	82

3D-модель Технические данные (PDF)

Характеристики

Типы

Тип A: стержень, гладкий (сварной)

Тип B: стержень с внутренней резьбой

Тип С: стержень с наружной резьбой

Тип DH: крепежный фланец, горизонтальный

Тип E: Пластина (сварная)

Прецизионное литье из нержавеющей стали NI

AISI CF-8

матовая отделка, дробеструйная обработка

Информация

Нержавеющая сталь – стопорные пластины GN 187.5 можно устанавливать совместно с комплектами запирающих соединений GN 187.6 для формирования запирающих соединений. Это позволяет регулировать рукоятки рычага переключения передач и удерживающие трубки или вставки и крепления относительно друг друга с заданными углами, создавая запирающее соединение. Угловая ориентация зубцов адаптируется к соединительным элементам, позволяя выбирать осевую-параллельную или прямоугольную конфигурацию.

Детали различных типов и одного номинального размера d₁ можно сочетать между собой благодаря фиксации и центрированию со стороны комплектов запирающих соединений. Нержавеющая сталь – упорные пружины GN 187.2 GN 187.4 устанавливаются между запорными головками, обеспечивая легкое снятие при демонтаже. Дополнительные возможности в сочетании элементов обеспечиваются совместимостью запорных головок и стопорных пластин GN 187.2 GN 187.4 .

При сварке деталь типа Е удобно позиционируется на ответной части и фиксируется посредством монтажных отверстий d₈ (совмещенных с зубцами) и позиционирующих или установочных штифтов.
