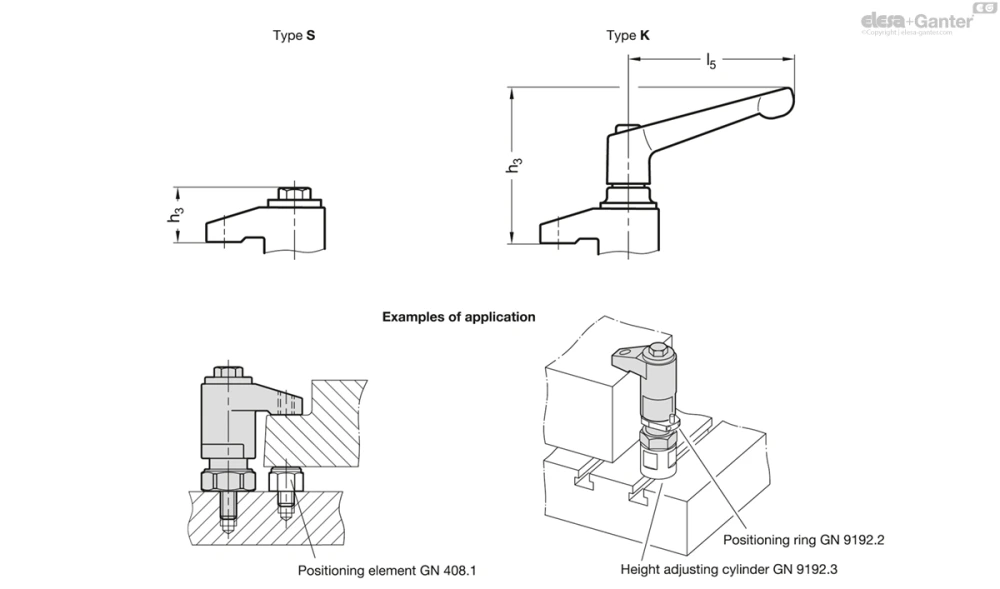

Серия GN 9192

GN 9192-K

Зажимы, поджимаемые вниз

C регулируемой рукояткой с усиленным прижимным действием

Таблица (PDF)

Исполнения серии GN 9192

GN 9192-K

Зажимы, поджимаемые вниз

C регулируемой рукояткой с усиленным прижимным действием

GN 9192-S

Зажимы, поджимаемые вниз

с зажимным винтом

GN 9192-K

Таблица моделей — Зажимы, поджимаемые вниз

Артикул	d₁	w Ход	FH в кН	b₁	b₂	d₂	d₃	h_1min.	h_1Max.	h₂	h₃	l₁	l₂	l₃	l₄	l₅	A/F	Вес (г)
GN 9192-25-5-K	25	5	5	26	10	M 8	M 8	30	35	10	72.5	49.5	35	28	20	78	22	388
GN 9192-40-20-K	40	20	10	40	17	M 12	M 12	50	70	15	105	75	55	43	35	108	36	1258
GN 9192-40-30-K	40	30	10	40	17	M 12	M 12	68	98	15	105	75	55	43	35	108	36	1384
GN 9192-40-40-K	40	40	10	40	17	M 12	M 12	95	135	22	105	75	55	43	35	108	36	1740

3D-модель Технические данные (PDF)

Характеристики

Типы

Тип S: с зажимным винтом

Тип K: C регулируемой рукояткой с усиленным прижимным действием

Основа

Сталь

Науглероженная сталь

Чернёная

Т-образная гайка

Высококачественная сталь, чернение

Класс материала 10

Установочный винт DIN 913

Сталь, чернение

Регулируемые ручки рычажного типа

с усиленным прижимным действием (Тип K)

Цинк, литьё под давлением

С пластиковым покрытием

чёрный цвет RAL 9005, текстурированная отделка поверхности

Резьбовая вставка и втулка

Азотированная и чернёная сталь

Информация

Зажимы, поджимаемые вниз, GN 9192 представляют собой компактные зажимные элементы для быстрого и надёжного зажатия в инструменте и крепёжной конструкции. При повороте и затяжке зажимного винта или регулируемой ручки рычажного типа происходит перемещение прихвата вниз для прижатия заготовки.

Прихват можно вручную повернуть на 360°, чтобы можно было быстро и легко вставить и извлечь заготовки сверху. Резьба на прихвате d₃ может использоваться для позиционных элементов и прижимных упоров.

Позиционное кольцо GN 9192.2, доступное в качестве вспомогательного приспособления, ограничивает диапазон вращения зажимов, поджимаемых вниз, до 110° влево или вправо через позиционный штифт. Положение кольца можно отрегулировать для гарантированного достижения положения зажима, когда зажим вращается по позиционному штифту.

Зажимы, поджимаемые вниз, можно ввинчивать напрямую, например в монтажную пластину, или крепить к столам механической обработки при помощи T-образных пазов. Цилиндры высоты GN 9192.3 могут использоваться для увеличения высоты зажима. Регулируемая ручка рычажного типа (тип K) поставляется в разобранном виде.
