Серия GN 9190

GN 9190-P

Боковые зажимы

Сталь, с ручкой с эксцентриковым кулачком

с призматической зажимной вилкой

Таблица (PDF)

Исполнения серии GN 9190

GN 9190-E

Боковые зажимы

Сталь, с ручкой с эксцентриковым кулачком

GN 9190-P

Боковые зажимы

Сталь, с ручкой с эксцентриковым кулачком

GN 9190-P

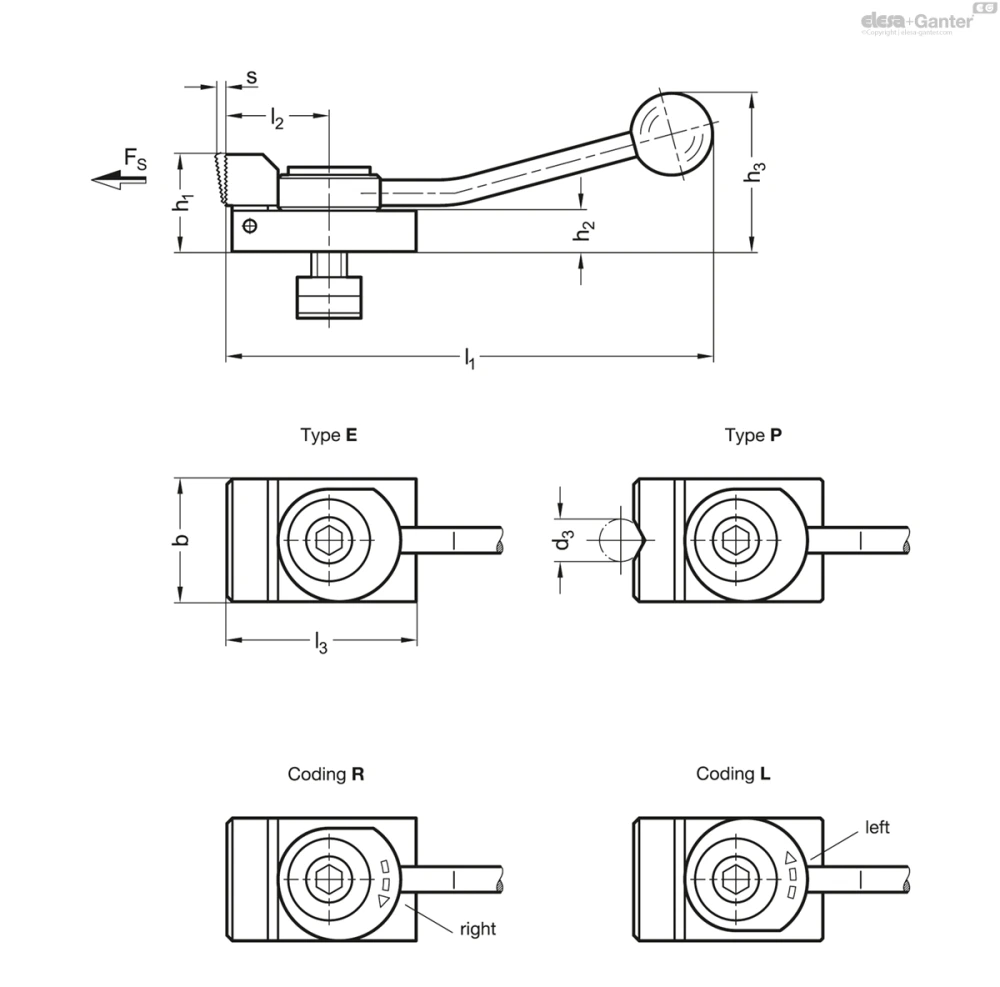

Таблица моделей — Боковые зажимы

Артикул	a Ширина паза	d₁	Fs в кН	b	d₂	d_3min.	d_3Max.	h₁	h₂	h₃	h₄	h₅	l₁	l₂	l₃	s Поворотные прихваты	Рекомендуемая комбинация винтов с GN 9190.3	Вес (г)
GN 9190-10-M8-P-R	10	M 8	3.5	32	8.4	4	26	20	8	40	30	12.6	132	32	50	3	ISO 4762-M8x25	263
GN 9190-10-M8-P-L	10	M 8	3.5	32	8.4	4	26	20	8	40	30	12.6	132	32	50	3	ISO 4762-M8x25	263
GN 9190-12-M12-P-R	12*	M 12	7	48	12.5	4	26	38	16	62	63	-	190	40	72	4	-	893
GN 9190-12-M12-P-L	12*	M 12	7	48	12.5	4	26	38	16	62	63	-	190	40	72	4	-	893
GN 9190-14-M12-P-R	14	M 12	7	48	12.5	4	26	38	16	62	40	19.1	190	40	72	4	ISO 4762-M12x35	838
GN 9190-14-M12-P-L	14	M 12	7	48	12.5	4	26	38	16	62	40	19.1	190	40	72	4	ISO 4762-M12x35	838

3D-модель Технические данные (PDF)

Характеристики

Типы

Тип E: с зубчатой зажимной вилкой
Тип P: с призматической зажимной вилкой

Обозначение

Вариант исполнения R: зажим вращением по часовой стрелке
Вариант исполнения L: зажим вращением против часовой стрелки

Зажимные механизмы

Сталь

Науглероженная

Чернение

Шарообразная ручка DIN 319

Пластик, фенольный полимер (PF)

Чёрный цвет, глянцевая отделка

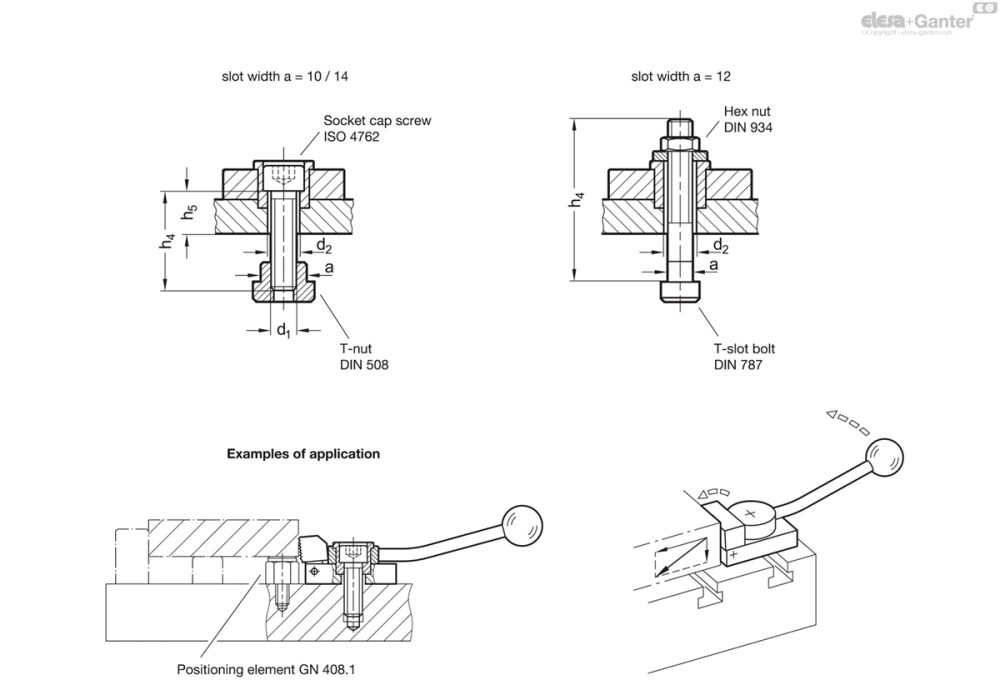

Для ширины паза a = 10 / 14

Т-образная гайка DIN 508

Винт с головкой под торцевой ключ ISO 4762

Сталь

Класс материала 12.9

Чернение

Для ширины паза a = 12

Болт для Т-образных пазов DIN 787

Шестигранная гайка DIN 934

Сталь, чернение

Информация

С боковыми зажимами GN 9190, заготовки зажимаются поворотной зажимной вилкой. Сила зажима действует в боковом направлении и в направлении сверху вниз для прижатия заготовки к фиксированным упорам и опорной поверхности.

Ход зажима зажимной вилки получается в результате поворотного движения ручки с эксцентриковым кулачком. При отпускании ручки происходит возврат зажимной вилки под действием пружины. Небольшая общая высота боковых зажимов позволяет механическую обработку всей поверхности заготовки.

Боковые зажимы можно ввинчивать напрямую, например в монтажную пластину, или крепить к столам механической обработки при помощи T-образных пазов. Кроме того, имеется возможность их монтажа в любом положении перпендикулярно T-образному пазу с использованием опорных блоков со шлицами GN 9190.3, которые доступны в качестве вспомогательных принадлежностей. В этом случае поставляемый винт необходимо заменить согласно таблице.

Для обеспечения легкого хода и максимального усилия зажима натяжные механизмы следует слегка смазать.
