Серия GN 9190.1

GN 9190.1-E

Боковые зажимы

Сталь, с зажимной резьбой

с зубчатой зажимной вилкой

Таблица (PDF)

Исполнения серии GN 9190.1

GN 9190.1-E

Боковые зажимы

Сталь, с зажимной резьбой

GN 9190.1-P

Боковые зажимы

Сталь, с зажимной резьбой

GN 9190.1-E

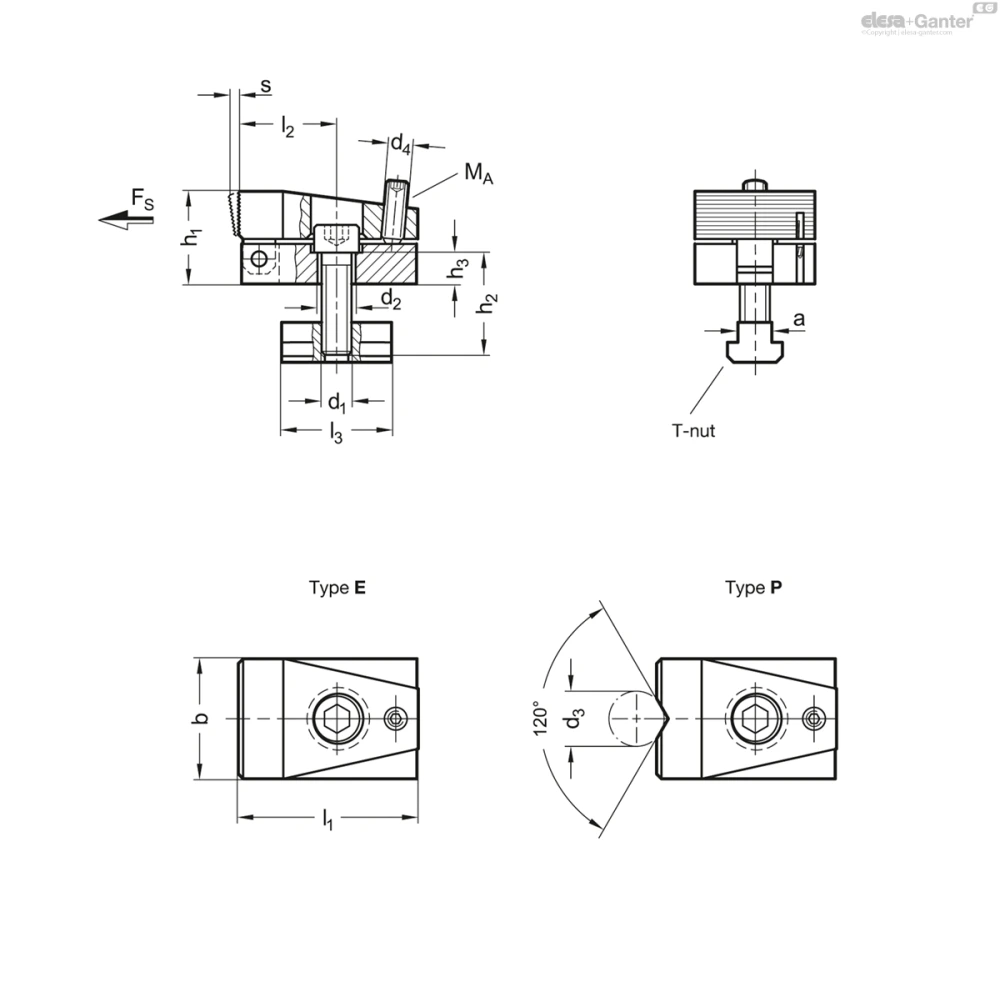

Таблица моделей — Боковые зажимы

Артикул	a Ширина паза	d₁	Fs в кН	b	d₂	d₄	h₁	h₂	h₃	l₁	l₂	l₃	l₄	s Поворотные прихваты	Макс. момент затяжки MA, Н·м	Вес (г)
GN 9190.1-10-M8-E-G	10	M 8	7	32	8.4	M 8	24	20	8	52	28	30	-	3	3	276
GN 9190.1-10-M8-E-K	10	M 8	7	32	8.4	M 8	24	20	8	52	28	30	63	3	3	413
GN 9190.1-14-M12-E-G	14	M 12	15	48	12.5	M 12	37	30	11	72	40	44	-	4	9	831
GN 9190.1-14-M12-E-K	14	M 12	15	48	12.5	M 12	37	30	11	72	40	44	78	4	9	1042
GN 9190.1-18-M16-E-G	18	M 16	21.5	68	16.5	M 16	47	35	13	86	41	56	-	7	20	1749
GN 9190.1-18-M16-E-K	18	M 16	21.5	68	16.5	M 16	47	35	13	86	41	56	108	7	20	2112

3D-модель Технические данные (PDF)

Характеристики

Типы

Тип E: с зубчатой зажимной вилкой
Тип P: с призматической зажимной вилкой

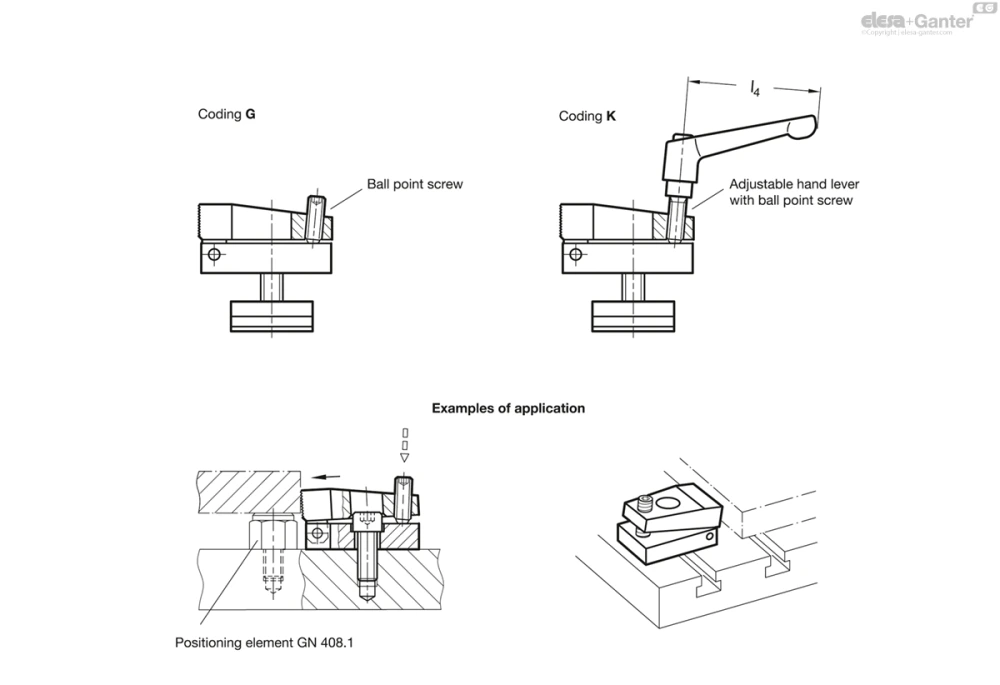

Обозначение

G: ход зажима с винтом с шаровым наконечником
K: ход зажима с регулируемой ручкой рычажного типа

Зажимные механизмы

Сталь

Науглероженная

Чернение

Крепёжный комплект

Гайка для T-образного паза

Термообработанная сталь

Класс материала 10

Чернение

Винт с головкой под торцевой ключ ISO 4762

Сталь

Класс материала 12.9

Чернение

Винт с шаровым наконечником для кодирования G

Термообработанная сталь

Чернение

Шарик, закалённая сталь

Регулируемые ручки рычажного типа для кодирования K

Ручка

Цинковое литьё под давлением

С пластиковым покрытием

чёрный цвет RAL 9005, текстурированная отделка поверхности

Ввёртыш / фиксирующий винт

Термообработанная сталь, чернение

Шарик, закалённая сталь

Информация

С боковыми зажимами GN 9190.1, заготовки зажимаются поворотной зажимной вилкой. Сила зажима действует в боковом направлении и в направлении сверху вниз для прижатия заготовки к фиксированным упорам и опорной поверхности.

Ход зажима зажимной вилки получается в результате глубины ввинчивания зажимной резьбы d₄. При отпускании установочного винта происходит возврат зажимной вилки под действием пружины. Небольшая общая высота боковых зажимов позволяет механическую обработку всей поверхности заготовки.

Боковые зажимы можно ввинчивать напрямую, например в монтажную пластину, или крепить к столам механической обработки при помощи T-образных пазов. Кроме того, имеется возможность их монтажа в любом положении перпендикулярно T-образному пазу с использованием опорных блоков со шлицами GN 9190.3, которые доступны в качестве вспомогательных принадлежностей.
