Серия GN 918

GN 918-SKB

Эксцентриковые кулачки

Сталь, радиальный зажим, направленный вверх, с резьбовой шпилькой, Винт со стороны оператора, Винт с обратной стороны

Винт с обратной стороны

Таблица (PDF)

Исполнения серии GN 918

GN 918-GV

Эксцентриковые кулачки

GN 918-GVB

Эксцентриковые кулачки

GN 918-GVS

Эксцентриковые кулачки

GN 918-KV

Эксцентриковые кулачки

GN 918-KVB

Эксцентриковые кулачки

GN 918-KVS

Эксцентриковые кулачки

GN 918-SK

Эксцентриковые кулачки

GN 918-SKB

Эксцентриковые кулачки

GN 918-SKS

Эксцентриковые кулачки

GN 918-SKB

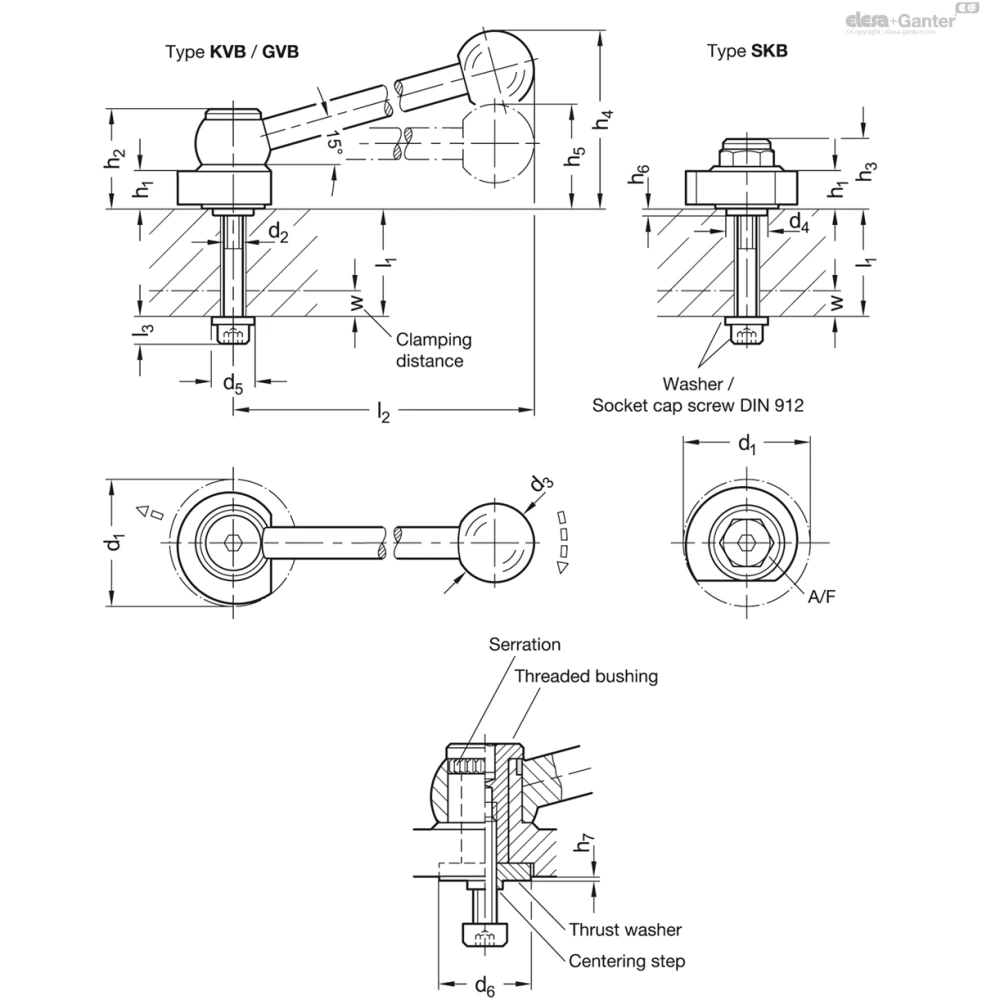

Таблица моделей — Эксцентриковые кулачки

Артикул	d₁-0.5	l_1max.	d₂	d_4h9	d₅	d₆	h₁	h₂	h₃	h₆-0.1	h₇≈	l₃≈	A/F	w макс.	Вес (г)
GN 918-40-SKB-L-12	40	12	M 6	9	12	20	10	30.5	21	2.5	0.2	8.5	15	5	91
GN 918-40-SKB-R-12	40	12	M 6	9	12	20	10	30.5	21	2.5	0.2	8.5	15	5	92
GN 918-40-SKB-L-22	40	22	M 6	9	12	20	10	30.5	21	2.5	0.2	8.5	15	5	93
GN 918-40-SKB-R-22	40	22	M 6	9	12	20	10	30.5	21	2.5	0.2	8.5	15	5	94
GN 918-40-SKB-L-27	40	27	M 6	9	12	20	10	30.5	21	2.5	0.2	8.5	15	5	94
GN 918-40-SKB-R-27	40	27	M 6	9	12	20	10	30.5	21	2.5	0.2	8.5	15	5	96
GN 918-40-SKB-L-32	40	32	M 6	9	12	20	10	30.5	21	2.5	0.2	8.5	15	5	95
GN 918-40-SKB-R-32	40	32	M 6	9	12	20	10	30.5	21	2.5	0.2	8.5	15	5	96
GN 918-40-SKB-L-37	40	37	M 6	9	12	20	10	30.5	21	2.5	0.2	8.5	15	5	96
GN 918-40-SKB-R-37	40	37	M 6	9	12	20	10	30.5	21	2.5	0.2	8.5	15	5	98
GN 918-40-SKB-L-42	40	42	M 6	9	12	20	10	30.5	21	2.5	0.2	8.5	15	5	97
GN 918-40-SKB-R-42	40	42	M 6	9	12	20	10	30.5	21	2.5	0.2	8.5	15	5	98
GN 918-40-SKB-L-47	40	47	M 6	9	12	20	10	30.5	21	2.5	0.2	8.5	15	5	98
GN 918-40-SKB-R-47	40	47	M 6	9	12	20	10	30.5	21	2.5	0.2	8.5	15	5	100
GN 918-40-SKB-L-57	40	57	M 6	9	12	20	10	30.5	21	2.5	0.2	8.5	15	5	100
GN 918-40-SKB-R-57	40	57	M 6	9	12	20	10	30.5	21	2.5	0.2	8.5	15	5	101
GN 918-40-SKB-R-62	40	62	M 6	9	12	20	10	30.5	21	2.5	0.2	8.5	15	5	102
GN 918-40-SKB-L-62	40	62	M 6	9	12	20	10	-	21	2.5	0.2	8.5	15	5	100
GN 918-40-SKB-L-67	40	67	M 6	9	12	20	10	30.5	21	2.5	0.2	8.5	15	5	101
GN 918-40-SKB-R-67	40	67	M 6	9	12	20	10	30.5	21	2.5	0.2	8.5	15	5	102
GN 918-40-SKB-L-77	40	77	M 6	9	12	20	10	30.5	21	2.5	0.2	8.5	15	5	103
GN 918-40-SKB-R-77	40	77	M 6	9	12	20	10	30.5	21	2.5	0.2	8.5	15	5	104
GN 918-40-SKB-L-82	40	82	M 6	9	12	20	10	30.5	21	2.5	0.2	8.5	15	5	105
GN 918-40-SKB-R-82	40	82	M 6	9	12	20	10	30.5	21	2.5	0.2	8.5	15	5	106
GN 918-50-SKB-L-10	50	10	M 8	11	16	24	12	34.5	24	2.5	0.2	10.5	19	5	165
GN 918-50-SKB-R-10	50	10	M 8	11	16	24	12	34.5	24	2.5	0.2	10.5	19	5	165
GN 918-50-SKB-L-20	50	20	M 8	11	16	24	12	34.5	24	2.5	0.2	10.5	19	5	167
GN 918-50-SKB-R-20	50	20	M 8	11	16	24	12	34.5	24	2.5	0.2	10.5	19	5	167
GN 918-50-SKB-L-30	50	30	M 8	11	16	24	12	-	24	2.5	0.2	10.5	19	5	171
GN 918-50-SKB-R-30	50	30	M 8	11	16	24	12	-	24	2.5	0.2	10.5	19	5	171
GN 918-50-SKB-L-40	50	40	M 8	11	16	24	12	-	24	2.5	0.2	10.5	19	5	175
GN 918-50-SKB-R-40	50	40	M 8	11	16	24	12	-	24	2.5	0.2	10.5	19	5	175
GN 918-50-SKB-L-50	50	50	M 8	11	16	24	12	-	24	2.5	0.2	10.5	19	5	179
GN 918-50-SKB-R-50	50	50	M 8	11	16	24	12	-	24	2.5	0.2	10.5	19	5	179
GN 918-50-SKB-L-60	50	60	M 8	11	16	24	12	-	24	2.5	0.2	10.5	19	5	182
GN 918-50-SKB-R-60	50	60	M 8	11	16	24	12	-	24	2.5	0.2	10.5	19	5	182
GN 918-50-SKB-L-70	50	70	M 8	11	16	24	12	-	24	2.5	0.2	10.5	19	5	187
GN 918-50-SKB-R-70	50	70	M 8	11	16	24	12	-	24	2.5	0.2	10.5	19	5	187
GN 918-50-SKB-L-80	50	80	M 8	11	16	24	12	-	24	2.5	0.2	10.5	19	5	190
GN 918-50-SKB-R-80	50	80	M 8	11	16	24	12	-	24	2.5	0.2	10.5	19	5	190
GN 918-50-SKB-L-90	50	90	M 8	11	16	24	12	-	24	2.5	0.2	10.5	19	5	194
GN 918-50-SKB-R-90	50	90	M 8	11	16	24	12	-	24	2.5	0.2	10.5	19	5	194
GN 918-50-SKB-L-100	50	100	M 8	11	16	24	12	-	24	2.5	0.2	10.5	19	5	198
GN 918-50-SKB-R-100	50	100	M 8	11	16	24	12	-	24	2.5	0.2	10.5	19	5	198

3D-модель Технические данные (PDF)

Характеристики

Типы

Тип KV / KVS / KVB: с рычагом сферической формы, угловой (зубцы)

Тип GV / GVS / GVB: с рычагом сферической формы, прямой (зубцы)

Тип SK / SKS / SKB: с шестигранником

Зажимное направление

Тип R: вращение по часовой стрелке (показанный вариант исполнения)

Тип L: вращение против часовой стрелки

Сталь

Вариант с Резьбовая шпилька

Эксцентриковый кулачок и шайба

Науглероженная

Резьбовая шпилька, азотированная

Класс материала 8.8

Чернёный рычаг

Вариант с Винт со стороны оператора

Эксцентриковый кулачок, направляющая втулка и упорная шайба

Науглероженная

Винт с головкой под торцевой ключ DIN 912-12.9

Чернёный рычаг

Вариант с Винт с обратной стороны

Эксцентриковый кулачок, нарезная втулка и упорная шайба

Науглероженная

Винт с головкой под торцевой ключ DIN 912-12.9

Закалённая шайба

Чернёный рычаг

Шарообразная ручка DIN 319

Пластик, дюропласт

Чёрный цвет, глянцевая отделка

Информация

Эксцентриковые кулачки GN 918 обеспечивают быстрое и надёжное крепление и отпускание при относительно небольшой дальности захвата и высокой силе зажима. Кулачок имеет то преимущество, что сила зажима остаётся постоянной под любым углом. Кроме того, он является самофиксирующимся. Рычаги сферической формы типов KV / KVS / KVB и GV / GVS / GVB обеспечивают надёжное соединение с эксцентриковым кулачком при помощи зубцов. Это позволяет зафиксировать рычаг во время монтажа в удобном для зажима положении. Это позволяет зафиксировать рычаг во время монтажа в удобном для зажима положении.

Вариант с Резьбовая шпилька

Упорная шайба предупреждает необходимость выполнения особых требований к резьбовому отверстию, её можно, например, устанавливать на столах с Т-образными отверстиями.

Вариант с Винт со стороны оператора

Винтовое крепление со стороны оператора обеспечивает большую дальность захвата. Глубина ввинчивания должна быть достаточной для безопасного поглощения усилия завинчивания. Центрирующая часть упорной шайбы защищает от воздействия недопустимой боковой силы на винт с головкой под торцевой ключ.

Вариант с Винт с обратной стороны

Крепление винта сзади допустимо в случае отсутствия резьбы в окружающей конструкции. Сверхпрочная шайба поглощает и передаёт усилие завинчивания. Центрирующая часть упорной шайбы защищает от воздействия недопустимой боковой силы на винт с головкой под торцевой ключ.
