Серия GN 918.6

GN 918.6-GVB

Зажимные болты

Нержавеющая сталь, зажим, направленный вверх, с резьбовой шпилькой, Винт со стороны оператора, Винт с обратной стороны

Винт с обратной стороны

INOX - STAINLESS STEELТехнополимер со вставками из нержавеющей стали или полностью из нержавеющей стали AISI 303, 304 или 316. Отличная коррозионная стойкость для применения в секторах, где правовые нормы требуют обязательного использования коррозионно-стойких материалов, таких как пищевая, химическая и фармацевтическая промышленности, или для использования на открытом воздухе с неблагоприятными условиями окружающей среды. Это относится к сериям, производимым после 22.07.2019 в соответствии с Европейской директивой 2002/95/CE (Ограничение содержания вредных веществ).
Таблица (PDF)

Исполнения серии GN 918.6

GN 918.6-GV

GN 918.6-GV

Зажимные болты

Нержавеющая сталь, зажим, направленный вверх, с резьбовой шпилькой, Винт со стороны оператора, Винт с обратной стороны
GN 918.6-GVB

GN 918.6-GVB

Зажимные болты

Нержавеющая сталь, зажим, направленный вверх, с резьбовой шпилькой, Винт со стороны оператора, Винт с обратной стороны
GN 918.6-GVS

GN 918.6-GVS

Зажимные болты

Нержавеющая сталь, зажим, направленный вверх, с резьбовой шпилькой, Винт со стороны оператора, Винт с обратной стороны
GN 918.6-KV

GN 918.6-KV

Зажимные болты

Нержавеющая сталь, зажим, направленный вверх, с резьбовой шпилькой, Винт со стороны оператора, Винт с обратной стороны
GN 918.6-KVB

GN 918.6-KVB

Зажимные болты

Нержавеющая сталь, зажим, направленный вверх, с резьбовой шпилькой, Винт со стороны оператора, Винт с обратной стороны
GN 918.6-KVS

GN 918.6-KVS

Зажимные болты

Нержавеющая сталь, зажим, направленный вверх, с резьбовой шпилькой, Винт со стороны оператора, Винт с обратной стороны
GN 918.6-SK

GN 918.6-SK

Зажимные болты

Нержавеющая сталь, зажим, направленный вверх, с резьбовой шпилькой, Винт со стороны оператора, Винт с обратной стороны
GN 918.6-SKB

GN 918.6-SKB

Зажимные болты

Нержавеющая сталь, зажим, направленный вверх, с резьбовой шпилькой, Винт со стороны оператора, Винт с обратной стороны
GN 918.6-SKS

GN 918.6-SKS

Зажимные болты

Нержавеющая сталь, зажим, направленный вверх, с резьбовой шпилькой, Винт со стороны оператора, Винт с обратной стороны

Изображения

GN 918.6-GVB — Зажимные болты GN 918.6-GVB — Зажимные болты GN 918.6-GVB — Зажимные болты

Схемы

Схема GN 918.6-GVB

GN 918.6-GVB

Таблица моделей — Зажимные болты

Артикул
h7≈
w макс.
В корзину
GN 918.6-40-GVB-L-12 40 12 M 6 25 12 24 20 10 30.5 55 31 0.2 116 8.5 5 150
GN 918.6-40-GVB-R-12 40 12 M 6 25 12 24 20 10 30.5 55 31 0.2 116 8.5 5 150
GN 918.6-40-GVB-L-22 40 22 M 6 25 12 24 20 10 30.5 55 31 0.2 116 8.5 5 152
GN 918.6-40-GVB-R-22 40 22 M 6 25 12 24 20 10 30.5 55 31 0.2 116 8.5 5 152
GN 918.6-40-GVB-L-27 40 27 M 6 25 12 24 20 10 30.5 55 31 0.2 100 8.5 5 153
GN 918.6-40-GVB-R-27 40 27 M 6 25 12 24 20 10 30.5 55 31 0.2 100 8.5 5 153
GN 918.6-40-GVB-L-32 40 32 M 6 25 12 24 20 10 30.5 55 31 0.2 100 8.5 5 154
GN 918.6-40-GVB-R-32 40 32 M 6 25 12 24 20 10 30.5 55 31 0.2 100 8.5 5 154
GN 918.6-40-GVB-L-37 40 37 M 6 25 12 24 20 10 30.5 55 31 0.2 100 8.5 5 155
GN 918.6-40-GVB-R-37 40 37 M 6 25 12 24 20 10 30.5 55 31 0.2 100 8.5 5 155
GN 918.6-40-GVB-L-42 40 42 M 6 25 12 24 20 10 30.5 55 31 0.2 100 8.5 5 156
GN 918.6-40-GVB-R-42 40 42 M 6 25 12 24 20 10 30.5 55 31 0.2 100 8.5 5 156
GN 918.6-40-GVB-L-47 40 47 M 6 25 12 24 20 10 30.5 55 31 0.2 100 8.5 5 157
GN 918.6-40-GVB-R-47 40 47 M 6 25 12 24 20 10 30.5 55 31 0.2 100 8.5 5 157
GN 918.6-40-GVB-L-57 40 57 M 6 25 12 24 20 10 30.5 55 31 0.2 100 8.5 5 159
GN 918.6-40-GVB-R-57 40 57 M 6 25 12 24 20 10 30.5 55 31 0.2 100 8.5 5 159
GN 918.6-40-GVB-L-62 40 62 M 6 25 12 24 20 10 30.5 55 31 0.2 100 8.5 5 159
GN 918.6-40-GVB-R-62 40 62 M 6 25 12 24 20 10 30.5 55 31 0.2 100 8.5 5 159
GN 918.6-40-GVB-L-67 40 67 M 6 25 12 24 20 10 30.5 55 31 0.2 100 8.5 5 160
GN 918.6-40-GVB-R-67 40 67 M 6 25 12 24 20 10 30.5 55 31 0.2 100 8.5 5 160
GN 918.6-40-GVB-L-77 40 77 M 6 25 12 24 20 10 30.5 55 31 0.2 100 8.5 5 162
GN 918.6-40-GVB-R-77 40 77 M 6 25 12 24 20 10 30.5 55 31 0.2 100 8.5 5 162
GN 918.6-40-GVB-L-82 40 82 M 6 25 12 24 20 10 30.5 55 31 0.2 100 8.5 5 164
GN 918.6-40-GVB-R-82 40 82 M 6 25 12 24 20 10 30.5 55 31 0.2 100 8.5 5 164
GN 918.6-50-GVB-L-10 50 10 M 8 30 16 28 24 12 34.5 62 36 0.2 100 10.5 5 269
GN 918.6-50-GVB-R-10 50 10 M 8 30 16 28 24 12 34.5 62 36 0.2 100 10.5 5 268
GN 918.6-50-GVB-L-20 50 20 M 8 30 16 28 24 12 34.5 62 36 0.2 100 10.5 5 272
GN 918.6-50-GVB-R-20 50 20 M 8 30 16 28 24 12 34.5 62 36 0.2 100 10.5 5 271
GN 918.6-50-GVB-L-30 50 30 M 8 30 16 28 24 12 34.5 62 36 0.2 100 10.5 5 275
GN 918.6-50-GVB-R-30 50 30 M 8 30 16 28 24 12 34.5 62 36 0.2 100 10.5 5 274
GN 918.6-50-GVB-L-40 50 40 M 8 30 16 28 24 12 34.5 62 36 0.2 116 10.5 5 279
GN 918.6-50-GVB-R-40 50 40 M 8 30 16 28 24 12 34.5 62 36 0.2 116 10.5 5 278
GN 918.6-50-GVB-L-50 50 50 M 8 30 16 28 24 12 34.5 62 36 0.2 116 10.5 5 283
GN 918.6-50-GVB-R-50 50 50 M 8 30 16 28 24 12 34.5 62 36 0.2 116 10.5 5 282
GN 918.6-50-GVB-L-60 50 60 M 8 30 16 28 24 12 34.5 62 36 0.2 116 10.5 5 286
GN 918.6-50-GVB-R-60 50 60 M 8 30 16 28 24 12 34.5 62 36 0.2 116 10.5 5 285
GN 918.6-50-GVB-L-70 50 70 M 8 30 16 28 24 12 34.5 62 36 0.2 116 10.5 5 291
GN 918.6-50-GVB-R-70 50 70 M 8 30 16 28 24 12 34.5 62 36 0.2 116 10.5 5 290
GN 918.6-50-GVB-L-80 50 80 M 8 30 16 28 24 12 34.5 62 36 0.2 116 10.5 5 294
GN 918.6-50-GVB-R-80 50 80 M 8 30 16 28 24 12 34.5 62 36 0.2 116 10.5 5 293
GN 918.6-50-GVB-L-90 50 90 M 8 30 16 28 24 12 34.5 62 36 0.2 116 10.5 5 298
GN 918.6-50-GVB-R-90 50 90 M 8 30 16 28 24 12 34.5 62 36 0.2 116 10.5 5 297
GN 918.6-50-GVB-L-100 50 100 M 8 30 16 28 24 12 34.5 62 36 0.2 116 10.5 5 302
GN 918.6-50-GVB-R-100 50 100 M 8 30 16 28 24 12 34.5 62 36 0.2 116 10.5 5 301
3D-модель Технические данные (PDF)

Характеристики

Типы

  • Тип KV / KVS / KVB: с рычагом сферической формы, угловой (зубцы)
  • Тип GV / GVS / GVB: с рычагом сферической формы, прямой (зубцы)
  • Тип SK / SKS / SKB: с шестигранником

Зажимное направление

  • Тип R: вращение по часовой стрелке (показанный вариант исполнения)
  • Тип L: вращение против часовой стрелки

Нержавеющая сталь

Вариант с Резьбовая шпилька

  • Зажимной болт
  • AISI 303, химически никелированные
  • Резьбовая шпилька и упорная шайба
  • AISI 630, закалённые
  • Рычажок
  • AISI 303, матовые, дробеструйная обработка

Вариант с Винт со стороны оператора

  • Зажимной болт
  • AISI 303, химически никелированные
  • Направляющая втулка и упорная шайба
  • AISI 630, закалённые
  • Винт с головкой под торцевой ключ DIN 912-12.9
  • Рычажок
  • AISI 303, матовые, дробеструйная обработка

Вариант с Винт с обратной стороны

  • Зажимной болт
  • AISI 303, химически никелированные
  • Нарезная втулка, упорная шайба и шайба
  • AISI 630, закалённые
  • Винт с головкой под торцевой ключ DIN 912-12.9
  • Рычажок
  • AISI 303, матовые, дробеструйная обработка

Шарообразная ручка DIN 319

Пластик, дюропласт

Чёрный цвет, глянцевая отделка

Информация

Зажимные болты GN 918.6 имеют круговую скошенную поверхность. Это обеспечивает быстрое и безопасное крепление и отпускание при относительно небольшой дальности захвата и высокой силе зажима. Благодаря небольшому углу наклона (углу между поверхностями) зажимной болт является самофиксирующимся. Рычаги сферической формы типов KV / KVS / KVB / GV / GVS / GVB обеспечивают надёжное соединение с зажимным болтом при помощи зубцов. Это позволяет зафиксировать рычаг во время монтажа в удобном для зажима положении или в расслабленном положении вне дальности захвата

Вариант с Резьбовая шпилька

Упорная шайба предупреждает необходимость выполнения особых требований к резьбовому отверстию, её можно, например, устанавливать на столах с Т-образными отверстиями.

Вариант с Винт со стороны оператора

Винтовое крепление со стороны оператора обеспечивает большую дальность захвата. Глубина ввинчивания должна быть достаточной для безопасного поглощения усилия завинчивания.

Вариант с Винт с обратной стороны

Крепление с втулкой допустимо даже в случае отсутствия резьбы в окружающей конструкции. Сверхпрочная шайба направляет возникающее усилие завинчивания в окружающую конструкцию.

Техническая информация

Дальность захвата

MD918_KI-48400-0

Примеры применения

MD918_AN-46795-0

Информация по установке

MD918_MT-46764-0_RU

Вопрос о продукции

Спросите о серии GN 918.6-GVB — ответим на указанную почту. Вопрос попадёт менеджеру вместе с артикулом, повторять его не нужно.

Не длиннее 2000 символов

Эти изделия так же могут вас заинтересовать

GN 187.1 — Направляющие цилиндры

GN 187.1

Направляющие цилиндры

Сталь / Нержавеющая сталь, Аксессуары для зубчатых опорных пластин

Направляющие цилиндры
GN 187.1-NI — Направляющие цилиндры

GN 187.1-NI

Направляющие цилиндры

Сталь / Нержавеющая сталь, Аксессуары для зубчатых опорных пластин

Направляющие цилиндры, нержавеющая сталь
GN 187.2 — Упорные пружины

GN 187.2

Упорные пружины

Аксессуары для зубчатых опорных пластин

Упорные пружины
GN 187.4 — Аксессуары для зубчатых опорных пластин

GN 187.4

Аксессуары для зубчатых опорных пластин

Сталь / нержавеющая сталь

Сталь
GN 187.4-NI — Аксессуары для зубчатых опорных пластин

GN 187.4-NI

Аксессуары для зубчатых опорных пластин

Сталь / нержавеющая сталь

Нержавеющая сталь
GN 187.5 — Нержавеющая сталь – стопорные пластины

GN 187.5

Нержавеющая сталь – стопорные пластины

Нержавеющая сталь – стопорные пластины
GN 187.6 — Комплекты запирающих соединений

GN 187.6

Комплекты запирающих соединений

для стопорных пластин GN 187.5

Комплекты запирающих соединений
GN 188 — Зубчатые стопорные пластины из нержавеющей стали

GN 188

Зубчатые стопорные пластины из нержавеющей стали

для сварки

Зубчатые стопорные пластины из нержавеющей стали

Артикул модели

GN 918.6-GVB — Зажимные болты

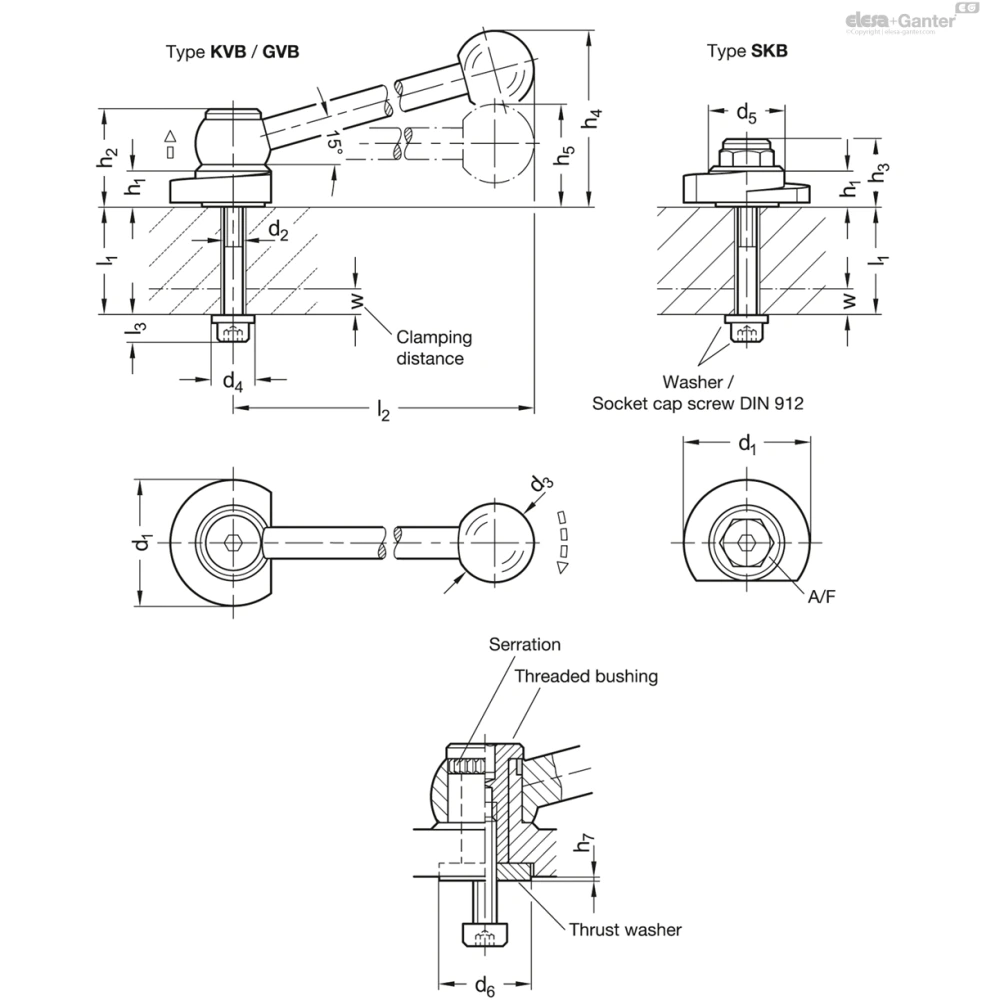

Чертёж GN 918.6-GVB
