Серия GN 918.5

GN 918.5-GV

Эксцентриковые кулачки

Нержавеющая сталь, радиальный зажим, направленный вверх, с резьбовой шпилькой, Винт со стороны оператора, Винт с обратной стороны

с резьбовой шпилькой

Таблица (PDF)

Исполнения серии GN 918.5

GN 918.5-GV

Эксцентриковые кулачки

GN 918.5-GVB

Эксцентриковые кулачки

GN 918.5-GVS

Эксцентриковые кулачки

GN 918.5-KV

Эксцентриковые кулачки

GN 918.5-KVB

Эксцентриковые кулачки

GN 918.5-KVS

Эксцентриковые кулачки

GN 918.5-SK

Эксцентриковые кулачки

GN 918.5-SKB

Эксцентриковые кулачки

GN 918.5-SKS

Эксцентриковые кулачки

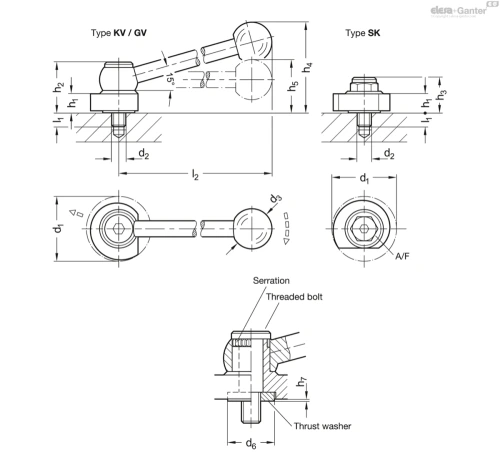

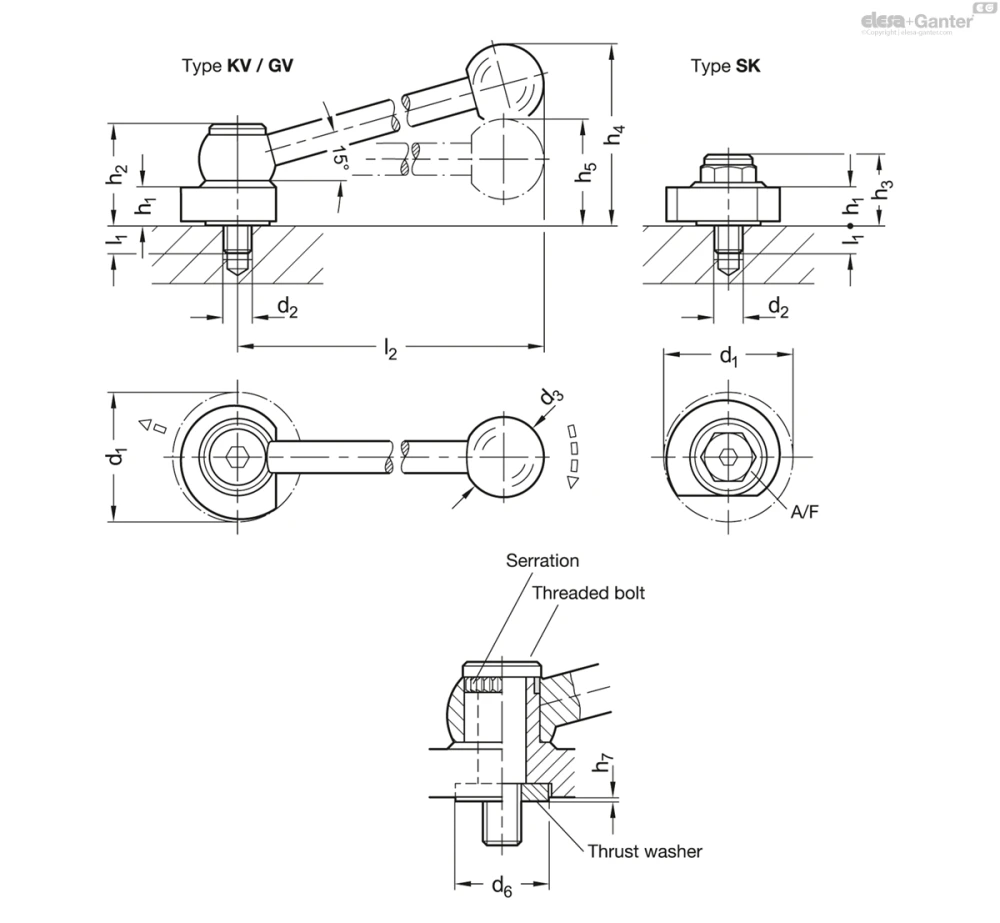

GN 918.5-GV

Таблица моделей — Эксцентриковые кулачки

Артикул	d₁-0.5	d₂	d₃	d₆	h₁	h₂	h₄≈	h₅	h₇	h₇≈	l₁	l₂≈	Вес (г)
GN 918.5-40-GV-L	40	M 8	25	20	10	31	55	31	0.2	0.2	8	100	177
GN 918.5-40-GV-R	40	M 8	25	20	10	31	55	31	0.2	0.2	8	100	177
GN 918.5-50-GV-L	50	M 10	30	24	12	35	62	36	0.2	0.2	11	116	312
GN 918.5-50-GV-R	50	M 10	30	24	12	35	62	36	0.2	0.2	11	116	312

3D-модель Технические данные (PDF)

Характеристики

Типы

Тип KV / KVS / KVB: с рычагом сферической формы, угловой (зубцы)

Тип GV / GVS / GVB: с рычагом сферической формы, прямой (зубцы)

Тип SK / SKS / SKB: с шестигранником

Зажимное направление

Тип R: вращение по часовой стрелке (показанный вариант исполнения)

Тип L: вращение против часовой стрелки

Нержавеющая сталь

Вариант с Резьбовая шпилька

Эксцентриковый кулачок

AISI 303, химически никелированные

Резьбовая шпилька и упорная шайба

AISI 630, закалённые

Рычажок

AISI 303, матовые, дробеструйная обработка

Вариант с Винт со стороны оператора

Эксцентриковый кулачок

AISI 303, химически никелированные

Направляющая втулка и упорная шайба

AISI 630, закалённые

Винт с головкой под торцевой ключ DIN 912-A2-70

Рычажок

AISI 303, матовые, дробеструйная обработка

Вариант с Винт с обратной стороны

Эксцентриковый кулачок

AISI 303, химически никелированные

Нарезная втулка, упорная шайба и шайба

AISI 630, закалённые

Винт с головкой под торцевой ключ DIN 912-A2-70

Рычажок

AISI 303, матовые, дробеструйная обработка

Шарообразная ручка DIN 319

Пластик, дюропласт

Чёрный цвет, глянцевая отделка

Информация

Эксцентриковые кулачки GN 918.5 обеспечивают быстрое и надёжное крепление и отпускание при относительно небольшой дальности захвата и высокой силе зажима. Кулачок имеет то преимущество, что сила зажима остаётся постоянной под любым углом. Кроме того, он является самофиксирующимся. Рычаги сферической формы типов KV / KVS / KVB и GV / GVS / GVB обеспечивают надёжное соединение с эксцентриковым кулачком при помощи зубцов. Это позволяет зафиксировать рычаг во время монтажа в удобном для зажима положении. Это позволяет зафиксировать рычаг во время монтажа в удобном для зажима положении.

Вариант с Резьбовая шпилька

Упорная шайба предупреждает необходимость выполнения особых требований к резьбовому отверстию, её можно, например, устанавливать на столах с Т-образными отверстиями.

Вариант с Винт со стороны оператора

Винтовое крепление со стороны оператора обеспечивает большую дальность захвата. Глубина ввинчивания должна быть достаточной для безопасного поглощения усилия завинчивания. Центрирующая часть упорной шайбы защищает от воздействия недопустимой боковой силы на винт с головкой под торцевой ключ.

Вариант с Винт с обратной стороны

Крепление винта сзади допустимо в случае отсутствия резьбы в окружающей конструкции. Сверхпрочная шайба поглощает и передаёт усилие завинчивания. Центрирующая часть упорной шайбы защищает от воздействия недопустимой боковой силы на винт с головкой под торцевой ключ.
