Серия GN 903
GN 903
Шпиндельный узел с шарнирным зажимом
Сталь / Нержавеющая сталь, с вращающейся пластиковой упорной подушкой
Сталь
Исполнения серии GN 903
Изображения
Схемы

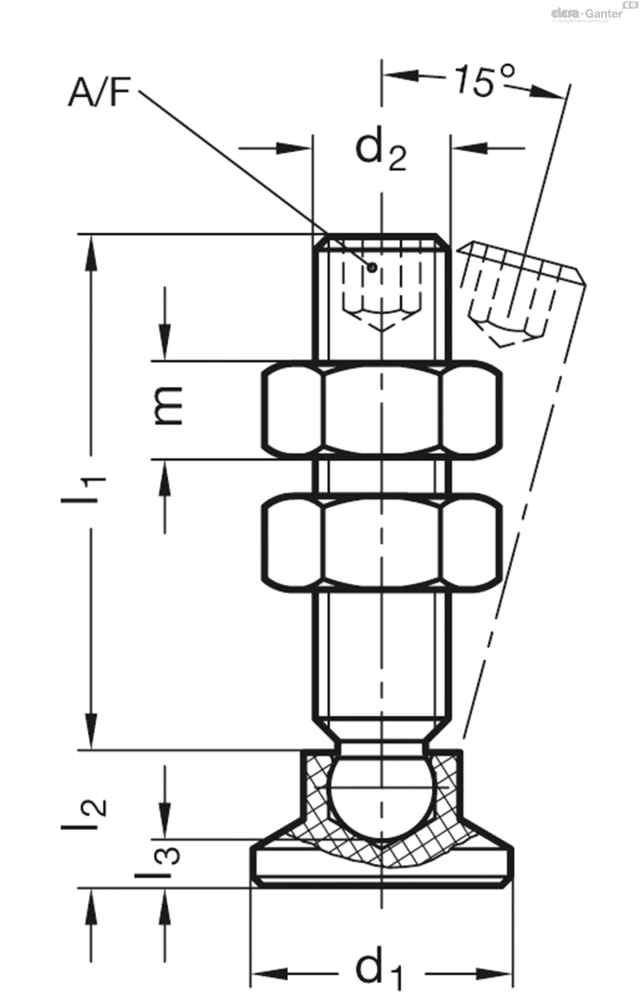

GN 903
Таблица моделей — Шпиндельный узел с шарнирным зажимом
| Артикул |
|
|
|
|
|
|
|
Вес (г) | В корзину |
|---|---|---|---|---|---|---|---|---|---|
| GN 903-15-M6-26-ST | 15 | M 6 | 26 | 7.6 | 3.6 | 5.2 | 3 | 6 | |
| GN 903-15-M6-36-ST | 15 | M 6 | 36 | 7.6 | 3.6 | 5.2 | 3 | 12 | |
| GN 903-15-M6-46-ST | 15 | M 6 | 46 | 7.6 | 3.6 | 5.2 | 3 | 17 | |
| GN 903-15-M8-20-ST | 15 | M 8 | 20 | 7.6 | 2.5 | 6.8 | 4 | 16 | |
| GN 903-15-M8-35-ST | 15 | M 8 | 35 | 7.6 | 2.5 | 6.8 | 4 | 21 | |
| GN 903-15-M8-45-ST | 15 | M 8 | 45 | 7.6 | 2.5 | 6.8 | 4 | 24 | |
| GN 903-15-M8-58-ST | 15 | M 8 | 58 | 7.6 | 2.5 | 6.8 | 4 | 28 | |
| GN 903-18-M10-34-ST | 18 | M 10 | 34 | 9.2 | 3.4 | 8.4 | 5 | 37 | |
| GN 903-18-M10-44-ST | 18 | M 10 | 44 | 9.2 | 3.4 | 8.4 | 5 | 40 | |
| GN 903-18-M10-57-ST | 18 | M 10 | 57 | 9.2 | 3.4 | 8.4 | 5 | 47 | |
| GN 903-18-M10-74-ST | 18 | M 10 | 74 | 9.2 | 3.4 | 8.4 | 5 | 55 | |
| GN 903-18-M8-20-ST | 18 | M 8 | 20 | 9.2 | 4.2 | 6.8 | 4 | 19 | |
| GN 903-18-M8-35-ST | 18 | M 8 | 35 | 9.2 | 4.2 | 6.8 | 4 | 22 | |
| GN 903-18-M8-45-ST | 18 | M 8 | 45 | 9.2 | 4.2 | 6.8 | 4 | 25 | |
| GN 903-18-M8-58-ST | 18 | M 8 | 58 | 9.2 | 4.2 | 6.8 | 4 | 29 | |
| GN 903-21-M10-34-ST | 21 | M 10 | 34 | 10 | 4.3 | 8.4 | 5 | 35 | |
| GN 903-21-M10-44-ST | 21 | M 10 | 44 | 10 | 4.3 | 8.4 | 5 | 41 | |
| GN 903-21-M10-57-ST | 21 | M 10 | 57 | 10 | 4.3 | 8.4 | 5 | 48 | |
| GN 903-21-M10-74-ST | 21 | M 10 | 74 | 10 | 4.3 | 8.4 | 5 | 56 | |
| GN 903-21-M12-34-ST | 21 | M 12 | 34 | 10 | 3.4 | 10.8 | 6 | 47 | |
| GN 903-21-M12-57-ST | 21 | M 12 | 57 | 10 | 3.4 | 10.8 | 6 | 68 | |
| GN 903-21-M12-74-ST | 21 | M 12 | 74 | 10 | 3.4 | 10.8 | 6 | 80 | |
| GN 903-21-M12-94-ST | 21 | M 12 | 94 | 10 | 3.4 | 10.8 | 6 | 95 | |
| GN 903-21-M8-20-ST | 21 | M 8 | 20 | 10 | 5 | 6.8 | 4 | 13 | |
| GN 903-21-M8-35-ST | 21 | M 8 | 35 | 10 | 5 | 6.8 | 4 | 22 | |
| GN 903-21-M8-45-ST | 21 | M 8 | 45 | 10 | 5 | 6.8 | 4 | 21 | |
| GN 903-21-M8-58-ST | 21 | M 8 | 58 | 10 | 5 | 6.8 | 4 | 25 | |
| GN 903-25-M10-34-ST | 25 | M 10 | 34 | 10.5 | 4.6 | 8.4 | 5 | 37 | |
| GN 903-25-M10-44-ST | 25 | M 10 | 44 | 10.5 | 4.6 | 8.4 | 5 | 43 | |
| GN 903-25-M10-57-ST | 25 | M 10 | 57 | 10.5 | 4.6 | 8.4 | 5 | 50 | |
| GN 903-25-M10-74-ST | 25 | M 10 | 74 | 10.5 | 4.6 | 8.4 | 5 | 58 | |
| GN 903-25-M12-34-ST | 25 | M 12 | 34 | 10.5 | 3.6 | 10.8 | 6 | 49 | |
| GN 903-25-M12-57-ST | 25 | M 12 | 57 | 10.5 | 3.6 | 10.8 | 6 | 70 | |
| GN 903-25-M12-74-ST | 25 | M 12 | 74 | 10.5 | 3.6 | 10.8 | 6 | 82 | |
| GN 903-25-M12-94-ST | 25 | M 12 | 94 | 10.5 | 3.6 | 10.8 | 6 | 97 | |
| GN 903-25-M8-20-ST | 25 | M 8 | 20 | 10.5 | 5.5 | 6.8 | 4 | 13 | |
| GN 903-25-M8-35-ST | 25 | M 8 | 35 | 10.5 | 5.5 | 6.8 | 4 | 22 | |
| GN 903-25-M8-45-ST | 25 | M 8 | 45 | 10.5 | 5.5 | 6.8 | 4 | 26 | |
| GN 903-25-M8-58-ST | 25 | M 8 | 58 | 10.5 | 5.5 | 6.8 | 4 | 29 | |
| GN 903-32-M10-34-ST | 32 | M 10 | 34 | 11 | 5 | 8.4 | 5 | 31 | |
| GN 903-32-M10-44-ST | 32 | M 10 | 44 | 11 | 5 | 8.4 | 5 | 45 | |
| GN 903-32-M10-57-ST | 32 | M 10 | 57 | 11 | 5 | 8.4 | 5 | 46 | |
| GN 903-32-M10-74-ST | 32 | M 10 | 74 | 11 | 5 | 8.4 | 5 | 57 | |
| GN 903-32-M12-34-ST | 32 | M 12 | 34 | 11 | 4.2 | 10.8 | 6 | 37 | |
| GN 903-32-M12-57-ST | 32 | M 12 | 57 | 11 | 4.2 | 10.8 | 6 | 68 | |
| GN 903-32-M12-74-ST | 32 | M 12 | 74 | 11 | 4.2 | 10.8 | 6 | 81 | |
| GN 903-32-M12-94-ST | 32 | M 12 | 94 | 11 | 4.2 | 10.8 | 6 | 96 | |
| GN 903-32-M8-20-ST | 32 | M 8 | 20 | 11 | 6 | 6.8 | 4 | 15 | |
| GN 903-32-M8-35-ST | 32 | M 8 | 35 | 11 | 6 | 6.8 | 4 | 23 | |
| GN 903-32-M8-45-ST | 32 | M 8 | 45 | 11 | 6 | 6.8 | 4 | 28 | |
| GN 903-32-M8-58-ST | 32 | M 8 | 58 | 11 | 6 | 6.8 | 4 | 31 | |
| GN 903-40-M10-34-ST | 40 | M 10 | 34 | 13 | 7 | 8.4 | 5 | 36 | |
| GN 903-40-M10-44-ST | 40 | M 10 | 44 | 13 | 7 | 8.4 | 5 | 40 | |
| GN 903-40-M10-57-ST | 40 | M 10 | 57 | 13 | 7 | 8.4 | 5 | 51 | |
| GN 903-40-M10-74-ST | 40 | M 10 | 74 | 13 | 7 | 8.4 | 5 | 63 | |
| GN 903-40-M12-34-ST | 40 | M 12 | 34 | 13 | 6.2 | 10.8 | 6 | 42 | |
| GN 903-40-M12-57-ST | 40 | M 12 | 57 | 13 | 6.2 | 10.8 | 6 | 73 | |
| GN 903-40-M12-74-ST | 40 | M 12 | 74 | 13 | 6.2 | 10.8 | 6 | 71 | |
| GN 903-40-M12-94-ST | 40 | M 12 | 94 | 13 | 6.2 | 10.8 | 6 | 102 | |
| GN 903-40-M8-20-ST | 40 | M 8 | 20 | 13 | 8 | 6.8 | 4 | 20 | |
| GN 903-40-M8-35-ST | 40 | M 8 | 35 | 13 | 8 | 6.8 | 4 | 28 | |
| GN 903-40-M8-45-ST | 40 | M 8 | 45 | 13 | 8 | 6.8 | 4 | 33 | |
| GN 903-40-M8-58-ST | 40 | M 8 | 58 | 13 | 8 | 6.8 | 4 | 37 |
Характеристики
Основание/Упор
Пластик (полиацеталь POM)
- термостойкость до 80 °C
- чёрный цвет, матовая отделка
Вариант исполнения из стали ST
Стопорный винт
Сталь
- Класс прочности на разрыв 5.8
- чернение
Шестигранные гайки ISO 4032
Оцинкованная сталь, голубая пассивация
Вариант исполнения из нержавеющей стали NI
Стопорный винт
Нержавеющая сталь AISI 303
Шестигранные гайки ISO 4032
Нержавеющая сталь AISI 303
Информация
Шаровая головка установочного винта может быть легко вставлена и удалена с упорной подушки.
Две шестигранные гайки входят в комплект заказа.
