Серия GN 9027

GN 9027-B

Спиральные кулачковые рычаги

Сталь

с контактной пластиной

Таблица (PDF)

Исполнения серии GN 9027

GN 9027-A

Спиральные кулачковые рычаги

Сталь

GN 9027-B

Спиральные кулачковые рычаги

Сталь

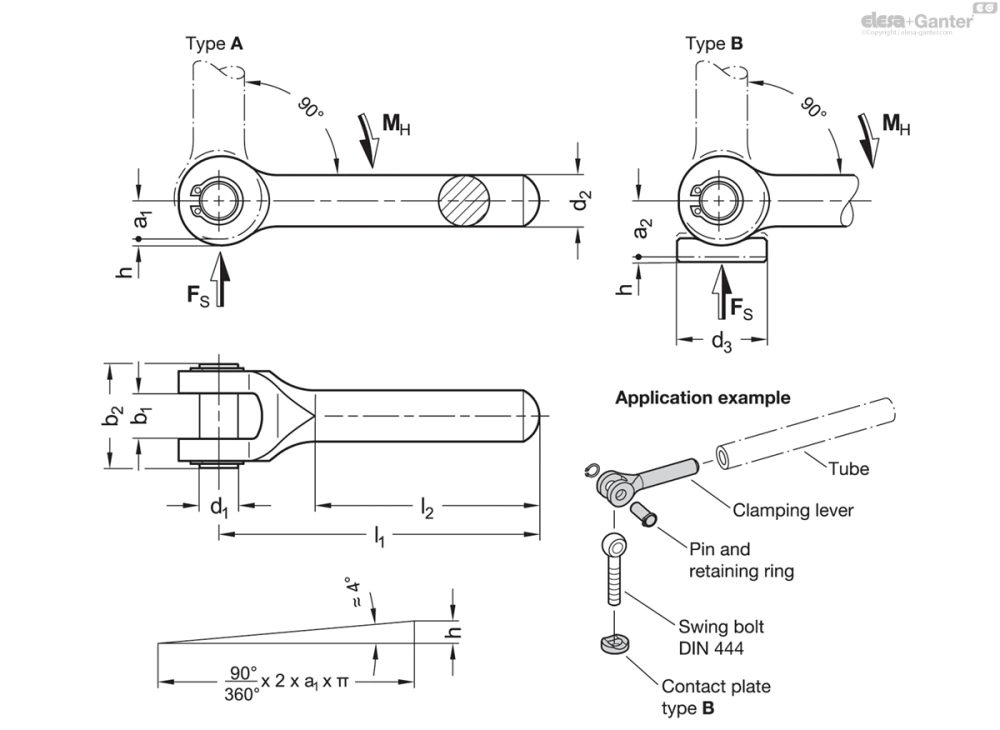

GN 9027-B

Таблица моделей — Спиральные кулачковые рычаги

Артикул	l₁	d_1f8	a₂≈	b₁+0.2	b₂	d₂	d₃	h ≈ Ход	l₂≈	Fs в кН ≈ Сила зажима	MH MH Н·м ≈ Крутящий момент	Вес (г)
GN 9027-64-8-B-BT	64	8	12.3	9.2	24	10	20	1	41	7.5	25	77
GN 9027-80-10-B-BT	80	10	14.2	12.2	28	12	24	1.1	54	12	45	128
GN 9027-100-12-B-BT	100	12	17.7	14.2	33	16	28	1.4	70	18	80	249
GN 9027-125-16-B-BT	125	16	22.5	17.2	41	20	36	1.7	88	34	200	509

3D-модель Технические данные (PDF)

Характеристики

Типы

Тип A: без контактной пластины

Тип B: с контактной пластиной

Рычажок

Закаленная сталь

Чернение BT

Штифт

Закаленная сталь

Контактная пластина

Закаленная сталь

Стопорные кольца DIN 471

Сталь

Информация

Спиральные кулачковые рычаги GN 9027 используются для быстрого зажима крепежа и компонентов машины с использованием высокого зажимного усилия, независимого от направления рычага. Шаг двухсторонней зажимной спирали создает эффект самоблокировки.

Благодаря прочному исполнению рычаг можно удлинить, прикрепив трубку, или привести в желаемое положение зажима, воспользовавшись молотком с мягким бойком. В процессе выполнения операции зажима крутящий момент к зажимному винту или точке зажима не применяется.

При объединении с откидными болтами DIN 444 спиральные кулачковые рычаги подходят для многих различных областей применения. Контактная пластина типа B предотвращает повреждение поверхности зажима. Для облегчения эксплуатации зажимной механизм можно смазать.
