Серия GN 898
GN 898-NI
Фланцевые шайбы
Сталь / нержавеющая сталь, для переключаемых зажимов
Нержавеющая сталь AISI 304
Исполнения серии GN 898
Изображения

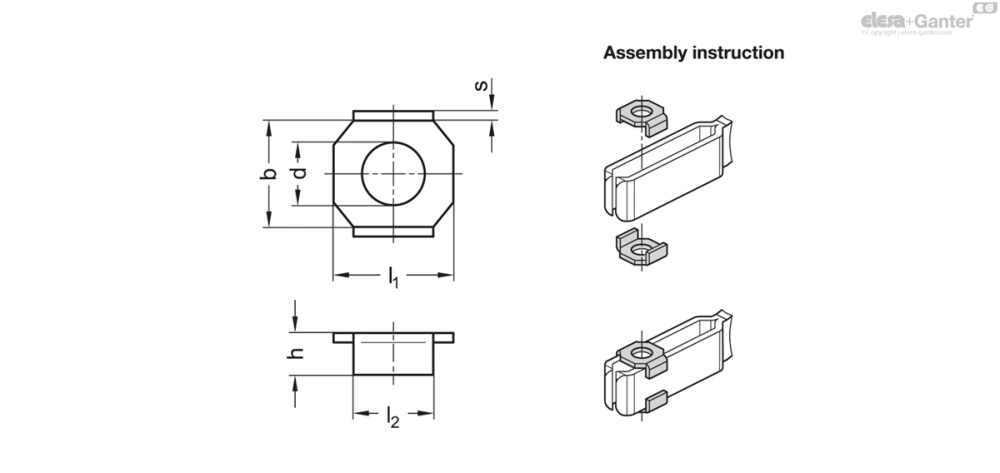

Схемы
GN 898-NI
Таблица моделей — Фланцевые шайбы
| Артикул |
|
|
|
|
|
|
|
|
|
|
|
|
В корзину |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| GN 898-4-NI | 4 | 4.3 | 7.2 | 2.5 | 9 | 5 | 0.8 | - | - | 25 | - | 1 | |
| GN 898-5-NI | 5 | 5.5 | 9.8 | 3.5 | 12 | 7.5 | 1 | 75 | - | 75 | 80 | 2 | |
| GN 898-6-NI | 6 | 6.5 | 11.8 | 4.5 | 15 | 9 | 1.2 | 130 | - | 130 | - | 3 | |
| GN 898-8-NI | 8 | 8.5 | 15 | 5.5 | 18 | 12.5 | 1.5 | 230 | 200 | 230 | 140 | 4 | |
| GN 898-10-NI | 10 | 10.5 | 18 | 6 | 23 | 16.5 | 2 | 330 | 300 | 355 | 250 | 8 |
Характеристики
- Сталь ST
- Оцинкованный, синий пассивированный
- Нержавеющая сталь AISI 304 NI
Информация
Фланцевые шайбы GN 898 используются для крепления и расположения нажимных элементов на переключаемых зажимах с разомкнутым прихватом. Список соответствующих переключаемых зажимов представлен в таблице.
Техническая информация
