Серия GN 876

GN 876

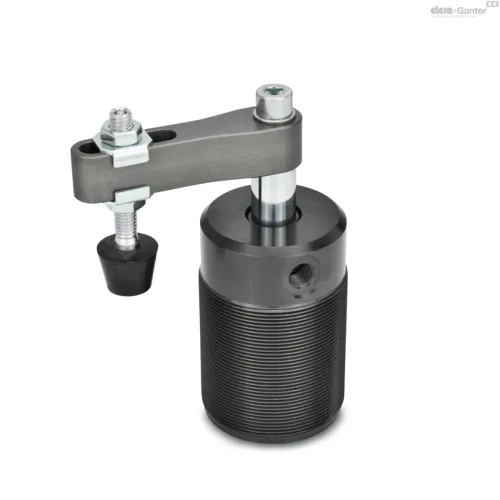

Поворотные зажимы

Алюминий, пневматический, с завинчивающейся резьбой

Поворотные зажимы

Это относится к сериям, производимым после 22.07.2019 в соответствии с Европейской директивой 2002/95/CE (Ограничение содержания вредных веществ).
Таблица (PDF)

Изображения

GN 876 — Поворотные зажимы GN 876 — Поворотные зажимы GN 876 — Поворотные зажимы GN 876 — Поворотные зажимы GN 876 — Поворотные зажимы GN 876 — Поворотные зажимы

Схемы

Схема GN 876 Схема GN 876

GN 876

Таблица моделей — Поворотные зажимы

Артикул
l2
Вес (г) В корзину
GN 876-25-14-L-A 25 14 170 20 11.3 18 - M 40 x 1.5 M 5 - - - 70 74 128 8.9 43 3 16 - 50 - - - 14 28 - 9 285
GN 876-25-14-R-A 25 14 170 20 11.3 18 - M 40 x 1.5 M 5 - - - 70 74 128 8.9 43 3 16 - 50 - - - 14 28 - 9 287
GN 876-32-16-L-A 32 16 270 25 14.5 20 - M 50 x 1.5 G 1/8 - - - 79 83 141 12.7 54 3 12 - 65 - - - 14 30 - 18 495
GN 876-32-16-R-A 32 16 270 25 14.5 20 - M 50 x 1.5 G 1/8 - - - 79 83 141 12.7 54 3 12 - 65 - - - 14 30 - 18 501
GN 876-40-16-L-A 40 16 450 25 14.5 20 - M 55 x 1.5 G 1/8 - - - 83 87 144 14.3 58 3 12 - 65 - - - 14 29 - 18 589
GN 876-40-16-R-A 40 16 450 25 14.5 20 - M 55 x 1.5 G 1/8 - - - 83 87 144 14.3 58 3 12 - 65 - - - 14 29 - 18 593
GN 876-50-20-L-A 50 20 700 30 17.5 25 - M 65 x 1.5 G 1/8 - - - 87 92 156 17.8 61 3 12 - 85 - - - 14 29 - 35 949
GN 876-50-20-R-A 50 20 700 30 17.5 25 - M 65 x 1.5 G 1/8 - - - 87 92 156 17.8 61 3 12 - 85 - - - 14 29 - 35 950
GN 876-63-20-L-A 63 20 1100 30 17.5 25 - M 80 x 1.5 G 1/8 - - - 92 97 162 20.3 64 3 13 - 85 - - - 15 30 - 35 1427
GN 876-63-20-R-A 63 20 1100 30 17.5 25 - M 80 x 1.5 G 1/8 - - - 92 97 162 20.3 64 3 13 - 85 - - - 15 30 - 35 1429
GN 876-25-14-L-AC 25 14 170 20 11.3 18 - M 40 x 1.5 M 5 M 6 - - 70 74 128 8.9 43 3 16 55 50 - - - 14 28 18 9 301
GN 876-25-14-R-AC 25 14 170 20 11.3 18 - M 40 x 1.5 M 5 M 6 - - 70 74 128 8.9 43 3 16 55 50 - - - 14 28 18 9 303
GN 876-32-16-L-AC 32 16 270 25 14.5 20 - M 50 x 1.5 G 1/8 M 8 - - 79 83 141 12.7 54 3 12 68 65 - - - 14 30 21 18 529
GN 876-32-16-R-AC 32 16 270 25 14.5 20 - M 50 x 1.5 G 1/8 M 8 - - 79 83 141 12.7 54 3 12 68 65 - - - 14 30 21 18 535
GN 876-40-16-L-AC 40 16 450 25 14.5 20 - M 55 x 1.5 G 1/8 M 8 - - 83 87 144 14.3 58 3 12 68 65 - - - 14 29 21 18 623
GN 876-40-16-R-AC 40 16 450 25 14.5 20 - M 55 x 1.5 G 1/8 M 8 - - 83 87 144 14.3 58 3 12 68 65 - - - 14 29 21 18 627
GN 876-50-20-L-AC 50 20 700 30 17.5 25 - M 65 x 1.5 G 1/8 M 10 - - 87 92 156 17.8 61 3 12 77 85 - - - 14 29 19 35 999
GN 876-50-20-R-AC 50 20 700 30 17.5 25 - M 65 x 1.5 G 1/8 M 10 - - 87 92 156 17.8 61 3 12 77 85 - - - 14 29 19 35 1000
GN 876-63-20-L-AC 63 20 1100 30 17.5 25 - M 80 x 1.5 G 1/8 M 10 - - 92 97 162 20.3 64 3 13 77 85 - - - 15 30 19 35 1477
GN 876-63-20-R-AC 63 20 1100 30 17.5 25 - M 80 x 1.5 G 1/8 M 10 - - 92 97 162 20.3 64 3 13 77 85 - - - 15 30 19 35 1479
GN 876-25-14-L-B 25 14 170 - - 18 - M 40 x 1.5 M 5 M 6 - - 70 74 128 8.9 43 3 16 - - 50 - - 14 28 - 9 281
GN 876-25-14-R-B 25 14 170 - - 18 - M 40 x 1.5 M 5 M 6 - - 70 74 128 8.9 43 3 16 - - 50 - - 14 28 - 9 283
GN 876-32-16-L-B 32 16 270 - - 20 - M 50 x 1.5 G 1/8 M 8 - - 79 83 141 12.7 54 3 12 - - 60 - - 14 30 - 18 486
GN 876-32-16-R-B 32 16 270 - - 20 - M 50 x 1.5 G 1/8 M 8 - - 79 83 141 12.7 54 3 12 - - 60 - - 14 30 - 18 492
GN 876-40-16-L-B 40 16 450 - - 20 - M 55 x 1.5 G 1/8 M 8 - - 83 87 144 14.3 58 3 12 - - 70 - - 14 29 - 18 599
GN 876-40-16-R-B 40 16 450 - - 20 - M 55 x 1.5 G 1/8 M 8 - - 83 87 144 14.3 58 3 12 - - 70 - - 14 29 - 18 603
GN 876-50-20-L-B 50 20 700 - - 25 - M 65 x 1.5 G 1/8 M 10 - - 87 92 156 17.8 61 3 12 - - 80 - - 14 29 - 35 933
GN 876-50-20-R-B 50 20 700 - - 25 - M 65 x 1.5 G 1/8 M 10 - - 87 92 156 17.8 61 3 12 - - 80 - - 14 29 - 35 934
GN 876-63-20-L-B 63 20 1100 - - 25 - M 80 x 1.5 G 1/8 M 10 - - 92 97 162 20.3 64 3 13 - - 90 - - 15 30 - 35 1438
GN 876-63-20-R-B 63 20 1100 - - 25 - M 80 x 1.5 G 1/8 M 10 - - 92 97 162 20.3 64 3 13 - - 90 - - 15 30 - 35 1440
GN 876-25-14-L-F 25 14 170 - - - 25 M 40 x 1.5 M 5 - M 6 - 70 74 128 8.9 43 3 16 - - - 38 - 14 28 - 9 248
GN 876-25-14-R-F 25 14 170 - - - 25 M 40 x 1.5 M 5 - M 6 - 70 74 128 8.9 43 3 16 - - - 38 - 14 28 - 9 250
GN 876-32-16-L-F 32 16 270 - - - 30 M 50 x 1.5 G 1/8 - M 8 - 79 83 141 12.7 54 3 12 - - - 45 - 14 30 - 18 432
GN 876-32-16-R-F 32 16 270 - - - 30 M 50 x 1.5 G 1/8 - M 8 - 79 83 141 12.7 54 3 12 - - - 45 - 14 30 - 18 438
GN 876-40-16-L-F 40 16 450 - - - 30 M 55 x 1.5 G 1/8 - M 8 - 83 87 144 14.3 58 3 12 - - - 45 - 14 29 - 18 526
GN 876-40-16-R-F 40 16 450 - - - 30 M 55 x 1.5 G 1/8 - M 8 - 83 87 144 14.3 58 3 12 - - - 45 - 14 29 - 18 530
GN 876-50-20-L-F 50 20 700 - - - 32 M 65 x 1.5 G 1/8 - M 8 - 87 92 156 17.8 61 3 12 - - - 48 - 14 29 - 35 814
GN 876-50-20-R-F 50 20 700 - - - 32 M 65 x 1.5 G 1/8 - M 8 - 87 92 156 17.8 61 3 12 - - - 48 - 14 29 - 35 815
GN 876-63-20-L-F 63 20 1100 - - - 32 M 80 x 1.5 G 1/8 - M 8 - 92 97 162 20.3 64 3 13 - - - 48 - 15 30 - 35 1292
GN 876-63-20-R-F 63 20 1100 - - - 32 M 80 x 1.5 G 1/8 - M 8 - 92 97 162 20.3 64 3 13 - - - 48 - 15 30 - 35 1294
GN 876-25-14-L-N 25 14 170 - - - - M 40 x 1.5 M 5 - - M 8 70 74 - 8.9 43 3 16 - - - - 14 14 28 - - 244
GN 876-25-14-R-N 25 14 170 - - - - M 40 x 1.5 M 5 - - M 8 70 74 - 8.9 43 3 16 - - - - 14 14 28 - - 246
GN 876-32-16-L-N 32 16 270 - - - - M 50 x 1.5 G 1/8 - - M 8 79 83 - 12.7 54 3 12 - - - - 16 14 30 - - 428
GN 876-32-16-R-N 32 16 270 - - - - M 50 x 1.5 G 1/8 - - M 8 79 83 - 12.7 54 3 12 - - - - 16 14 30 - - 434
GN 876-40-16-L-N 40 16 450 - - - - M 55 x 1.5 G 1/8 - - M 8 83 87 - 14.3 58 3 12 - - - - 16 14 29 - - 522
GN 876-40-16-R-N 40 16 450 - - - - M 55 x 1.5 G 1/8 - - M 8 83 87 - 14.3 58 3 12 - - - - 16 14 29 - - 526
GN 876-50-20-L-N 50 20 700 - - - - M 65 x 1.5 G 1/8 - - M 10 87 92 - 17.8 61 3 12 - - - - 16 14 29 - - 810
GN 876-50-20-R-N 50 20 700 - - - - M 65 x 1.5 G 1/8 - - M 10 87 92 - 17.8 61 3 12 - - - - 16 14 29 - - 811
GN 876-63-20-L-N 63 20 1100 - - - - M 80 x 1.5 G 1/8 - - M 10 92 97 - 20.3 64 3 13 - - - - 16 15 30 - - 1288
GN 876-63-20-R-N 63 20 1100 - - - - M 80 x 1.5 G 1/8 - - M 10 92 97 - 20.3 64 3 13 - - - - 16 15 30 - - 1290
3D-модель Технические данные (PDF)

Характеристики

Обозначение
  • Тип L: поворот влево
  • Тип R: поворот вправо

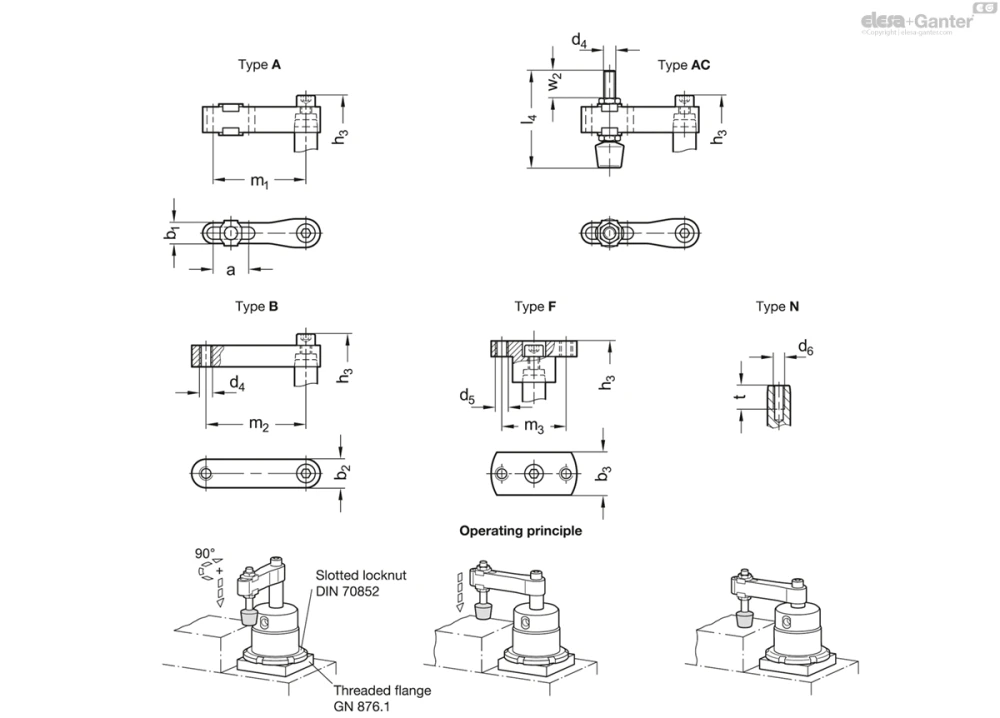

Типы
  • Тип A: прихват с регулировочным отверстием и 2 шайбы с фланцами

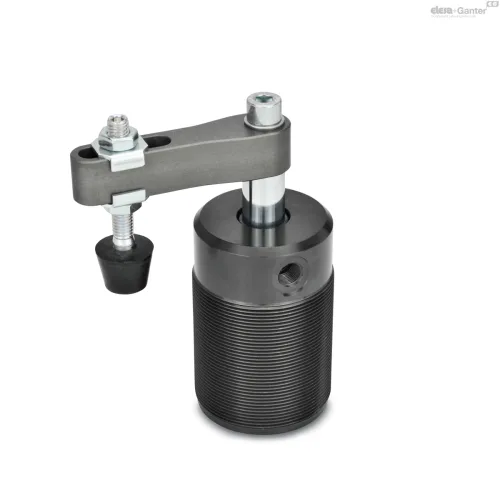

  • Тип AC: прихват с регулировочным отверстием, 2 шайбы с фланцами и GN 708.1 шпиндельным узлом
  • Тип B: прихват с резьбовым отверстием
  • Тип F: переходный фланец
  • Тип N: без прихвата

Алюминий

с твердым анодированным покрытием

износостойкая поверхность

Воздушный цилиндр двойного действия

Макс. давление 6 бар

Винт с головкой под торцевой ключ DIN 912

Оцинкованная сталь, с голубой пассивацией

Шайба ISO 7092

Оцинкованная сталь, с голубой пассивацией

  • Нажимной винт GN 708.1 Тип AC
  • с фланцевыми шайбами

Информация

Поворотные зажимы GN 876 используются в случаях, когда для вставки и извлечения зажимаемой заготовки необходим доступ сверху.

Такая конструкция обеспечивает очень компактный монтаж. Высота поворотного зажима регулируется с помощью завинчивающейся резьбы.

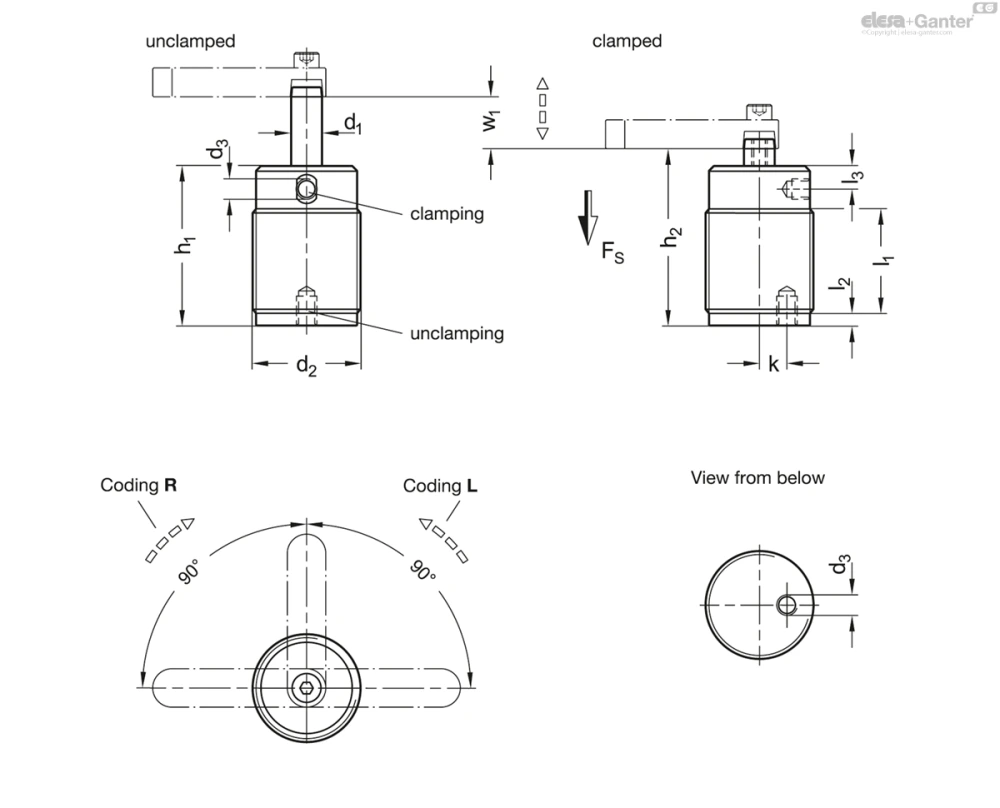

В процессе зажима заготовки необходимо сначала повернуть прихват на 90° и опустить его вниз, а затем растянуть с линейным перемещением. Процесс зажима заготовки следует выполнять в пределах длины хода смыкания.

Угловая ориентация прихвата может быть установлена на поворотном зажиме произвольным образом. При затягивании винта необходимо следить за тем, чтобы крутящий момент не передавался на шток поршня. Эта мера предосторожности защитит прихват от перекручивания.

Аксессуары

  • Переходные фланцы GN 875.4
  • Резьбовые фланцы GN 876.1
  • Шпиндельные узлы GN 708.1
  • Контргайки со шлицами DIN 70852

Техническая информация
