Серия GN 875.4
GN 875.4
Переходные фланцы
для поворотных зажимов GN 875/GN 876 !from duplication!
Переходные фланцы
Изображения
Схемы

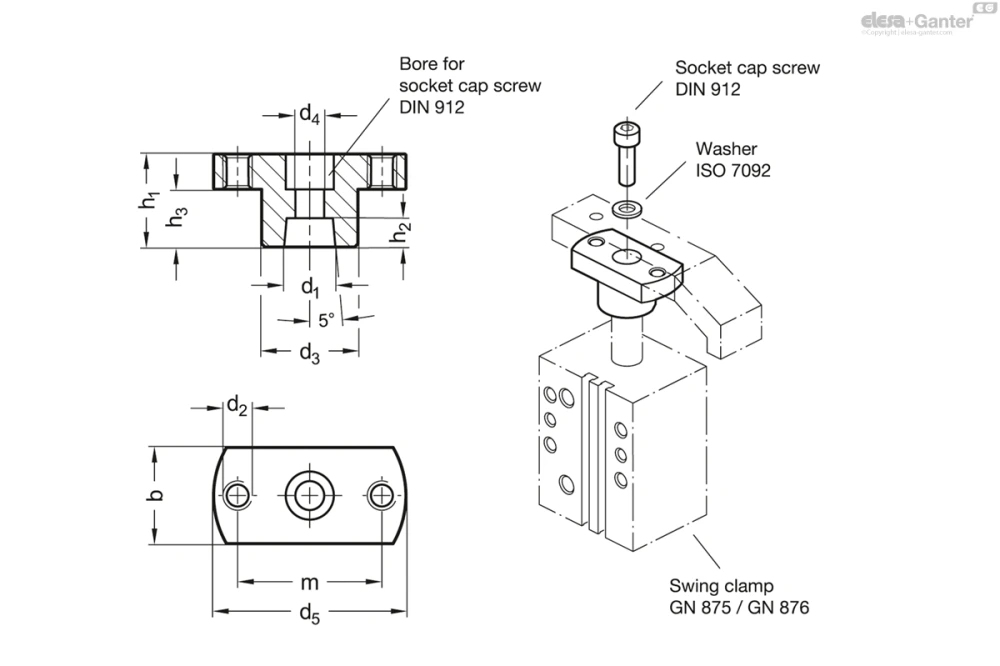

GN 875.4
Таблица моделей — Переходные фланцы
| Артикул |
|
|
|
|
|
|
|
|
|
|
|
|
|
В корзину |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| GN 875.4-AL-8-22-HE | 16 | 8 | 22 | 13 | M 5 | - | 13 | 14 | 5.5 | 30 | 5.5 | 6 | 3 | |
| GN 875.4-AL-12-30-HE | 20 | 12 | 30 | 18 | M 6 | - | 18 | 20 | 8.5 | 40 | 5.5 | 10 | 3 | |
| GN 875.4-AL-14-38-HE | 25 | 14 | 38 | 25 | M 6 | 25 | 25 | 24.5 | 8.5 | 50 | 8 | 12 | 4 | |
| GN 875.4-AL-16-45-HE | 32 / 40 | 16 | 45 | 30 | M 8 | 30 | 30 | 29 | 9 | 60 | 9 | 18 | 4 | |
| GN 875.4-AL-20-48-HE | 50 / 63 | 20 | 48 | 32 | M 8 | 32 | 32 | 30 | 10.5 | 65 | 10 | 18 | 4 |
Характеристики
Алюминий AL
с твердым анодированным покрытием HE
износостойкая поверхность
Винт с головкой под торцевой ключ DIN 912
Оцинкованная сталь, с голубой пассивацией
Шайба ISO 7092
Оцинкованная сталь, с голубой пассивацией
Информация
Переходные фланцы GN 875.4 разработаны в качестве дополнительных принадлежностей к поворотным зажимам GN 875/GN 876 используются в качестве переходника для монтажа поворотных зажимов, изготавливаемых на заказ.
Угловая ориентация прихвата может быть установлена на поворотном зажиме произвольным образом. При затягивании винта необходимо следить за тем, чтобы крутящий момент не передавался на шток поршня. Эта мера предосторожности защитит прихват от перекручивания.
В комплект включены винт с головкой под торцевой ключ DIN 912 и шайба ISO 7092 для крепления к поворотному зажиму.
Вопрос о продукции
Спросите о серии GN 875.4 — ответим на указанную почту. Вопрос попадёт менеджеру вместе с артикулом, повторять его не нужно.
