Прихваты

с резьбовым отверстием, для поворотных зажимов GN 875/GN 876

Прихваты

Таблица (PDF)

GN 875.3

Таблица моделей — Прихваты

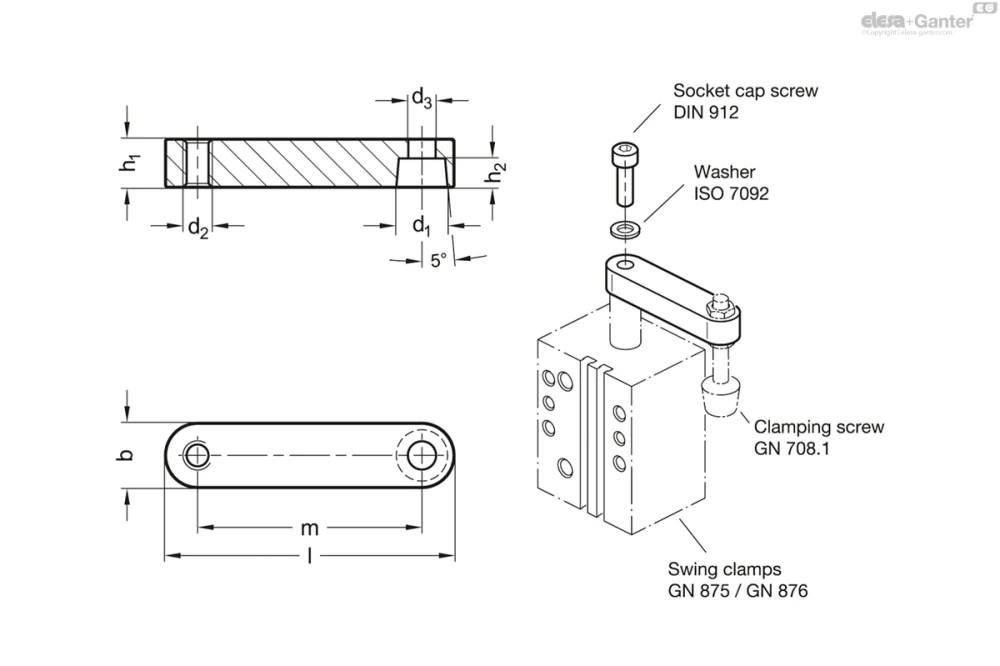

Артикул	для размера поворотных прихватов	d₁	m	b	d₂	d₃	h₁	h₂	l	Вес (г)
GN 875.3-AL-8-41-HE	16	8	41	12.5	M 4	5.5	9	5.5	53.5	20
GN 875.3-AL-12-48-HE	20	12	48	17	M 5	8.5	10	5.5	65	38
GN 875.3-AL-14-50-HE	25	14	50	18	M 6	8.5	10	6.5	68	37
GN 875.3-AL-16-60-HE	32	16	60	20	M 8	8.5	12	9	80	59
GN 875.3-AL-16-70-HE	40	16	70	20	M 8	8.5	15	9	90	78
GN 875.3-AL-20-80-HE	50	20	80	25	M 10	10.5	16	10	105	124
GN 875.3-AL-20-90-HE	63	20	90	25	M 10	10.5	18	10	115	150

3D-модель Технические данные (PDF)

Характеристики

Алюминий AL

с твердым анодированным покрытием HE

износостойкая поверхность

Винт с головкой под торцевой ключ DIN 912

Оцинкованная сталь, с голубой пассивацией

Шайба ISO 7092

Оцинкованная сталь, с голубой пассивацией

Информация

Прихваты GN 875.3 с резьбовым отверстием разработаны в качестве дополнительных принадлежностей к поворотным зажимам GN 875/GN 876. Резьба подходит для различных прижимных болтов в соответствии с требованиями конкретной области применения.

Угловая ориентация прихвата может быть установлена на поворотном зажиме произвольным образом. При затягивании винта необходимо следить за тем, чтобы крутящий момент не передавался на шток поршня. Эта мера предосторожности защитит прихват от перекручивания.

В комплект включены винт с головкой под торцевой ключ DIN 912 и шайба ISO 7092 для крепления к поворотному зажиму.
