Серия GN 866

GN 866

Силовые зажимы

Сталь, Пневматика, для центрального зажима

Силовые зажимы

Таблица (PDF)

GN 866

Таблица моделей — Силовые зажимы

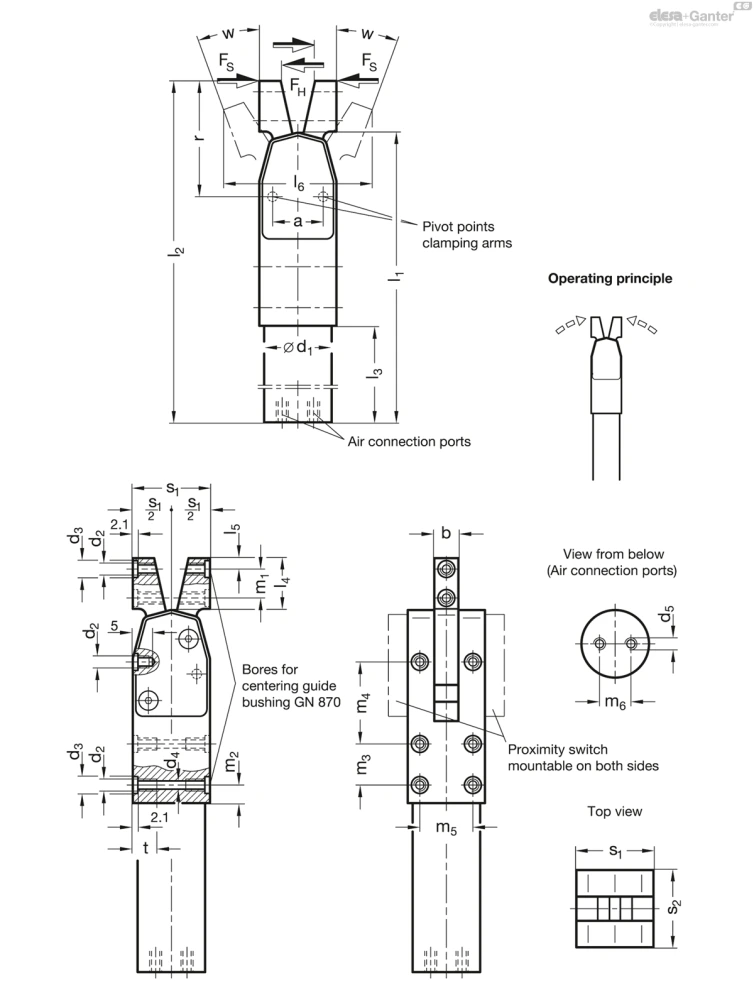

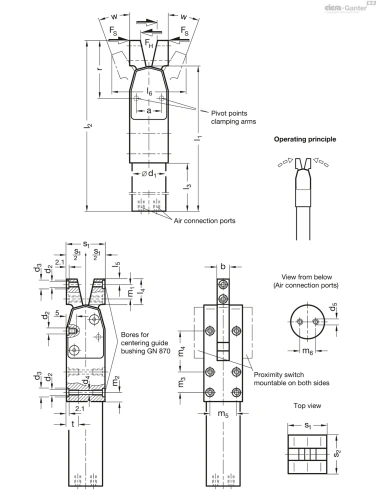

Артикул	Размер	Макс. фиксирующий момент в Н·м при 6 бар	FS в N Зажимное усилие при r при 6 бар	FH Н Усилие прижатия при 6 бар ≈	a	b -0.2	d_1h8	d₂	d_3H8	d₄	d₅	l₁-0.5	l₂-0.5	l₃	l₄	l₅	l₆≈	m₁±0.01	m₂	m₃±0.01	m₄	m₅±0.01	m₆	r	s₁	s₂	t	w	Вес (г)
GN 866-20-BC-NC	20	60	630	1150	21	10	28	M 5	7	4.1	M 5	138	160	57.5	24.5	5	89	12	7.5	17	-	22	13	48	32	38	13	66°	650
GN 866-32-BC-NC	32	150	1110	1520	31	12	40	M 6	9	5	G 1/8	206	237	91	31	6	72.5	18	10	25	51	30	22	67.5	42	42	15	14°	1400
GN 866-40-BC-NC	40	300	1800	2000	37	16	50	M 8	11	6.8	G 1/8	244	282	104	38	7.5	89.5	22	13	30	62	37	25	82.5	52	52	18	14°	2900

3D-модель Технические данные (PDF)

Характеристики

Тип

Тип BC: 2 вертикальных прихвата для центрированного зажима

Сталь C45

химически никелированный NC

макс. давление 10 бар

Информация

Зажимные силы F_S в пневматических зажимах GN 866 направлены вовнутрь прихватов.

Максимальный фиксирующий момент пневматических зажимов GN 866 достигается сразу же после того, как прихват дошёл до конца своего хода. По этой причине рабочий ход должен быть максимальным.

Информация для механических зажимов

По запросу

С антиадгезионным покрытием для защиты от сварочных брызг и коррозии

Техническая информация

Основные допуски по стандартам ISO

Перечень пневматических зажимов

Принцип действия механизма мёртвой точки

Данные пневматические силовые зажимы (патент MISATI) используются для зажима, удержания, фиксации и размещения заготовок в зажимах и в системах транспортировки.

Важными преимуществами данных силовых зажимов являются:

высокая зажимная сила,

малые размеры,

сниженный расход воздуха,

небольшой вес.

На чертежах, представленных здесь, даётся пояснение принципа действия механизма мёртвой точки.

Поршни с диаметрами 20, 32, 40 и 50 мм обеспечивают зажимную силу от 60 Н·м до 475 Н·м, что приводит к образованию зажимных сил, которые намного превышают силы силовых зажимов конкурентов.

Силовые зажимы разработаны и сконфигурированы для обеспечения увеличенного срока службы. Функциональные испытания доказали, что даже после 20 миллионов циклов они все еще были в рабочем состоянии.

Дополнительные преимущества:

Зажим кинематически разработан таким образом, чтобы обеспечивалось самоудержание (удерживающая сила FH) в зажатом положении (зажимная сила FS) после прохождения мёртвой точки благодаря невозможности двигаться в обратном направлении.

Последовательность прямого хода прихвата быстрая, но конечное фиксирующее действие медленное, и в результате пневматическое демпфирование обычно не требуется. Однако по запросу демпфирование может быть обеспечено при перемещении больших масс.

Крепежный механизм оборудован игольчатыми подшипниками, которые обеспечивают оптимальные зажимные силы и пониженный износ.

Стальной цилиндр с интегрированным крепежным механизмом в одном устройстве. Это обеспечивает высокую устойчивость для этих небольших устройств, которые имеют широкий спектр применения. Размещение воздухопровода на нижней части также дает ряд других преимуществ.

Зажимной механизм GN 864 также накрывается кожухом для защиты от попадания грязи и других материалов, которые могут создавать помехи для надлежащего функционирования зажимов (например, при сварке!).
