Серия GN 863

GN 863

Прижимы и зажимные устройства

Сталь, пневматические, усиленные типа

Таблица (PDF)

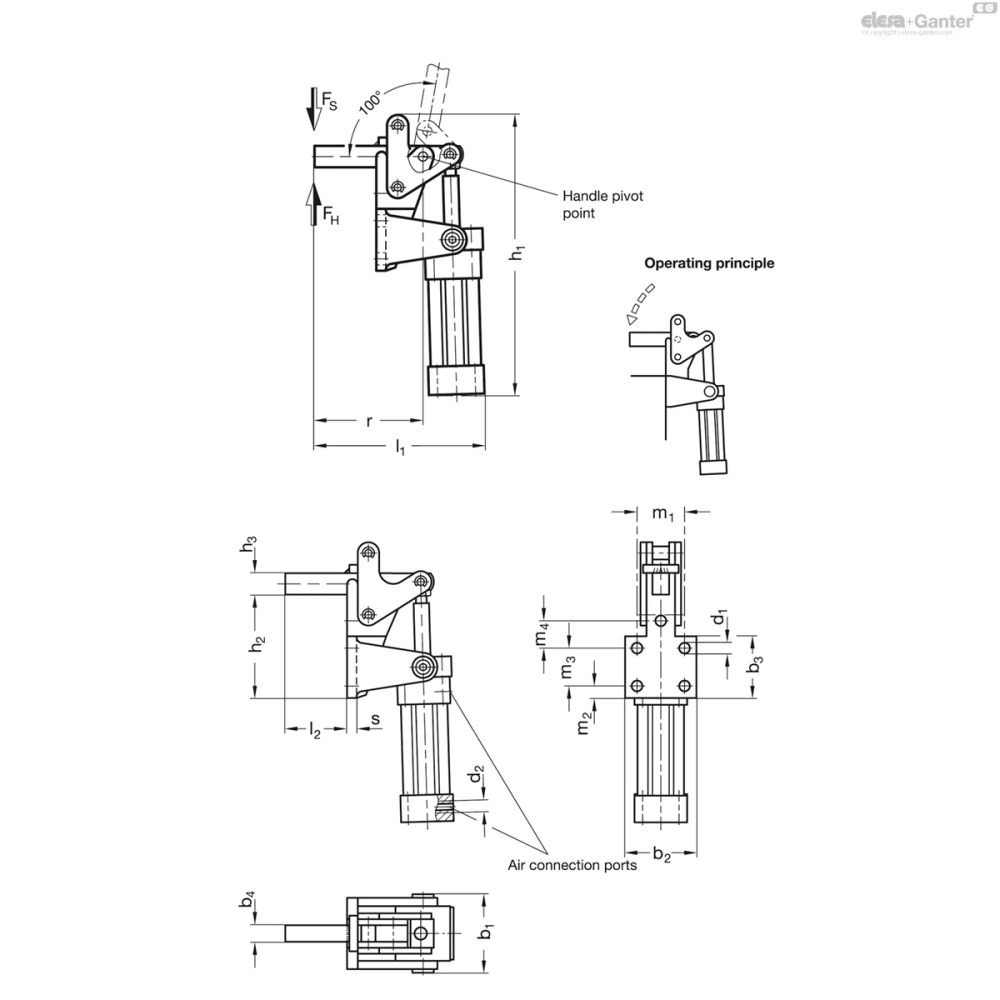

GN 863

Таблица моделей — Прижимы и зажимные устройства

Артикул	FH в Н	Размер	FS в Н	FH Н Усилие прижатия при 4 бар ≈	b₁≈	b₂	b₃	b₄	d₁	d₂	Внутренний Ø для шланга	h₁≈	h₂	h₃	l₁≈	l₂≈	m₁	m₂	m₃	m₄	r	s	Вес (г)	В корзину
GN 863-1000-EPV-M	10000	1000	10000	3250	102	90	80	20	10.5	G 1/4	8	355	132.5	25	217.5	80	50	12.5	50	-	144	13	5800
GN 863-2000-EPV-M	20000	2000	20000	5600	112	100	90	20	12.5	G 3/8	10	425	161	35	246.5	100	54	12.5	58	45	168.5	14	8200

3D-модель Технические данные (PDF)

Характеристики

Тип

Тип EPV: цельнолитой прихват со скобой для сварки

Обозначение

Кодирование M: Магнитный поршень

Корпус

литая сталь

чёрный цвет, лакированный

Другие компоненты

Сталь St 60

Оцинкованный, синий пассивированный

Цапфы

Науглероженная сталь

Воздушный цилиндр двойного действия

Макс. давление 6 бар

Все подвижные части

смазаны специальной смазкой

Цельнолитая формованная пластиковая втулка ручки

красный цвет, маслостойкий

Информация

Прижимы и зажимные устройства GN 861 разработаны с учётом простоты демонтажа. Цапфы фиксируются с помощью стопорных колец в осевом направлении. Это позволяет модифицировать прихват после его демонтажа для приспособления под любое специальное применение.

Для продления срока службы механических деталей, а также воздушных цилиндров рабочее давление не должно превышать 6 бар, и установка для поддержания сжатого воздуха должна быть установлена на восходящем потоке.

Прижимы и зажимные устройства GN 861 оснащены магнитным поршнем. Во взаимодействии с датчиками GN 3380, можно определить конечное положение, например, для реализации управления оборудованием.
