Серия GN 861
GN 861-1000-EP-M
Прижимы и зажимные устройства
Прижимы и зажимные устройства
Сталь, пневматические, усиленные типа
Цена и наличие — по запросу: корзина формирует заявку.
Изображения

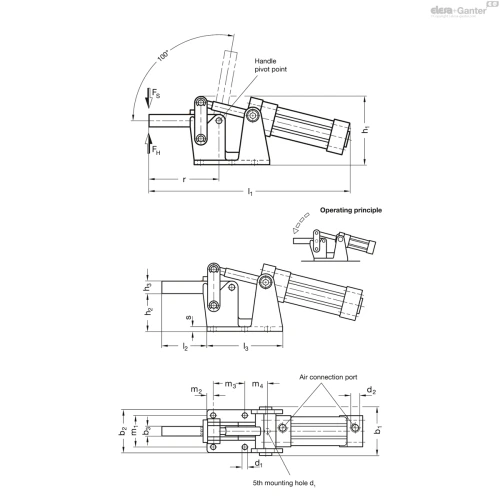

Схемы
GN 861-1000-EP-M
Технические характеристики — Прижимы и зажимные устройства
- FH в Н
- 10000
- Размер
- 1000
- FS в Н
- 10000
- FH Н Усилие прижатия при 4 бар ≈
- 2500
- b1
- 102
- b2
- 90
- b3
- 20
- d1
- 10.5
- d2
- G 1/4
- Внутренний Ø для шланга
- 8
- h1≈
- 145
- h2
- 80
- h3
- 25
- l1≈
- 410
- l2≈
- 90
- l3≈
- 155
- m1
- 65
- m2
- 12.5
- m3
- 65
- m4
- 48
- r ≈
- 140
- s
- 13
- Weight (in g)
- 6100
- Вес (г)
- 6 100
Характеристики
Тип
- Тип EP: цельнолитой прихват со скобой для сварки
Обозначение
- Кодирование M: Магнитный поршень
Основа
литая сталь
чёрный цвет, лакированный
Другие компоненты
Сталь St 60
Оцинкованный, синий пассивированный
Цапфы
Науглероженная сталь
Воздушный цилиндр двойного действия
с регулируемой амортизацией
Макс. давление 6 бар
Все подвижные части
смазаны специальной смазкой
Информация
Прижимы и зажимные устройства GN 861 разработаны с учётом простоты демонтажа. Цапфы фиксируются с помощью стопорных колец в осевом направлении. Это позволяет модифицировать прихват для приспособления под любое специальное применение.
Для продления срока службы механических деталей, а также воздушных цилиндров рабочее давление не должно превышать 6 бар, и установка для поддержания сжатого воздуха должна быть установлена на восходящем потоке.
Прижимы и зажимные устройства GN 861 оснащены магнитным поршнем. Во взаимодействии с датчиками GN 3380, можно определить конечное положение, например, для реализации управления оборудованием.
Техническая информация
Аксессуары
- Датчик GN 3380
