Серия GN 851
GN 851-NI
Шарнирно-рычажные зажимы замковые
Сталь / нержавеющая сталь, с натяжным действием
Нержавеющая сталь
Исполнения серии GN 851
Изображения

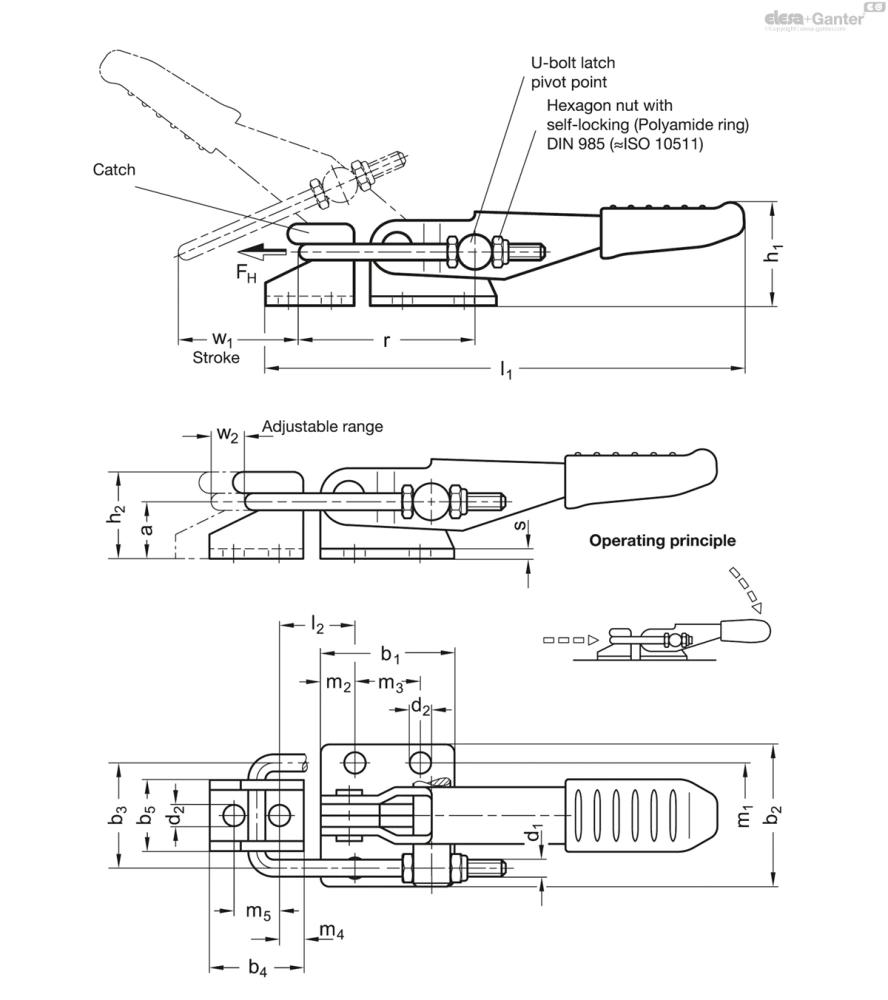

Схемы
GN 851-NI
Таблица моделей — Шарнирно-рычажные зажимы замковые
| Артикул |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
В корзину |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| GN 851-160-T2-NI | 160 | 1600 | 12 | 26 | 28 | 21 | 20 | 14 | M 4 | 4.3 | 26 | 18 | 98 | 11 | 19 | 5 | 16 | 5 | 10 | 35 | 2 | 25 | 11 | 84 | |
| GN 851-320-T2-NI | 320 | 3200 | 16 | 40 | 44 | 32 | 28 | 22 | M 6 | 6.5 | 30 | 25 | 152 | 19 | 32 | 10.5 | 19 | 7 | 14.3 | 54 | 3 | 48 | 13 | 262 | |
| GN 851-700-T2-NI | 700 | 7000 | 24 | 60 | 54 | 38 | 38 | 26 | M 8 | 8.5 | 42 | 36 | 220 | 21 | 38 | 9.5 | 41.5 | 9.5 | 19 | 70 | 3.5 | 58 | 26 | 616 | |
| GN 851-160-T-NI | 160 | 1600 | 12 | 26 | 28 | 21 | 20 | 14 | M 4 | 4.3 | 26 | 18 | - | - | 19 | 5 | 16 | 5 | 10 | - | 2 | - | - | 72 | |
| GN 851-320-T-NI | 320 | 3200 | 16 | 40 | 44 | 32 | 28 | 22 | M 6 | 6.5 | 30 | 25 | - | - | 32 | 10.5 | 19 | 7 | 14.3 | - | 3 | - | - | 225 | |
| GN 851-700-T-NI | 700 | 7000 | 24 | 60 | 54 | 38 | 38 | 26 | M 8 | 8.5 | 42 | 36 | - | - | 38 | 9.5 | 41.5 | 9.5 | 19 | - | 3.5 | - | - | 528 |
Характеристики
Типы
- Тип T2: с натяжной задвижкой, с кронштейном задвижки
- Тип T: без натяжной задвижки, с кронштейном задвижки
Вариант исполнения из стали
Науглероженная сталь С10
гальванически оцинкована с голубой пассивацией
Натяжные задвижки
Сталь St 37
гальванически оцинкована с голубой пассивацией
Все подвижные части
смазаны специальной смазкой
Ручка с пластиковой втулкой
красный цвет, маслостойкий
Вариант исполнения из нержавеющей стали NI
Детали / натяжная задвижка из листовой стали
Нержавеющая сталь AISI 304
Штифт
Нержавеющая сталь AISI 303
Все подвижные части
смазаны специальной смазкой
Ручка с пластиковой втулкой
красный цвет, маслостойкий
Информация
Ход натяжной задвижки шарнирно-рычажных зажимов GN 851 может быть отрегулирован в пределах его диапазона.
В зажатом положении натяжная задвижка с прихватом параллельна плоскости рукоятки управления.
В дополнение к показанным в таблице стандартным длинам задвижек «болт – скоба» множество изделий другой длины также доступно в рамках GN 951.1 серии.
Техническая информация
