Серия GN 851.4
GN 851.4-ST
Шарнирно-рычажные зажимы замкового типа
Сталь / нержавеющая сталь, для натяжного действия, с замыкающим механизмом
Сталь
Исполнения серии GN 851.4
Изображения

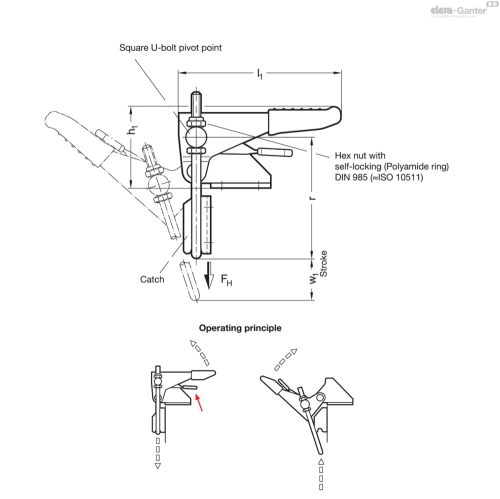

Схемы
GN 851.4-ST
Таблица моделей — Шарнирно-рычажные зажимы замкового типа
| Артикул |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
В корзину |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| GN 851.4-160-T3L-ST | 160 | 1600 | 5 | 25 | 26 | 35 | 21 | 25.5 | 14 | M 4 | 4.3 | 37 | 10 | 68 | 4.5 | 22 | 6.5 | 13 | 6.7 | 14.3 | 52 | 2 | 32 | 10 | 110 | |
| GN 851.4-160-T3-ST | 160 | 1600 | 5 | 25 | 26 | 35 | 21 | 25.5 | 14 | - | 4.3 | 37 | 10 | 68 | 4.5 | 22 | 6.5 | 13 | 6.7 | 14.3 | - | 2 | 32 | 10 | 95 | |
| GN 851.4-320-T3L-ST | 320 | 3200 | 8 | 37 | 36 | 44 | 32 | 37 | 22 | M 6 | 6.5 | 54 | 15 | 106 | 6 | 25.5 | 8.5 | 19 | 10.5 | 20.5 | 78 | 3 | 53 | 21 | 343 | |
| GN 851.4-320-T3-ST | 320 | 3200 | 8 | 37 | 36 | 44 | 32 | 37 | 22 | - | 6.5 | 54 | 15 | 106 | 6 | 25.5 | 8.5 | 19 | 10.5 | 20.5 | - | 3 | 53 | 21 | 295 | |
| GN 851.4-700-T3L-ST | 700 | 7000 | 13 | 45 | 52 | 54 | 38 | 48.5 | 26 | M 8 | 8.5 | 67 | 23 | 147 | 8 | 36.5 | 10 | 32 | 13.5 | 27 | 102 | 3.5 | 64 | 25 | 750 | |
| GN 851.4-700-T3-ST | 700 | 7000 | 13 | 45 | 52 | 54 | 38 | 48.5 | 26 | - | 8.5 | 67 | 23 | 147 | 8 | 36.5 | 10 | 32 | 13.5 | 27 | - | 3.5 | 64 | 25 | 638 |
Характеристики
Типы
- Тип T3L: с П-образным болтом с квадратной головкой, с захватом
- Тип T3: без П-образного болта с квадратной головкой, с захватом
Натяжной механизм
- Сталь ST
- Детали из листового металла
- Закалённая сталь С10, оцинкованная, глубокой пассивации
- П-образный болт с квадратной головкой
- Сталь St 37 оцинкованная, воронёная пассивированная
- Цапфы закаленные
- Опорные оси закаленные
- Подвижные части, смазанные специальной смазкой
- Нержавеющая сталь NI
- Детали из листового металла, П-образный болт с квадратной головкой AISI 304
- Цапфы, опорные заклёпки AISI 303
- Подвижные части, смазанные специальной смазкой
Рукоятка
Пластик
красный цвет, маслостойкий
Информация
Шарнирно-рычажные зажимы замкового типа GN 851.4 надёжно фиксируются в зажатом положении для предотвращения случайного ослабления или ослабления, вызванного вибрациями. Зажим можно разжать одной рукой. Ход натяжной П-образного болта с квадратной головкой может быть отрегулирован в пределах его диапазона.
Приняв положение зажима, П-образный болт с квадратной головкой находится перпендикулярно прихвату и монтажному основанию шарнирно-рычажного зажима замкового типа.
Помимо указанной в таблице стандартной длины П-образного болта с квадратной головкой, большое количество других значений длины доступно для серии GN 951.1.
Аксессуары
- GN 951.1 П-образный болт с квадратной головкой
Техническая информация
