Серия GN 851.1
GN 851.1-NI
Шарнирно-рычажные зажимы
Сталь / нержавеющая сталь, с натяжным действием
Нержавеющая сталь
Исполнения серии GN 851.1
Изображения

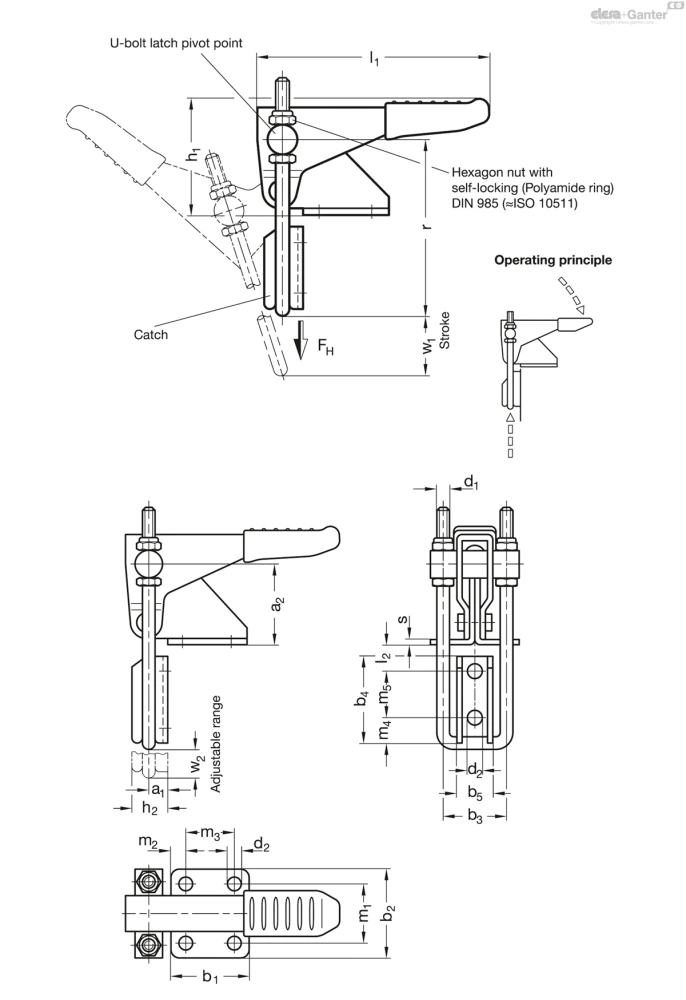

Схемы
GN 851.1-NI
Таблица моделей — Шарнирно-рычажные зажимы
| Артикул |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
В корзину |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| GN 851.1-160-T3-NI | 160 | 1600 | 5 | 25 | 26 | 35 | 21 | 25.5 | 14 | M 4 | 4.3 | 37 | 10 | 68 | 4.5 | 22 | 6.5 | 13 | 6.7 | 14.3 | 52 | 2 | 34.5 | 10 | 103 | 32 | |
| GN 851.1-320-T3-NI | 320 | 3200 | 8 | 37 | 36 | 44 | 32 | 37 | 22 | M 6 | 6.5 | 54 | 15 | 106 | 6 | 25.5 | 8.5 | 19 | 10.5 | 20.5 | 78 | 3 | 53 | 21 | 326 | 53 | |
| GN 851.1-700-T3-NI | 700 | 7000 | 13 | 45 | 52 | 54 | 38 | 48.5 | 26 | M 8 | 8.5 | 67 | 23 | 147 | 8 | 36.5 | 10 | 32 | 13.5 | 27 | 102 | 3.5 | 64 | 25 | 700 | 64 | |
| GN 851.1-160-T-NI | 160 | 1600 | 5 | 25 | 26 | 35 | 21 | 25.5 | 14 | M 4 | 4.3 | 37 | 10 | 68 | 4.5 | 22 | 6.5 | 13 | 6.7 | 14.3 | 52 | 2 | - | 10 | 80 | 32 | |
| GN 851.1-320-T-NI | 320 | 3200 | 8 | 37 | 36 | 44 | 32 | 37 | 22 | M 6 | 6.5 | 54 | 15 | 106 | 6 | 25.5 | 8.5 | 19 | 10.5 | 20.5 | 78 | 3 | - | 21 | 277 | 53 | |
| GN 851.1-700-T-NI | 700 | 7000 | 13 | 45 | 52 | 54 | 38 | 48.5 | 26 | M 8 | 8.5 | 67 | 23 | 147 | 8 | 36.5 | 10 | 32 | 13.5 | 27 | 102 | 3.5 | - | 25 | 592 | 64 |
Характеристики
Типы
- Тип T3: с натяжной задвижкой, с кронштейном задвижки
- Тип T: без натяжной задвижки, с кронштейном задвижки
Вариант исполнения из стали
Науглероженная сталь С10
гальванически оцинкована с голубой пассивацией
Натяжные задвижки
Сталь St 37
гальванически оцинкована с голубой пассивацией
Все подвижные части
смазаны специальной смазкой
Ручка с пластиковой втулкой
красный цвет, маслостойкий
Вариант исполнения из нержавеющей стали NI
Детали / натяжная задвижка из листовой стали
Нержавеющая сталь AISI 304
Штифт
Нержавеющая сталь AISI 303
Все подвижные части
смазаны специальной смазкой
Ручка с пластиковой втулкой
красный цвет, маслостойкий
Информация
Ход натяжной задвижки шарнирно-рычажных зажимов GN 851.1 может быть отрегулирован в пределах его диапазона.
В зажатом положении натяжная задвижка с прихватом располагается перпендикулярно прихвату и плоскости рукоятки управления.
В дополнение к показанным в таблице стандартным длинам задвижек «болт – скоба» множество изделий другой длины также доступно в рамках GN 951.1 серии.
Техническая информация
Вопрос о продукции
Спросите о серии GN 851.1-NI — ответим на указанную почту. Вопрос попадёт менеджеру вместе с артикулом, повторять его не нужно.
