Серия GN 850.1

GN 850.1

Шарнирно-рычажные зажимы крючковые

Сталь / Нержавеющая сталь для натяжного действия

Сталь

Таблица (PDF)

Исполнения серии GN 850.1

GN 850.1

Шарнирно-рычажные зажимы крючковые

Сталь / Нержавеющая сталь для натяжного действия

GN 850.1-NI

Шарнирно-рычажные зажимы крючковые

Сталь / Нержавеющая сталь для натяжного действия

GN 850.1

Таблица моделей — Шарнирно-рычажные зажимы крючковые

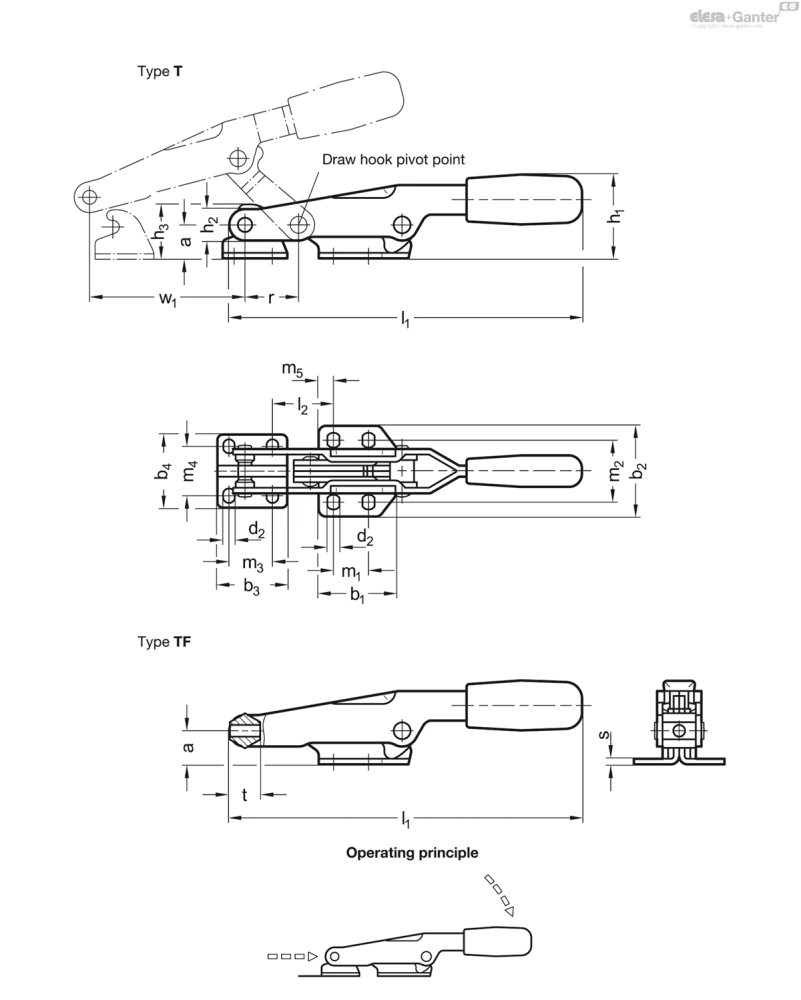

Артикул	Размер	Fh в Н	a	b₁	b₂	b₃	b₄	b₅	b₆	b₇	d₁	d₂	d₃	d₄	d₅	h₁≈	h₂	h₃	h₄	l₁≈	l₂≈	l₃≈	l₄≈	l₅≈	l₆	m₁	m₂	m₃	m₄	m₅	m₆	r ≈	s	t	w_1Stroke	w₂≈	Вес (г)
GN 850.1-500-T	500	5000	19	50	49	35	34	-	-	-	-	6.5	-	-	-	45	17	30	-	197	33	-	-	-	-	19	33.5	19	22.3	8	-	35	3	-	83	-	422
GN 850.1-500-TF	500	5000	19	50	49	-	-	-	-	-	M 8	6.5	-	-	-	45	17	-	-	197	-	-	-	-	-	19	33.5	-	-	8	-	-	3	16	-	-	394
GN 850.1-500-TG	500	5000	19	50	49	35	34	-	-	-	M 8	6.5	-	7	8	45	17	30	-	197	-	76.5	-	-	34	19	33.5	19	22.3	8	-	-	3	16	-	8	484
GN 850.1-500-TT	500	5000	19	50	49	35	-	18	-	10	M 8	6.5	6.7	-	-	45	17	30	-	197	-	-	76.5	-	34	19	33.5	19	-	8	-	-	3	16	-	8	465
GN 850.1-500-TU	500	5000	19	50	49	-	-	18	38	-	M 8	6.5	6.7	-	-	45	17	-	28	197	-	-	-	76.5	34	19	33.5	19	-	8	25.4	-	3	16	-	8	465
GN 850.1-1000-T	1000	10000	28	61	63	50	41	-	-	-	-	8.5	-	-	-	56	20	40.5	-	242	34	-	-	-	-	32	45	31	25.4	8	-	45	4	-	110	-	811
GN 850.1-1000-TF	1000	10000	28	61	63	-	-	-	-	-	M 10	8.5	-	-	-	56	20	-	-	242	-	-	-	-	-	32	45	-	-	8	-	-	4	19	-	-	696
GN 850.1-1000-TG	1000	10000	28	61	63	50	41	-	-	-	M 10	8.5	-	9	10	56	20	40.5	-	242	-	95.5	-	-	42	32	45	31	25.4	8	-	-	4	19	-	12	782
GN 850.1-1000-TT	1000	10000	28	61	63	50	-	26	-	11	M 10	8.5	8.5	-	-	56	20	40.5	-	242	-	-	93	-	42	32	45	31	-	8	-	-	4	19	-	12	786
GN 850.1-1000-TU	1000	10000	28	61	63	-	-	26	50	-	M 10	8.5	8.5	-	-	56	20	-	39	242	-	-	-	93	42	32	45	31	-	8	31	-	4	19	-	12	767

3D-модель Технические данные (PDF)

Характеристики

Типы

Тип T: с натяжным стопорным штифтом, с кронштейном задвижки

Тип T: без натяжного стопорного штифта, без кронштейна задвижки

Тип TG: с натяжным стопорным штифтом, с кронштейном задвижки, со стяжным болтом с овальной головкой

Тип TT: с натяжным стопорным штифтом, с кронштейном задвижки, со стяжным болтом с Т-образной головкой

Тип TU: с натяжным стопорным штифтом, с кронштейном задвижки, со стяжным болтом с крюком

Сталь

Вязкая сталь C10

Нержавеющая сталь

гальванически оцинкована с голубой пассивацией

Тяговый крюк

Сталь St 37

гальванически оцинкована с голубой пассивацией

Нержавеющая сталь NI

AISI 304

Все подвижные части

смазаны специальной смазкой

Рукоятка

Твёрдый маслостойкий пластик, цвет красный

Информация

Шарнирные зажимы GN 850.1 специально предназначены для быстрого закрывания и фиксации крышек, откидных створок и пресс-форм.

Во время зажимания поворотное движение зажимного рычага преобразуется в осевое перемещение оси натяжения / натяжного крюка и обеспечивает фиксацию по форме.

Шарнирные зажимы типа T снабжены осью натяжения, жестко закрепленной на прихвате. Тип TF может использоваться для конкретных задач посредством установки отдельных стяжных болтов. Стяжные болты для шарнирных зажимов типа задвижки типов TG, TT и TU могут регулироваться вдоль регулировочного размера w₂.
