Серия GN 8350

GN 8350

Лепестковые винты

Нержавеющая сталь

Лепестковые винты

__logo__IF__ INOX - STAINLESS STEELТехнополимер со вставками из нержавеющей стали или полностью из нержавеющей стали AISI 303, 304 или 316. Отличная коррозионная стойкость для применения в секторах, где правовые нормы требуют обязательного использования коррозионно-стойких материалов, таких как пищевая, химическая и фармацевтическая промышленности, или для использования на открытом воздухе с неблагоприятными условиями окружающей среды. __logo__GermanDesignAwardOhneJahr__ Это относится к сериям, производимым после 22.07.2019 в соответствии с Европейской директивой 2002/95/CE (Ограничение содержания вредных веществ).
Таблица (PDF)

Изображения

GN 8350 — Лепестковые винты GN 8350 — Лепестковые винты GN 8350 — Лепестковые винты

Схемы

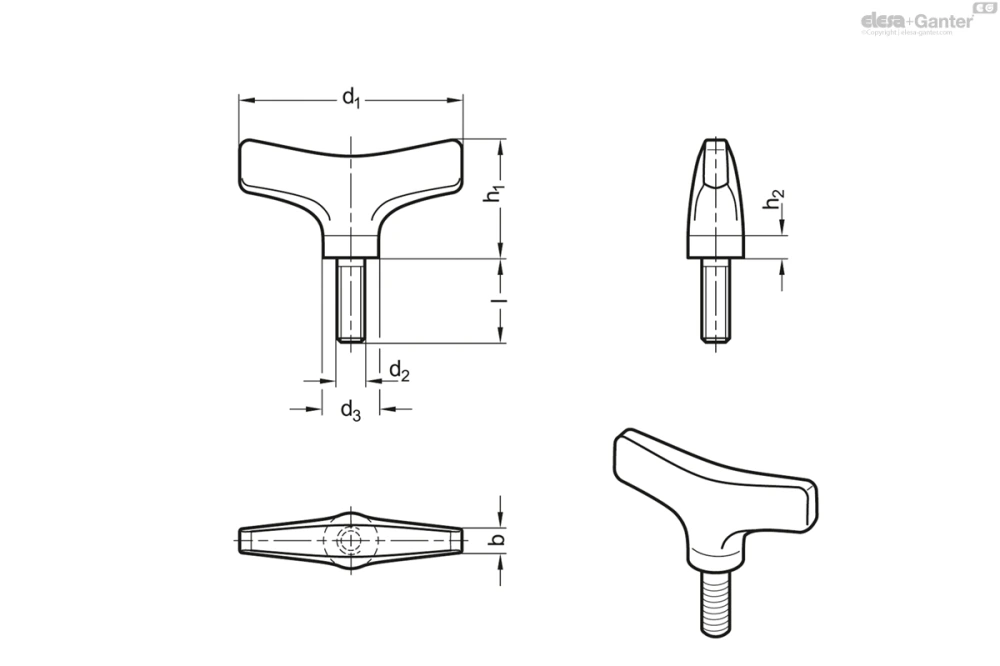

Схема GN 8350

GN 8350

Таблица моделей — Лепестковые винты

Артикул
В корзину
GN 8350-32-M5-10-MT 32 M 5 10 4 9 18 3 18
GN 8350-32-M5-10-PL 32 M 5 10 4 9 18 3 18
GN 8350-32-M5-12-MT 32 M 5 12 4 9 18 3 18
GN 8350-32-M5-12-PL 32 M 5 12 4 9 18 3 18
GN 8350-32-M5-16-MT 32 M 5 16 4 9 18 3 19
GN 8350-32-M5-16-PL 32 M 5 16 4 9 18 3 19
GN 8350-32-M5-20-MT 32 M 5 20 4 9 18 3 19
GN 8350-32-M5-20-PL 32 M 5 20 4 9 18 3 19
GN 8350-32-M6-12-MT 32 M 6 12 4 9 18 3 19
GN 8350-32-M6-12-PL 32 M 6 12 4 9 18 3 19
GN 8350-32-M6-16-MT 32 M 6 16 4 9 18 3 20
GN 8350-32-M6-16-PL 32 M 6 16 4 9 18 3 20
GN 8350-32-M6-20-MT 32 M 6 20 4 9 18 3 21
GN 8350-32-M6-20-PL 32 M 6 20 4 9 18 3 21
GN 8350-32-M6-25-MT 32 M 6 25 4 9 18 3 22
GN 8350-32-M6-25-PL 32 M 6 25 4 9 18 3 22
GN 8350-40-M6-12-MT 40 M 6 12 4 11 21 3 32
GN 8350-40-M6-12-PL 40 M 6 12 4 11 21 3 32
GN 8350-40-M6-16-MT 40 M 6 16 4 11 21 3 33
GN 8350-40-M6-16-PL 40 M 6 16 4 11 21 3 33
GN 8350-40-M6-20-MT 40 M 6 20 4 11 21 3 34
GN 8350-40-M6-20-PL 40 M 6 20 4 11 21 3 34
GN 8350-40-M6-25-MT 40 M 6 25 4 11 21 3 35
GN 8350-40-M6-25-PL 40 M 6 25 4 11 21 3 35
GN 8350-40-M8-16-MT 40 M 8 16 4 11 21 3 36
GN 8350-40-M8-16-PL 40 M 8 16 4 11 21 3 36
GN 8350-40-M8-20-MT 40 M 8 20 4 11 21 3 37
GN 8350-40-M8-20-PL 40 M 8 20 4 11 21 3 37
GN 8350-40-M8-25-MT 40 M 8 25 4 11 21 3 39
GN 8350-40-M8-25-PL 40 M 8 25 4 11 21 3 39
GN 8350-40-M8-30-MT 40 M 8 30 4 11 21 3 41
GN 8350-40-M8-30-PL 40 M 8 30 4 11 21 3 41
GN 8350-50-M8-16-MT 50 M 8 16 6 13 26 3 61
GN 8350-50-M8-16-PL 50 M 8 16 6 13 26 3 61
GN 8350-50-M8-20-MT 50 M 8 20 6 13 26 3 62
GN 8350-50-M8-20-PL 50 M 8 20 6 13 26 3 62
GN 8350-50-M8-25-MT 50 M 8 25 6 13 26 3 64
GN 8350-50-M8-25-PL 50 M 8 25 6 13 26 3 64
GN 8350-50-M8-30-MT 50 M 8 30 6 13 26 3 66
GN 8350-50-M8-30-PL 50 M 8 30 6 13 26 3 66
GN 8350-50-M10-20-MT 50 M 10 20 6 13 26 3 67
GN 8350-50-M10-20-PL 50 M 10 20 6 13 26 3 67
GN 8350-50-M10-25-MT 50 M 10 25 6 13 26 3 70
GN 8350-50-M10-25-PL 50 M 10 25 6 13 26 3 70
GN 8350-50-M10-30-MT 50 M 10 30 6 13 26 3 73
GN 8350-50-M10-30-PL 50 M 10 30 6 13 26 3 73
GN 8350-50-M10-40-MT 50 M 10 40 6 13 26 3 79
GN 8350-50-M10-40-PL 50 M 10 40 6 13 26 3 79
GN 8350-63-M10-20-MT 63 M 10 20 11 16 33 4 113
GN 8350-63-M10-20-PL 63 M 10 20 11 16 33 4 113
GN 8350-63-M10-25-MT 63 M 10 25 11 16 33 4 116
GN 8350-63-M10-25-PL 63 M 10 25 11 16 33 4 116
GN 8350-63-M10-30-MT 63 M 10 30 11 16 33 4 119
GN 8350-63-M10-30-PL 63 M 10 30 11 16 33 4 119
GN 8350-63-M10-40-MT 63 M 10 40 11 16 33 4 125
GN 8350-63-M10-40-PL 63 M 10 40 11 16 33 4 125
GN 8350-63-M12-25-MT 63 M 12 25 11 16 33 4 123
GN 8350-63-M12-25-PL 63 M 12 25 11 16 33 4 123
GN 8350-63-M12-30-MT 63 M 12 30 11 16 33 4 127
GN 8350-63-M12-30-PL 63 M 12 30 11 16 33 4 127
GN 8350-63-M12-40-MT 63 M 12 40 11 16 33 4 136
GN 8350-63-M12-40-PL 63 M 12 40 11 16 33 4 136
GN 8350-63-M12-50-MT 63 M 12 50 11 16 33 4 145
GN 8350-63-M12-50-PL 63 M 12 50 11 16 33 4 145
3D-модель Технические данные (PDF)

Характеристики

Нержавеющая сталь AISI 316, прецизионное литьё

  • Матовая отделка, дробеструйная обработка MT
  • Полированная поверхность PL

Информация

Лепестковые винты GN 8350 позволяют легко зажимать и закреплять детали без использования инструментов. Эргономичная форма обеспечивает высокое усилие затяжки.

Благодаря используемому материалу лепестковые винты могут также применяться в особо агрессивных средах.
