Серия GN 8330

GN 8330-NI

Замки натяжные с крюком

Сталь / нержавеющая сталь

Нержавеющая сталь

Таблица (PDF)

Исполнения серии GN 8330

GN 8330

Замки натяжные с крюком

Сталь / нержавеющая сталь

GN 8330-NI

Замки натяжные с крюком

Сталь / нержавеющая сталь

GN 8330-NI

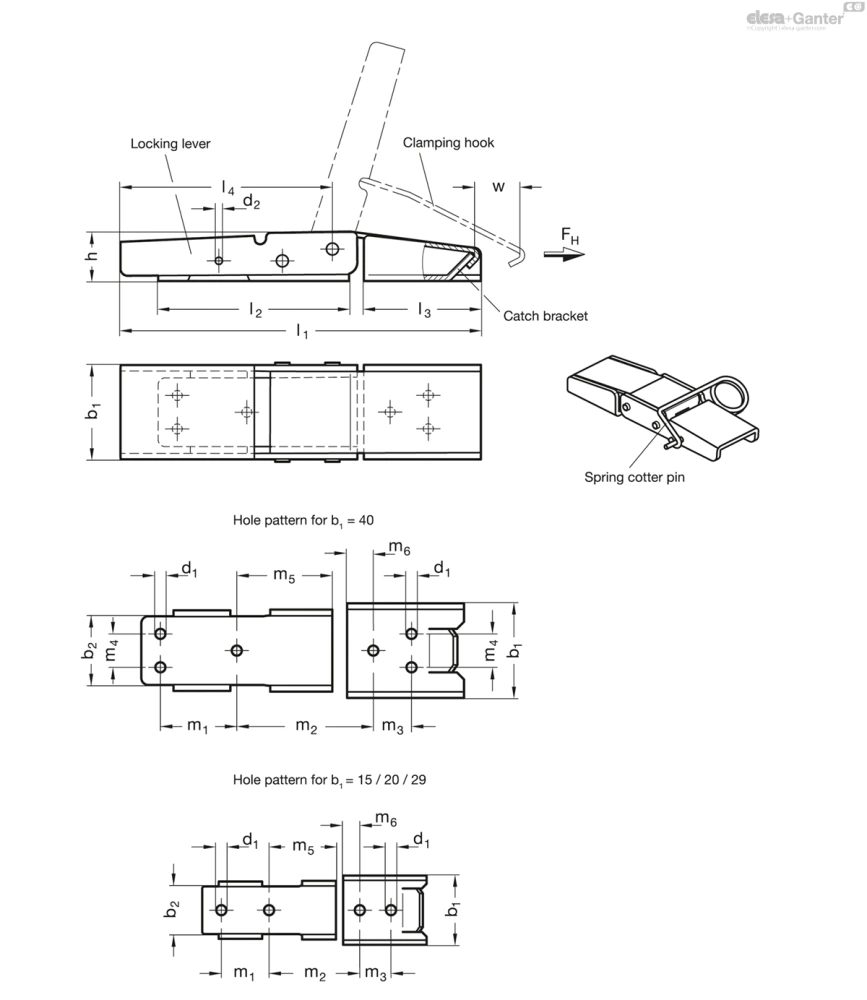

Таблица моделей — Замки натяжные с крюком

Артикул	b₁	FH в Н	b₂	d₁	d₂	h	l₁≈	l₂	l₃	l₄	m₁	m₂	m₃	m₄	m₅	m₆	w ≈	Вес (г)
GN 8330-15-NI-A	15	100	9.5	3.4	1.4	8	53	25	17	31.5	9.5	13.5	6.2	-	8.5	3	11	16
GN 8330-20-NI-A	20	300	13	3.4	1.8	10	76	34	25	44	8	29	8	-	22	4	9	37
GN 8330-29-NI-A	29	600	20	4.2	2.5	15	111	56	35	67	20	38.8	13	-	28	7	11	118
GN 8330-40-NI-A	40	1200	29	4.2	3	20	152	80	49	89	32	57.3	16	14	40	11	19	281
GN 8330-15-NI-B	15	100	9.5	3.4	1.4	8	53	25	17	31.5	9.5	13.5	6.2	-	8.5	3	11	17
GN 8330-20-NI-B	20	300	13	3.4	1.8	10	76	34	25	44	8	29	8	-	22	4	9	38
GN 8330-29-NI-B	29	600	20	4.2	2.5	15	111	56	35	67	20	38.8	13	-	28	7	11	122
GN 8330-40-NI-B	40	1200	29	4.2	3	20	152	80	49	89	32	57.3	16	14	40	11	19	287

3D-модель Технические данные (PDF)

Характеристики

Типы

Тип A: без пружинной заглушки

Тип B: с пружинной заглушкой

Вариант исполнения из стали ST

гальванически оцинкована с голубой пассивацией

Вариант исполнения из нержавеющей стали NI

AISI 304

Информация

Отличительными особенностями натяжных замков с крюком GN 8330 являются превосходная функциональность и дизайн. Встроенный пружинный механизм удерживает зажимную рукоятку и зажимной крюк в открытом положении и обеспечивает лёгкое управление.

После прохождения мёртвой точки гибкость деталей из листовой стали приведёт к закрытию натяжного замка с крюком. В зажатом положении размер требуемого высверленного отверстия составляет m₂.

С ходом w зажимного крючка элементы, которые должны быть соединены, могут быть стянуты во время зажима.

Стопорный механизм может быть прикреплён через высверленное отверстие с помощью пружинных заглушек. Пломбы также могут быть присоединены через d₂.

Значение удерживающего усилия, представленное в таблице, является ориентировочным для потенциально статической растягивающей стрессовой нагрузки, действующей на натяжной замок с крюком. В зависимости от условий эксплуатации (например, при воздействии вибрации или ударов), удерживающая сила может быть ослаблена.

Винты с низко расположенной плоской головкой должны использоваться для обеспечения надлежащего функционирования. Шаблон для сверления также позволяет сборку с использованием бесцветных заклепок.

По отдельному заказу

Пружинные шплинты GN 8330.1

Техническая информация

Характеристики нержавеющей стали

Описание функции

В нерабочем состоянии (т.е. не в зажимном положении), стопорный рычаг и зажимной крючок удерживаются в показанном положении с помощью двух пружин кручения.

Подъем в зажимном рычаге будет приводить к повороту зажимного крючка на уровень запорного держателя.

Для зажимного действия зажимной крючок вставляется в запорный держатель, и одновременно стопорный рычаг устанавливается в исходное (удерживающее) положение.
