Серия GN 821

GN 821

Замки натяжные с крюком

Сталь / нержавеющая сталь

Сталь

Таблица (PDF)

Исполнения серии GN 821

GN 821

Замки натяжные с крюком

Сталь / нержавеющая сталь

GN 821-NI

Замки натяжные с крюком

Сталь / нержавеющая сталь

GN 821

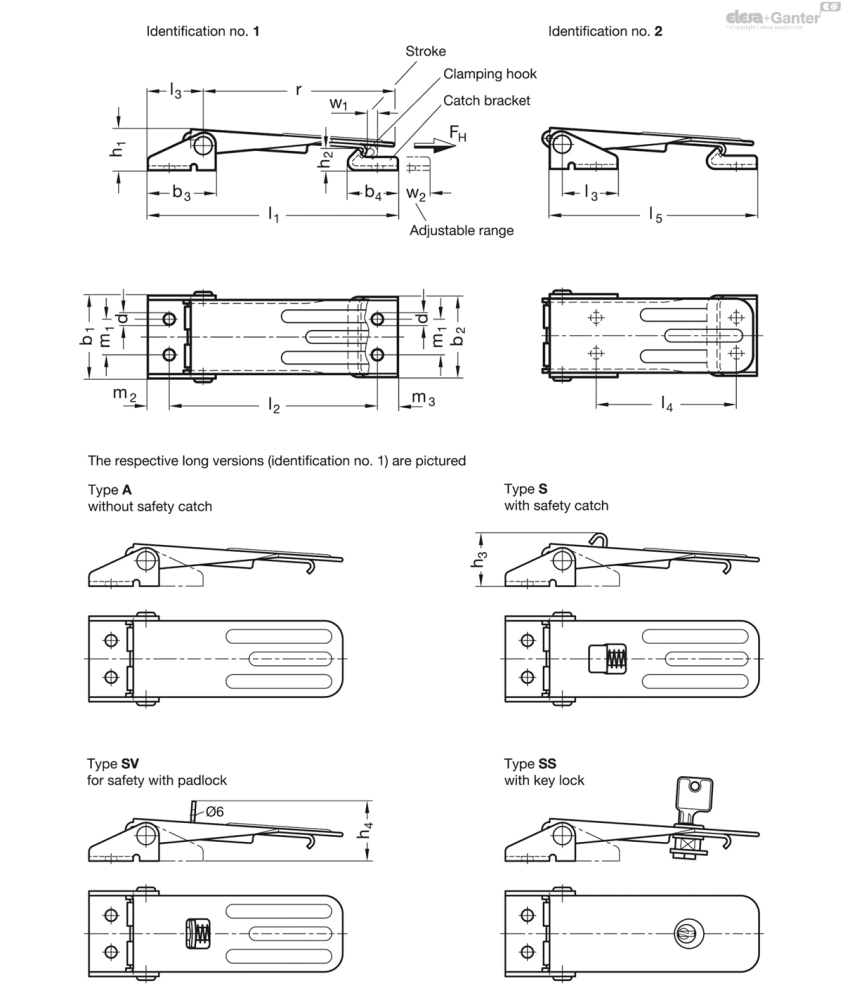

Таблица моделей — Замки натяжные с крюком

Артикул	Размер	FH в Н	b₁	b₂	b₃	b₄	h₁	h₂	h₃	h₄	l_1min.	l_2min.	l₃	l_4min.	l_5min.	d	m₁	m₂	m₃	r	w₁≈	w₂≈	Вес (г)
GN 821-400-A-ST-1	400	4000	46.5	45	38	27	22	12	-	-	144	120.5	32	-	-	6.3	20	12	11.5	107.5	6.5	15	210
GN 821-400-A-ST-2	400	4000	46.5	45	38	27	22	12	-	-	-	-	32	80.5	118	6.3	20	12	11.5	107.5	6.5	15	220
GN 821-400-S-ST-1	400	4000	46.5	45	38	27	22	12	28.5	-	147	123.5	32	-	-	6.3	20	12	11.5	107.5	6.5	8	220
GN 821-400-S-ST-2	400	4000	46.5	45	38	27	22	12	28.5	-	-	-	32	83.5	121	6.3	20	12	11.5	107.5	6.5	8	218
GN 821-400-SV-ST-1	400	4000	46.5	45	38	27	22	12	-	32.5	144	120.5	32	-	-	6.3	20	12	11.5	107.5	6.5	15	220
GN 821-400-SV-ST-2	400	4000	46.5	45	38	27	22	12	-	32.5	-	-	32	80.5	118	6.3	20	12	11.5	107.5	6.5	15	220
GN 821-400-SS-ST-1	400	4000	46.5	45	38	27	22	12	-	-	147	123.5	32	-	-	6.3	20	12	11.5	107.5	6.5	8	240
GN 821-400-SS-ST-2	400	4000	46.5	45	38	27	22	12	-	-	-	-	32	83.5	121	6.3	20	12	11.5	107.5	6.5	8	240

3D-модель Технические данные (PDF)

Характеристики

Типы

Тип A: без предохранительной задвижки

Тип S: с предохранительной задвижкой

Тип SV: для предохранительной задвижки с навесным замком

Тип SS: с блокировкой

Идентификационный номер

№ 1: длинный тип

№ 2: короткий тип

Вариант исполнения из стали ST

гальванически оцинкована с голубой пассивацией

Вариант исполнения из нержавеющей стали NI

только типы A, S и SV

Детали из листовой стали AISI 304

Зажимной крюк / шпилька AISI 303

Информация

Натяжные замки с крюком GN 821 используются, в том числе, для надёжного крепления закрылков и крышек контейнеров. Зажимы будут надёжно зафиксированы по центру и, таким образом, будут вибростойкими.

Ход w₁ зажимного крюка может вытянуть детали, которые должны быть зажаты вместе до 6 мм. Диапазон w₂ может быть отрегулирован на шпинделе с резьбовым концом M6 на зажимном крюке.

Типы S, SV и SS предотвращают нежелательное расцепление натяжного замка с крюком.

В стандартном исполнении натяжные замки с крюком типа SS имеют тот же замок и / или тот же ключ.

Нагрузки, указанные в таблице, являются ориентировочными значениями направляющей линии при номинальном статическом тяговом усилии, которое может выдержать замок. В зависимости от условий, при которых эти натяжные замки с крюком используются, например, при вибрации или ударных нагрузках, это может негативно влиять на удерживающую способность.

Захватный кронштейн входит в комплект поставки.
