Серия GN 761.1

GN 761.1-ST

Замки натяжные с крюком

Сталь / нержавеющая сталь, с стопорного механизма

Сталь

Таблица (PDF)

Исполнения серии GN 761.1

GN 761.1-NI

Замки натяжные с крюком

Сталь / нержавеющая сталь, с стопорного механизма

GN 761.1-ST

Замки натяжные с крюком

Сталь / нержавеющая сталь, с стопорного механизма

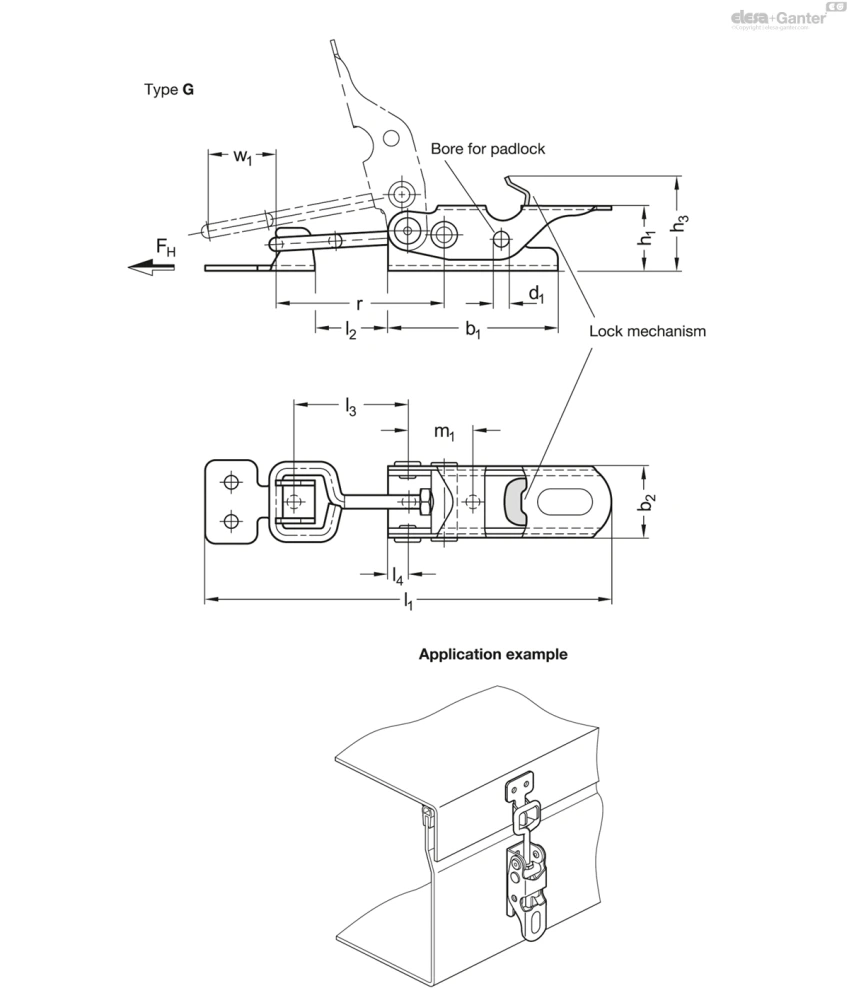

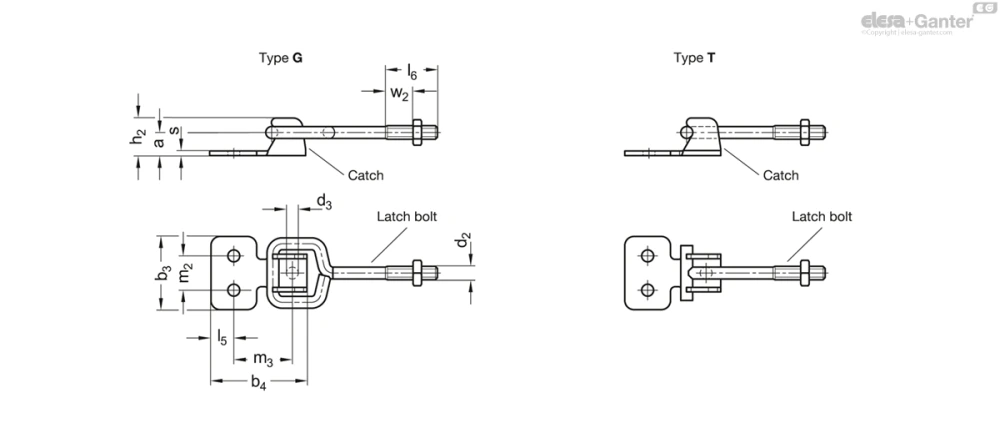

GN 761.1-ST

Таблица моделей — Замки натяжные с крюком

Артикул	Размер	FH в Н	a	b₁	b₂	b₃	b₄	d₁	d₂	d₃	h₁	h₂	h₃	l₁	l_2min.	l_3min.	l₄	l₅	l₆	m₁	m₂	m₃	r ≈ Для w2 = 0	s	w_1Stroke	w_2Adjustable range	Вес (г)
GN 761.1-100-G-ST	100	1000	8.3	52.5	21.5	24	29	5	M 5	4.2	18	13.3	25	117.5	22	34.5	6.5	5.5	20	20	13	17.5	51	1.5	12	7	65
GN 761.1-100-T-ST	100	1000	8.3	52.5	21.5	24	29	5	M 5	4.2	18	13.3	25	117.5	22	34.5	6.5	5.5	20	20	13	17.5	51	1.5	12	7	62
GN 761.1-200-G-ST	200	2000	10	65	27.5	32	42	6	M 6	5.2	25	16.4	33	155.5	28	44	8	10	25	24.5	15	24	64	2	14	11	143
GN 761.1-200-T-ST	200	2000	10	65	27.5	32	42	6	M 6	5.2	25	16.4	33	155.5	28	44	8	10	25	24.5	15	24	64	2	14	11	136
GN 761.1-300-G-ST	300	3000	12.7	81.5	31.5	38	52	8	M 8	6.2	32	20.7	41.5	189.5	33	54	11	12.5	30	30	20	29.5	79.5	2.5	18	12.5	273
GN 761.1-300-T-ST	300	3000	12.7	81.5	31.5	38	52	8	M 8	6.2	32	20.7	41.5	189.5	33	54	11	12.5	30	30	20	29.5	79.5	2.5	18	12.5	258

3D-модель Технические данные (PDF)

Характеристики

Типы

Тип G: Замок-защёлка с петлёй, с захватом

Тип T: Замок-защёлка с Т-образной головкой, с захватом

Вариант исполнения из стали ST

Оцинкованная сталь, с голубой пассивацией

Вариант исполнения из нержавеющей стали NI

Нержавеющая сталь AISI 304

Информация

Защёлки GN 761.1 предназначены для быстрого закрывания и фиксации крышек, крышек контейнеров и ящиков.

При перемещении рычага в закрытое положение эксцентрическая конфигурация стержня штока вызывает перемещение замка-защёлки к захвату. В конце движения рычага стержень штока выходит за пределы эксцентрикового упорного центра, тем самым автоматически удерживая защёлку в закрытом положении.

Для защёлок GN 761.1 со стопорным механизмом, когда рычаг находится в закрытом положении, предохранительный крючок плотно защёлкивается в корпусе основания. Это предотвращает случайное или вызванное вибрацией высвобождение из защёлкнутого положения. Для открытия защёлки предохранительный крючок можно отжать одной рукой.

Замок-защёлку можно отрегулировать в диапазоне регулировки w₂. Захват входит в комплектацию.
