Серия GN 831

GN 831

Замки натяжные с крюком

Сталь / нержавеющая сталь

Сталь

Таблица (PDF)

Исполнения серии GN 831

GN 831

Замки натяжные с крюком

Сталь / нержавеющая сталь

GN 831-NI

Замки натяжные с крюком

Сталь / нержавеющая сталь

GN 831

Таблица моделей — Замки натяжные с крюком

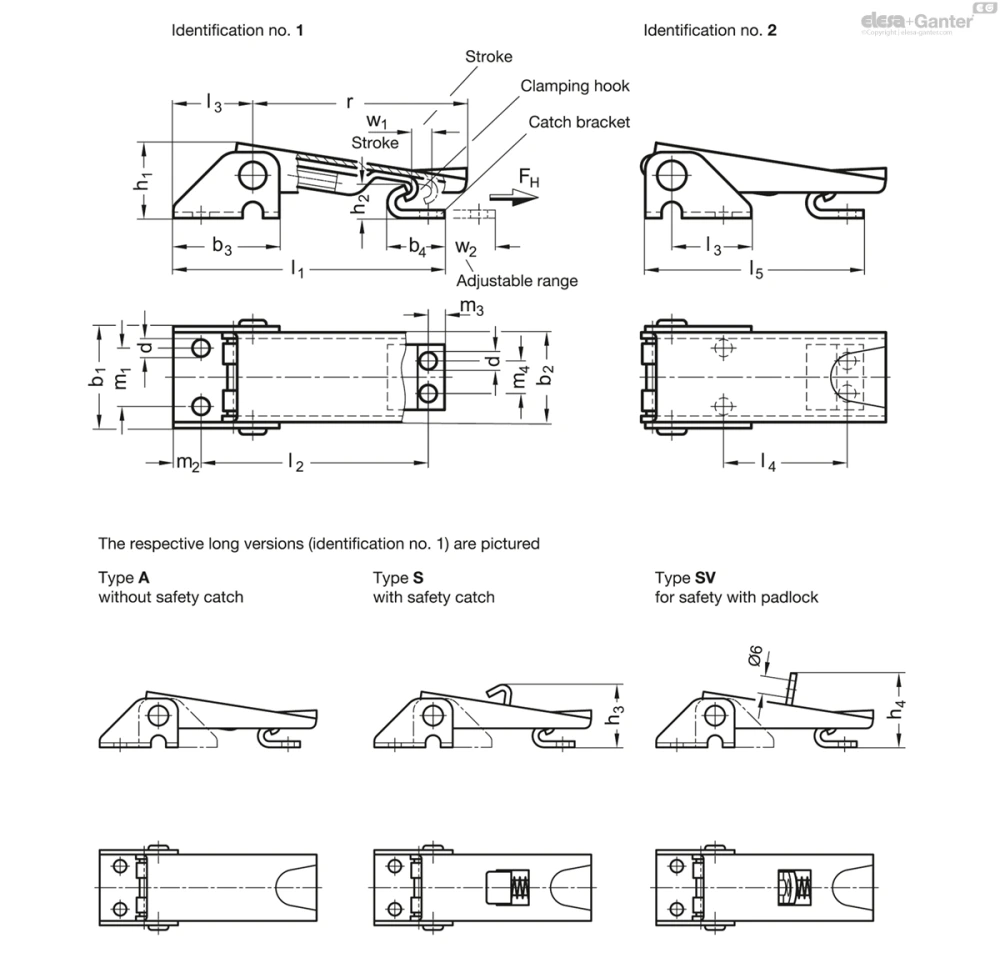

Артикул	Размер	FH в Н	b₁	b₂	b₃	b₄	d	h₁	h₂	h₃	h₄	l_1min.	l_2min.	l₃	l_4min.	l_5min.	m₁	m₂	m₃	m₄	r	w₁≈	w₂≈	Вес (г)
GN 831-100-A-ST-1	100	1000	25.5	22	26	14	4.2	18.5	8.5	-	-	67	56	19.5	-	-	14.3	7	4	8	51	5.5	12	55
GN 831-100-A-ST-2	100	1000	25.5	22	26	14	4.2	18.5	8.5	-	-	-	-	19.5	31	54	14.3	7	4	8	51	5.5	12	48
GN 831-100-S-ST-1	100	1000	25.5	22	26	14	4.2	18.5	8.5	21.5	-	74	63	19.5	-	-	14.3	7	4	8	51	5.5	8	58
GN 831-100-S-ST-2	100	1000	25.5	22	26	14	4.2	18.5	8.5	21.5	-	-	-	19.5	38	61	14.3	7	4	8	51	5.5	8	58
GN 831-100-SV-ST-1	100	1000	25.5	22	26	14	4.2	18.5	8.5	-	25.5	67	56	19.5	-	-	14.3	7	4	8	51	5.5	12	55
GN 831-100-SV-ST-2	100	1000	25.5	22	26	14	4.2	18.5	8.5	-	25.5	-	-	19.5	31	54	14.3	7	4	8	51	5.5	12	55

3D-модель Технические данные (PDF)

Характеристики

Типы

Тип A: без предохранительной задвижки

Тип S: с предохранительной задвижкой

Тип SV: для предохранительной задвижки с навесным замком

Идентификационный номер

№ 1: длинный тип

№ 2: короткий тип

Вариант исполнения из стали ST

гальванически оцинкована с голубой пассивацией

Вариант исполнения из нержавеющей стали NI

Детали из листовой стали AISI 304

Зажимной крюк / шпилька AISI 303

Информация

Натяжные замки с крюком GN 831 используются, в том числе, для надёжного крепления закрылков и крышек контейнеров. Зажимы будут надёжно зафиксированы по центру и, таким образом, будут вибростойкими.

Ход w₁ зажимного крюка может вытянуть детали, которые должны быть зажаты вместе до 6 мм. Диапазон w₂ может быть отрегулирован на шпинделе с резьбовым концом M6 на зажимном крюке.

Типы S и SV предотвращают нежелательное расцепление натяжного замка с крюком.

Винты с низкой головкой, например DIN 6912, используются для крепления натяжных замков с крюком.

Нагрузки, указанные в таблице, являются ориентировочными значениями направляющей линии при номинальном статическом тяговом усилии, которое может выдержать замок. В зависимости от условий, при которых эти натяжные замки с крюком используются, например, при вибрации или ударных нагрузках, это может негативно влиять на удерживающую способность.

Захватный кронштейн входит в комплект поставки.
