Серия GN 823
GN 823-ST-C
Штифты стопорные
Сталь / нержавеющая сталь, с рукояткой управления, с наружной резьбой
Сталь c фиксацией в отжатом положении
Исполнения серии GN 823
GN 823-NI-B
Штифты стопорные
Сталь / нержавеющая сталь, с рукояткой управления, с наружной резьбой
GN 823-NI-C
Штифты стопорные
Сталь / нержавеющая сталь, с рукояткой управления, с наружной резьбой
GN 823-ST-B
Штифты стопорные
Сталь / нержавеющая сталь, с рукояткой управления, с наружной резьбой
GN 823-ST-C
Штифты стопорные
Сталь / нержавеющая сталь, с рукояткой управления, с наружной резьбой
Изображения
Схемы

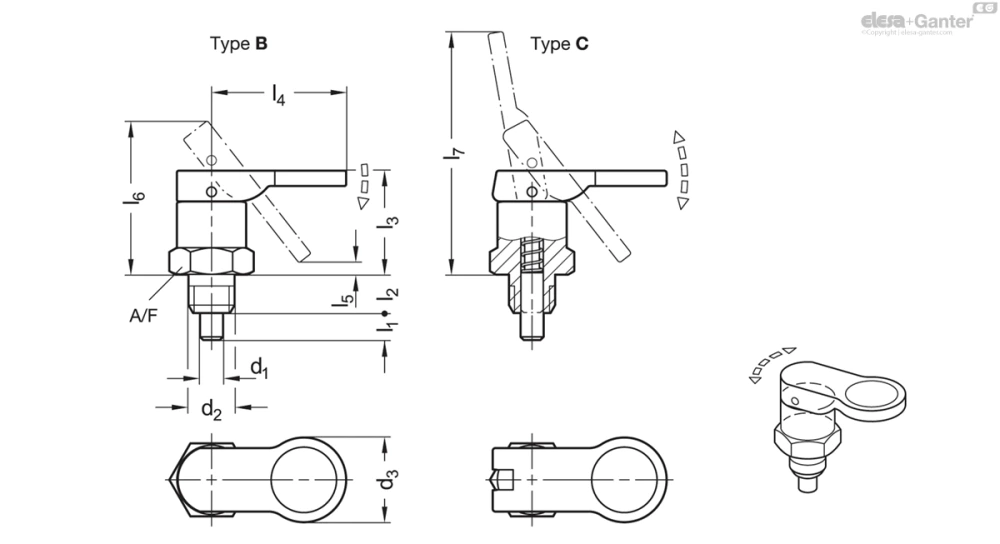

GN 823-ST-C
Таблица моделей — Штифты стопорные
| Артикул |
|
|
|
|
|
|
|
|
|
|
|
|
В корзину |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| GN 823-4-5-C-R-ST-SW | 4 | 5 | M 10 | 17 | 8 | 20 | 26 | 2 | 30 | 47 | 15 | 26 | |
| GN 823-4-5-C-F-ST-SW | 4 | 5 | M 10 x 1 | 17 | 8 | 20 | 26 | 2 | 30 | 47 | 15 | 26 | |
| GN 823-5-5-C-R-ST-SW | 5 | 5 | M 10 | 17 | 8 | 20 | 26 | 2 | 30 | 47 | 15 | 26 | |
| GN 823-5-5-C-F-ST-SW | 5 | 5 | M 10 x 1 | 17 | 8 | 20 | 26 | 2 | 30 | 47 | 15 | 26 | |
| GN 823-6-7-C-R-ST-SW | 6 | 7 | M 12 | 22 | 10 | 27 | 35 | 3 | 40 | 63 | 19 | 53 | |
| GN 823-6-7-C-F-ST-SW | 6 | 7 | M 12 x 1.5 | 22 | 10 | 27 | 35 | 3 | 40 | 63 | 19 | 53 | |
| GN 823-7-7-C-R-ST-SW | 7 | 7 | M 12 | 22 | 10 | 27 | 35 | 3 | 40 | 63 | 19 | 54 | |
| GN 823-7-7-C-F-ST-SW | 7 | 7 | M 12 x 1.5 | 22 | 10 | 27 | 35 | 3 | 40 | 63 | 19 | 54 | |
| GN 823-8-10-C-R-ST-SW | 8 | 10 | M 16 | 26 | 12 | 33 | 43 | 3 | 51 | 78 | 22 | 96 | |
| GN 823-8-10-C-F-ST-SW | 8 | 10 | M 16 x 1.5 | 26 | 12 | 33 | 43 | 3 | 51 | 78 | 22 | 96 | |
| GN 823-10-10-C-R-ST-SW | 10 | 10 | M 16 | 26 | 12 | 33 | 43 | 3 | 51 | 78 | 22 | 98 | |
| GN 823-10-10-C-F-ST-SW | 10 | 10 | M 16 x 1.5 | 26 | 12 | 33 | 43 | 3 | 51 | 78 | 22 | 98 |
Характеристики
Типы
- Тип B: без фиксации в отжатом положении
- Тип C: с фиксацией в отжатом положении
Обозначение
- Обозначение R: стандартная резьба
- Обозначение F: мелкая резьба
Направляющий корпус
- Сталь ST
- Оцинкованная, воронёная пассивированная
- Нержавеющая сталь AISI 303 NI
Штифт фиксатора
Нержавеющая сталь AISI 303
Рукоятка
Пластик, полифталамид (PPA)
- Армирование стекловолокном
- Чёрный SW
Нажимная пружина
Нержавеющая сталь AISI 302
Информация
Стопорные штифты GN 823 с рукояткой управления могут использоваться для блокировки кареток в направляющих, например. Штифт фиксатора втягивается просто прижатием рукоятки управления.
Кроме того, тип C позволяет приведение в действие путём натяжения и блокировки штифта фиксатора в убранном положении (отжатом положении).
Принадлежности
- GN 412.2 Установочные втулки (с кольцевым выступом)
- GN 412.4 Установочные втулки (с кольцевым выступом)
- GN 412.3 Установочные втулки (с наклонным конусом)
- GN 412.5 Установочные втулки (с наклонным конусом)
- GN 609.5 Распорные втулки (нержавеющая сталь)
- GN 412.1 Монтажные блоки (цинк, литьё под давлением)
- GN 612.1 Монтажные блоки (сталь)
- GN 909 Тонкие шестигранные гайки
- GN 909.5 Тонкие шестигранные гайки
