Серия GN 823-F
GN 823-F-NI-B
Штифты стопорные
Нержавеющая сталь, с рукояткой управления, с фланцем для поверхностного монтажа
Нержавеющая сталь, без фиксации в отжатом положении
Исполнения серии GN 823-F
Изображения

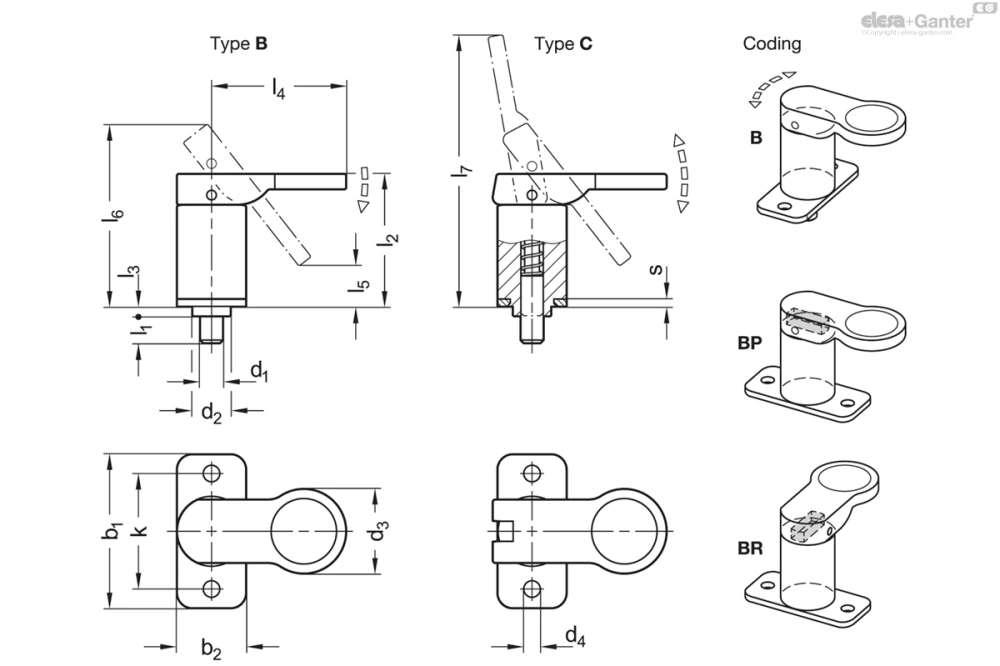

Схемы
GN 823-F-NI-B
Таблица моделей — Штифты стопорные
| Артикул |
|
|
|
|
|
|
d4 |
|
|
|
|
|
|
|
|
В корзину |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| GN 823-4-5-B-B-NI-SW | 4 | 5 | 35 | 15 | 8 | 17 | 4.3 | 25 | 26 | 2 | 26 | 8 | 36 | 2 | 36 | |
| GN 823-4-5-B-BP-NI-SW | 4 | 5 | 35 | 15 | 8 | 17 | 4.3 | 25 | 26 | 2 | 26 | 8 | 36 | 2 | 36 | |
| GN 823-4-5-B-BR-NI-SW | 4 | 5 | 35 | 15 | 8 | 17 | 4.3 | 25 | 26 | 2 | 26 | 8 | 36 | 2 | 36 | |
| GN 823-5-5-B-B-NI-SW | 5 | 5 | 35 | 15 | 8 | 17 | 4.3 | 25 | 26 | 2 | 26 | 8 | 36 | 2 | 36 | |
| GN 823-5-5-B-BP-NI-SW | 5 | 5 | 35 | 15 | 8 | 17 | 4.3 | 25 | 26 | 2 | 26 | 8 | 36 | 2 | 37 | |
| GN 823-5-5-B-BR-NI-SW | 5 | 5 | 35 | 15 | 8 | 17 | 4.3 | 25 | 26 | 2 | 26 | 8 | 36 | 2 | 37 | |
| GN 823-6-7-B-B-NI-SW | 6 | 7 | 40 | 18 | 10 | 22 | 4.3 | 30 | 34.5 | 2.5 | 35 | 10 | 48 | 2 | 67 | |
| GN 823-6-7-B-BP-NI-SW | 6 | 7 | 40 | 18 | 10 | 22 | 4.3 | 30 | 34.5 | 2.5 | 35 | 10 | 48 | 2 | 68 | |
| GN 823-6-7-B-BR-NI-SW | 6 | 7 | 40 | 18 | 10 | 22 | 4.3 | 30 | 34.5 | 2.5 | 35 | 10 | 48 | 2 | 68 | |
| GN 823-7-7-B-B-NI-SW | 7 | 7 | 40 | 18 | 10 | 22 | 4.3 | 30 | 34.5 | 2.5 | 35 | 10 | 48 | 3 | 67 | |
| GN 823-7-7-B-BP-NI-SW | 7 | 7 | 40 | 18 | 10 | 22 | 4.3 | 30 | 34.5 | 2.5 | 35 | 10 | 48 | 3 | 69 | |
| GN 823-7-7-B-BR-NI-SW | 7 | 7 | 40 | 18 | 10 | 22 | 4.3 | 30 | 34.5 | 2.5 | 35 | 10 | 48 | 3 | 69 | |
| GN 823-8-10-B-B-NI-SW | 8 | 10 | 50 | 23 | 14 | 26 | 4.3 | 38 | 42.5 | 2.5 | 43 | 13 | 60 | 3 | 125 | |
| GN 823-8-10-B-BP-NI-SW | 8 | 10 | 50 | 23 | 14 | 26 | 4.3 | 38 | 42.5 | 2.5 | 43 | 13 | 60 | 3 | 127 | |
| GN 823-8-10-B-BR-NI-SW | 8 | 10 | 50 | 23 | 14 | 26 | 4.3 | 38 | 42.5 | 2.5 | 43 | 13 | 60 | 3 | 127 | |
| GN 823-10-10-B-B-NI-SW | 10 | 10 | 50 | 23 | 14 | 26 | 4.3 | 38 | 42.5 | 2.5 | 43 | 13 | 60 | 3 | 125 | |
| GN 823-10-10-B-BP-NI-SW | 10 | 10 | 50 | 23 | 14 | 26 | 4.3 | 38 | 42.5 | 2.5 | 43 | 13 | 60 | 3 | 129 | |
| GN 823-10-10-B-BR-NI-SW | 10 | 10 | 50 | 23 | 14 | 26 | 4.3 | 38 | 42.5 | 2.5 | 43 | 13 | 60 | 3 | 129 |
Характеристики
Типы
- Тип B: без фиксации в отжатом положении
- Тип C: с фиксацией в отжатом положении
Обозначение
- Обозначение B: вращающийся
- Обозначение BP: защита от скручивания, параллельный
- Обозначение BR: защита от скручивания, перпендикулярный
Направляющий корпус
Нержавеющая сталь AISI 304 NI
Штифт фиксатора
Нержавеющая сталь AISI 303
Рукоятка
Пластик, полифталамид (PPA)
- Армирование стекловолокном
- Чёрный SW
Нажимная пружина
Нержавеющая сталь AISI 302
Информация
Стопорные штифты GN 823 с рукояткой управления могут использоваться для блокировки кареток в направляющих, например. Штифт фиксатора втягивается просто прижатием рукоятки управления.
Кроме того, тип C позволяет приведение в действие путём натяжения и блокировки штифта фиксатора в убранном положении (отжатом положении).
Принадлежности
Техническая информация
Примеры применения
