Серия GN 822.7
GN 822.7
Миниатюрные стопорные штифты из нержавеющей стали
с фиксацией и без фиксации в отжатом положении (отключаемые и неотключаемые)
Миниатюрные стопорные штифты, нержавеющая сталь / ручка из пластика
Исполнения серии GN 822.7

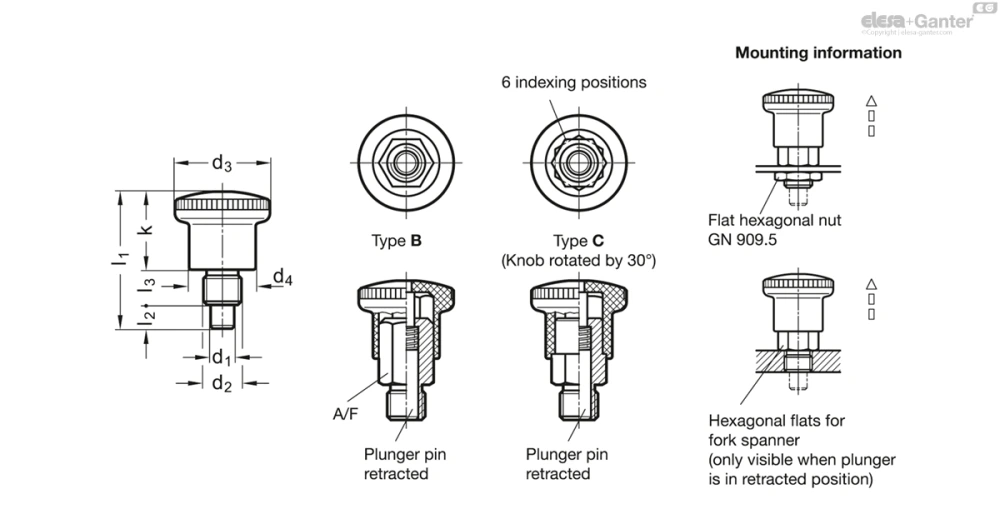

Изображения
Схемы
GN 822.7
Таблица моделей — Миниатюрные стопорные штифты из нержавеющей стали
| Артикул |
|
|
|
|
|
|
|
|
|
|
|
|
В корзину |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| GN 822.7-4-M8-B | 4 | M 8 | 21 | 15 | 27.5 | 5 | 6 | 16.5 | 10 | 4 | 12 | 14 | |
| GN 822.7-4-M8x1-B | 4 | M 8 x 1 | 21 | 15 | 27.5 | 5 | 6 | 16.5 | 10 | 4 | 12 | 14 | |
| GN 822.7-5-M10-B | 5 | M 10 | 25 | 18 | 34 | 6 | 8 | 20 | 12 | 6 | 16 | 25 | |
| GN 822.7-5-M10x1-B | 5 | M 10 x 1 | 25 | 18 | 34 | 6 | 8 | 20 | 12 | 6 | 16 | 26 | |
| GN 822.7-6-M10-B | 6 | M 10 | 25 | 18 | 34 | 6 | 8 | 20 | 12 | 6 | 16 | 24 | |
| GN 822.7-6-M10x1-B | 6 | M 10 x 1 | 25 | 18 | 34 | 6 | 8 | 20 | 12 | 6 | 16 | 26 | |
| GN 822.7-6-M12-B | 6 | M 12 | 28 | 20 | 40.5 | 7 | 10 | 23.5 | 14 | 10 | 23 | 40 | |
| GN 822.7-6-M12x1,5-B | 6 | M 12 x 1.5 | 28 | 20 | 40.5 | 7 | 10 | 23.5 | 14 | 10 | 23 | 41 | |
| GN 822.7-7-M12-B | 7 | M 12 | 28 | 20 | 40.5 | 7 | 10 | 23.5 | 14 | 10 | 23 | 40 | |
| GN 822.7-7-M12x1,5-B | 7 | M 12 x 1.5 | 28 | 20 | 40.5 | 7 | 10 | 23.5 | 14 | 10 | 23 | 41 | |
| GN 822.7-8-M16-B | 8 | M 16 | 33 | 23 | 47.5 | 10 | 12 | 25.5 | 17 | 11 | 35 | 67 | |
| GN 822.7-8-M16x1,5-B | 8 | M 16 x 1.5 | 33 | 23 | 47.5 | 10 | 12 | 25.5 | 17 | 11 | 35 | 68 | |
| GN 822.7-10-M16-B | 10 | M 16 | 33 | 23 | 47.5 | 10 | 12 | 25.5 | 17 | 11 | 35 | 69 | |
| GN 822.7-10-M16x1,5-B | 10 | M 16 x 1.5 | 33 | 23 | 47.5 | 10 | 12 | 25.5 | 17 | 11 | 35 | 70 | |
| GN 822.7-4-M8-C | 4 | M 8 | 21 | 15 | 27.5 | 5 | 6 | 16.5 | 10 | 4 | 12 | 14 | |
| GN 822.7-4-M8x1-C | 4 | M 8 x 1 | 21 | 15 | 27.5 | 5 | 6 | 16.5 | 10 | 4 | 12 | 14 | |
| GN 822.7-5-M10-C | 5 | M 10 | 25 | 18 | 34 | 6 | 8 | 20 | 12 | 6 | 16 | 24 | |
| GN 822.7-5-M10x1-C | 5 | M 10 x 1 | 25 | 18 | 34 | 6 | 8 | 20 | 12 | 6 | 16 | 25 | |
| GN 822.7-6-M10-C | 6 | M 10 | 25 | 18 | 34 | 6 | 8 | 20 | 12 | 6 | 16 | 24 | |
| GN 822.7-6-M10x1-C | 6 | M 10 x 1 | 25 | 18 | 34 | 6 | 8 | 20 | 12 | 6 | 16 | 25 | |
| GN 822.7-6-M12-C | 6 | M 12 | 28 | 20 | 40.5 | 7 | 10 | 23.5 | 14 | 10 | 23 | 40 | |
| GN 822.7-6-M12x1,5-C | 6 | M 12 x 1.5 | 28 | 20 | 40.5 | 7 | 10 | 23.5 | 14 | 10 | 23 | 39 | |
| GN 822.7-7-M12-C | 7 | M 12 | 28 | 20 | 40.5 | 7 | 10 | 23.5 | 14 | 10 | 23 | 39 | |
| GN 822.7-7-M12x1,5-C | 7 | M 12 x 1.5 | 28 | 20 | 40.5 | 7 | 10 | 23.5 | 14 | 10 | 23 | 40 | |
| GN 822.7-8-M16-C | 8 | M 16 | 33 | 23 | 47.5 | 10 | 12 | 25.5 | 17 | 11 | 35 | 65 | |
| GN 822.7-8-M16x1,5-C | 8 | M 16 x 1.5 | 33 | 23 | 47.5 | 10 | 12 | 25.5 | 17 | 11 | 35 | 65 | |
| GN 822.7-10-M16-C | 10 | M 16 | 33 | 23 | 47.5 | 10 | 12 | 25.5 | 17 | 11 | 35 | 67 | |
| GN 822.7-10-M16x1,5-C | 10 | M 16 x 1.5 | 33 | 23 | 47.5 | 10 | 12 | 25.5 | 17 | 11 | 35 | 60 |
Характеристики
Типы
- Тип B: без фиксации в отжатом положении, с пластиковой ручкой
- Тип BN: без фиксации в отжатом положении, с ручкой из нержавеющей стали
- Тип C: с фиксацией в отжатом положении, с пластиковой ручкой
- Тип CN: с фиксацией в отжатом положении, с ручкой из нержавеющей стали
Направляющий корпус / штифт
Нержавеющая сталь AISI 303
пружина
Нержавеющая сталь AISI 301
Вариант исполнения с ручкой из пластика
Ручка типов B и C
- Пластик (полиамид PA)
- чёрный цвет, матовая отделка
- не съёмная
Вариант исполнения с ручкой из нержавеющей стали
Ручка типов BN и CN
- Нержавеющая сталь AISI CF-8
- матовая отделка, дробеструйная обработка
- не съёмная
Информация
Миниатюрные стопорные штифты GN 822.7 отличаются компактными размерами.
Аналогичная модели миниатюрных стопорных штифтов GN 822 , данная модель объединяет ту же продуманную конструкцию и комплектуется ассортиментом болтовых и резьбовых соединений всех размеров. Миниатюры представляют собой экономичный аналог стопорных штифтов GN 607/ GN 607.1 соответствующих размеров по разумной цене. Для монтажа необходимо сначала повернуть кнопку с насечкой на миниатюрном стопорном штифте. При вытягивании стопорного штифта освободится шестигранная гайка, которую следует затянуть гаечным ключом с незамкнутым зевом.
Плоскости контргайки, к которым прикладывается гаечный ключ, можно обнаружить при оттягивании штифта. Миниатюрный стопорный штифт можно легко затянуть с помощью вилочного гаечного ключа.
Кнопку фиксатора типа C или CN можно повернуть на 30° после оттягивания стопорного штифта, блокируя его в оттянутом положении с помощью стопорного фиксатора.
По запросу
- с красной ручкой
Техническая информация
Вопрос о продукции
Спросите о серии GN 822.7 — ответим на указанную почту. Вопрос попадёт менеджеру вместе с артикулом, повторять его не нужно.
