Миниатюрные стопорные штифты
Сталь / нержавеющая сталь, открытый фиксирующий механизм, с фиксацией и без фиксации в отжатом положении (отключаемые и неотключаемые)
Миниатюрные стопорные штифты, сталь
Исполнения серии GN 822.1
GN 822.1
Миниатюрные стопорные штифты
Сталь / нержавеющая сталь, открытый фиксирующий механизм, с фиксацией и без фиксации в отжатом положении (отключаемые и неотключаемые)

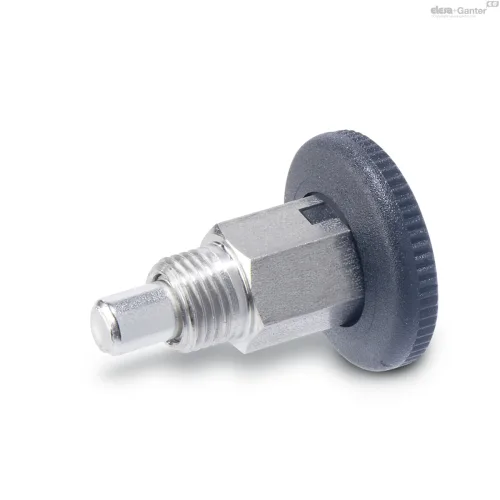

GN 822.1-NI
Миниатюрные стопорные штифты
Сталь / нержавеющая сталь, открытый фиксирующий механизм, с фиксацией и без фиксации в отжатом положении (отключаемые и неотключаемые)
Изображения

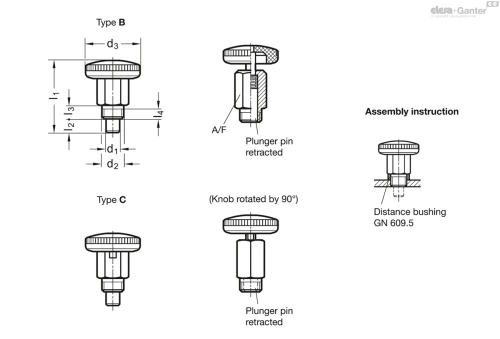

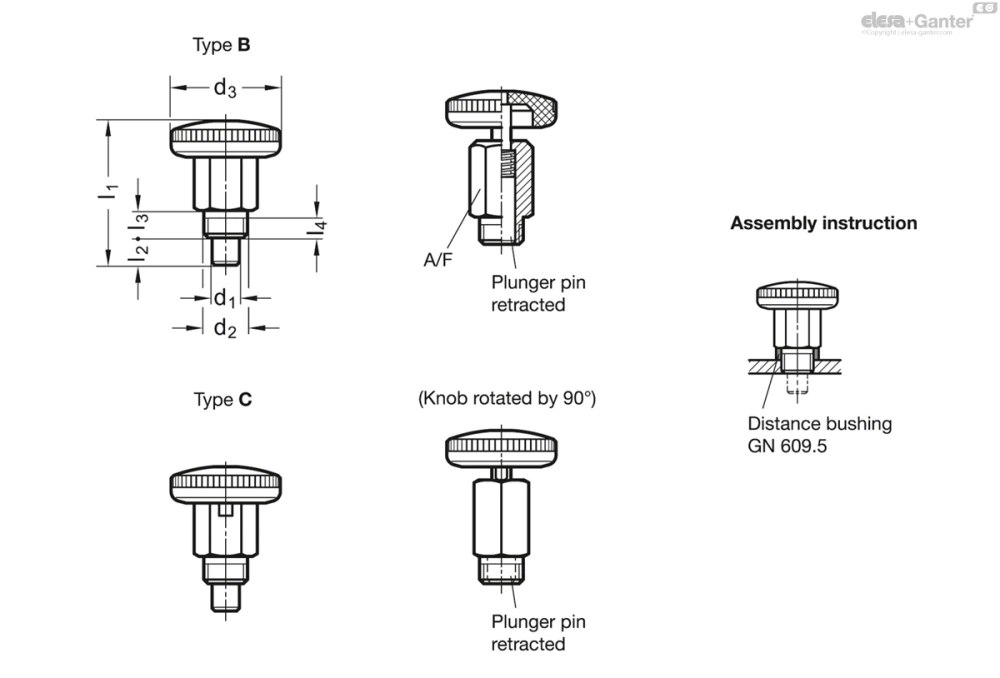

Схемы
GN 822.1
Таблица моделей — Миниатюрные стопорные штифты
| Артикул |
|
|
|
|
|
|
|
|
|
|
|
В корзину |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| GN 822.1-4-B-ST | 4 | M 8 x 0.75 | 21 | 26.5 | 5 | 5 | 3.5 | 10 | 4.5 | 12 | 13 | |
| GN 822.1-5-B-ST | 5 | M 8 x 0.75 | 21 | 26.5 | 5 | 5 | 3.5 | 10 | 4.5 | 12 | 13 | |
| GN 822.1-6-B-ST | 6 | M 10 x 1 | 25 | 34 | 7 | 7 | 4.5 | 12 | 5 | 18 | 23 | |
| GN 822.1-7-B-ST | 7 | M 10 x 1 | 25 | 34 | 7 | 7 | 4.5 | 12 | 5 | 18 | 24 | |
| GN 822.1-4-C-ST | 4 | M 8 x 0.75 | 21 | 26.5 | 5 | 5 | 3.5 | 10 | 4.5 | 12 | 12 | |
| GN 822.1-5-C-ST | 5 | M 8 x 0.75 | 21 | 26.5 | 5 | 5 | 3.5 | 10 | 4.5 | 12 | 12 | |
| GN 822.1-6-C-ST | 6 | M 10 x 1 | 25 | 34 | 7 | 7 | 4.5 | 12 | 5 | 18 | 22 | |
| GN 822.1-7-C-ST | 7 | M 10 x 1 | 25 | 34 | 7 | 7 | 4.5 | 12 | 5 | 18 | 23 | |
| GN 822.1-4-B-ST-RT | 4 | M 8 x 0.75 | 21 | 26.5 | 5 | 5 | 3.5 | 10 | 4.5 | 12 | 13 | |
| GN 822.1-5-B-ST-RT | 5 | M 8 x 0.75 | 21 | 26.5 | 5 | 5 | 3.5 | 10 | 4.5 | 12 | 13 | |
| GN 822.1-6-B-ST-RT | 6 | M 10 x 1 | 25 | 34 | 7 | 7 | 4.5 | 12 | 5 | 18 | 23 | |
| GN 822.1-7-B-ST-RT | 7 | M 10 x 1 | 25 | 34 | 7 | 7 | 4.5 | 12 | 5 | 18 | 24 | |
| GN 822.1-4-C-ST-RT | 4 | M 8 x 0.75 | 21 | 26.5 | 5 | 5 | 3.5 | 10 | 4.5 | 12 | 12 | |
| GN 822.1-5-C-ST-RT | 5 | M 8 x 0.75 | 21 | 26.5 | 5 | 5 | 3.5 | 10 | 4.5 | 12 | 12 | |
| GN 822.1-6-C-ST-RT | 6 | M 10 x 1 | 25 | 34 | 7 | 7 | 4.5 | 12 | 5 | 18 | 22 | |
| GN 822.1-7-C-ST-RT | 7 | M 10 x 1 | 25 | 34 | 7 | 7 | 4.5 | 12 | 5 | 18 | 23 |
Характеристики
Типы
- Тип B: без фиксации в отжатом положении (неотключаемые)
- Тип C: с фиксацией в отжатом положении (отключаемые)
Вариант исполнения из стали ST
гальванически оцинкована с голубой пассивацией
Вариант исполнения из нержавеющей стали AISI 303 NI
Штифт
Нержавеющая сталь AISI 303
пружина
Нержавеющая сталь AISI 301
Ручка пластиковая (полиамид PA)
- чёрный цвет, матовая отделка
- красный цвет, RAL 3000 RT
- не съёмная
Информация
Миниатюрные стопорные штифты GN 822.1 отличаются компактными размерами. Они разработаны для установки в конструкциях из тонкого листового металла.
Тип C с фиксацией во втянутом положении применяется в случаях, когда необходимо, чтобы стержень фиксатора самостоятельно удерживался в оттянутом положении. Для отжатия штифта необходимо оттянуть ручку и повернуть её на 90°. Паз удерживает штифт в этом положении.
