Серия GN 822
GN 822
Миниатюрные стопорные штифты
Сталь / нержавеющая сталь, закрытый поворотный механизм, с фиксацией и без фиксации в отжатом положении (отключаемые и неотключаемые)
Миниатюрные стопорные штифты, сталь
Исполнения серии GN 822
GN 822
Миниатюрные стопорные штифты
Сталь / нержавеющая сталь, закрытый поворотный механизм, с фиксацией и без фиксации в отжатом положении (отключаемые и неотключаемые)
GN 822-NI
Миниатюрные стопорные штифты
Сталь / нержавеющая сталь, закрытый поворотный механизм, с фиксацией и без фиксации в отжатом положении (отключаемые и неотключаемые)
Изображения

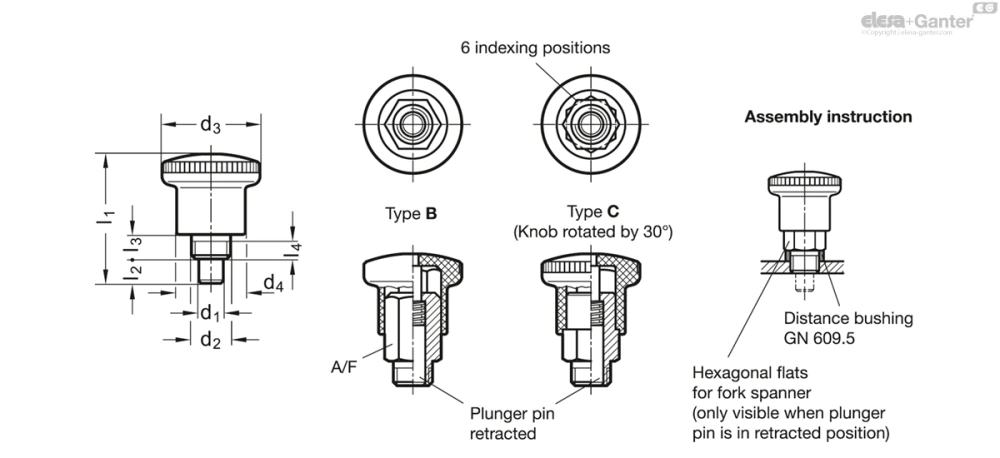

Схемы
GN 822
Таблица моделей — Миниатюрные стопорные штифты
| Артикул |
|
|
|
|
|
|
|
|
|
|
|
|
В корзину |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| GN 822-4-B-ST | 4 | M 8 x 0.75 | 21 | 15 | 26.5 | 5 | 5 | 3.5 | 10 | 4.5 | 12 | 13 | |
| GN 822-5-B-ST | 5 | M 8 x 0.75 | 21 | 15 | 26.5 | 5 | 5 | 3.5 | 10 | 4.5 | 12 | 14 | |
| GN 822-6-B-ST | 6 | M 10 x 1 | 25 | 18 | 34 | 7 | 7 | 4.5 | 12 | 5 | 18 | 25 | |
| GN 822-7-B-ST | 7 | M 10 x 1 | 25 | 18 | 34 | 7 | 7 | 4.5 | 12 | 5 | 18 | 26 | |
| GN 822-4-C-ST | 4 | M 8 x 0.75 | 21 | 15 | 26.5 | 5 | 5 | 3.5 | 10 | 4.5 | 12 | 14 | |
| GN 822-5-C-ST | 5 | M 8 x 0.75 | 21 | 15 | 26.5 | 5 | 5 | 3.5 | 10 | 4.5 | 12 | 14 | |
| GN 822-6-C-ST | 6 | M 10 x 1 | 25 | 18 | 34 | 7 | 7 | 4.5 | 12 | 5 | 18 | 24 | |
| GN 822-7-C-ST | 7 | M 10 x 1 | 25 | 18 | 34 | 7 | 7 | 4.5 | 12 | 5 | 18 | 30 | |
| GN 822-4-B-ST-RT | 4 | M 8 x 0.75 | 21 | 15 | 26.5 | 5 | 5 | 3.5 | 10 | 4.5 | 12 | 13 | |
| GN 822-5-B-ST-RT | 5 | M 8 x 0.75 | 21 | 15 | 26.5 | 5 | 5 | 3.5 | 10 | 4.5 | 12 | 14 | |
| GN 822-6-B-ST-RT | 6 | M 10 x 1 | 25 | 18 | 34 | 7 | 7 | 4.5 | 12 | 5 | 18 | 25 | |
| GN 822-7-B-ST-RT | 7 | M 10 x 1 | 25 | 18 | 34 | 7 | 7 | 4.5 | 12 | 5 | 18 | 26 | |
| GN 822-4-C-ST-RT | 4 | M 8 x 0.75 | 21 | 15 | 26.5 | 5 | 5 | 3.5 | 10 | 4.5 | 12 | 14 | |
| GN 822-5-C-ST-RT | 5 | M 8 x 0.75 | 21 | 15 | 26.5 | 5 | 5 | 3.5 | 10 | 4.5 | 12 | 14 | |
| GN 822-6-C-ST-RT | 6 | M 10 x 1 | 25 | 18 | 34 | 7 | 7 | 4.5 | 12 | 5 | 18 | 24 | |
| GN 822-7-C-ST-RT | 7 | M 10 x 1 | 25 | 18 | 34 | 7 | 7 | 4.5 | 12 | 5 | 18 | 30 |
Характеристики
Типы
- Тип B: без фиксации в отжатом положении
- Тип C: с фиксацией в отжатом положении
Вариант исполнения из стали ST
гальванически оцинкована с голубой пассивацией
Вариант исполнения из нержавеющей стали AISI 303 NI
Ось
Нержавеющая сталь AISI 303
пружина
Нержавеющая сталь AISI 301
Ручка пластиковая (полиамид ПА)
- чёрный цвет, матовая отделка
- красный цвет, RAL 3000 RT
- чёрный цвет, матовая отделка
Информация
Миниатюрные стопорные штифты GN 822 отличаются компактными размерами. Они разработаны для установки в конструкциях из тонкого листового металла.
Чтобы установить штифты в рабочее положение, необходимо придерживать их за ручку с зубчатой насечкой. Плоскости контргайки, к которым прикладывается гаечный ключ, можно обнаружить при оттягивании стержня. Миниатюрный стопорный штифт можно легко затянуть с помощью вилочного гаечного ключа.
Ручка фиксатора типа C поворачивается на 30°, а насечка удерживает ручку в этом положении.
Аксессуары
Распорные втулки GN 609.5 следует заказывать отдельно.
Техническая информация
Вопрос о продукции
Спросите о серии GN 822 — ответим на указанную почту. Вопрос попадёт менеджеру вместе с артикулом, повторять его не нужно.
