Серия GN 820.6
GN 820.6-ST
Прижимы и зажимные устройства
Сталь / нержавеющая сталь, рукоятка управления с Т-образной ручкой
Сталь
Исполнения серии GN 820.6
Изображения
Схемы

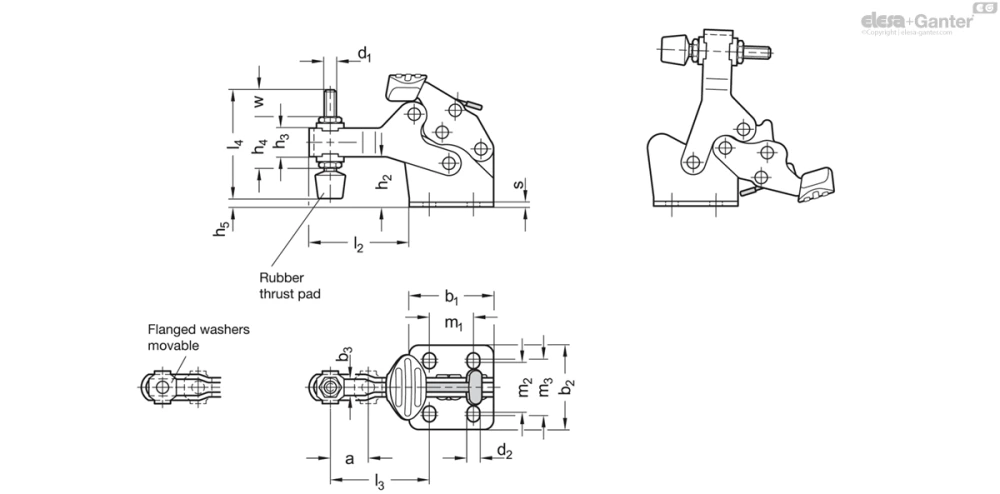

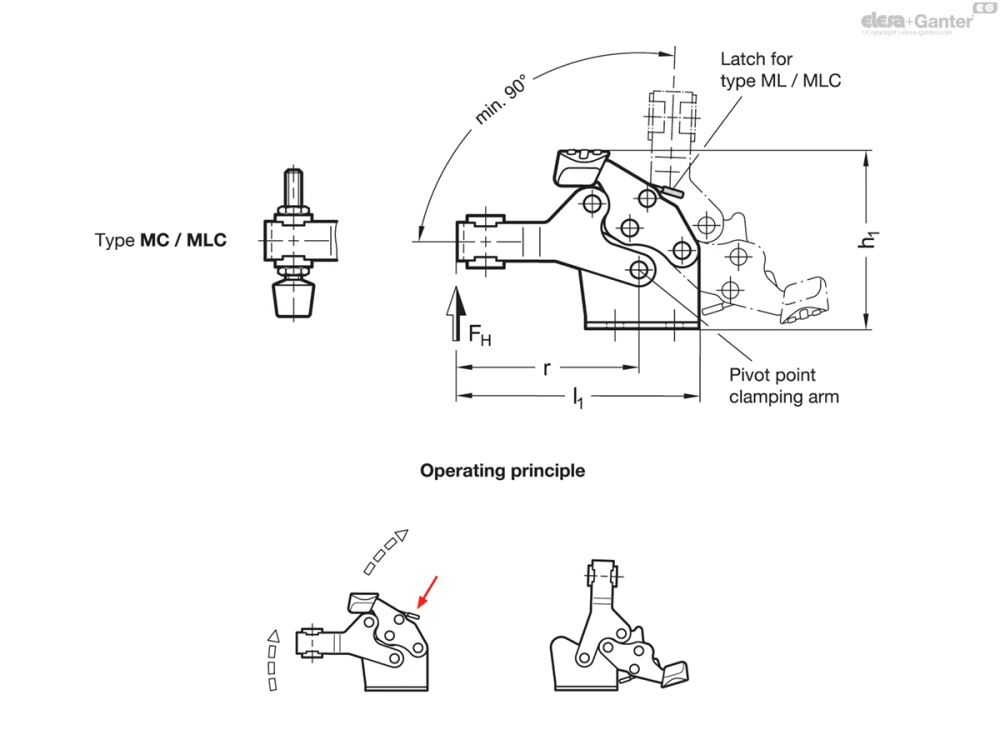

GN 820.6-ST
Таблица моделей — Прижимы и зажимные устройства
| Артикул |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
В корзину |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| GN 820.6-80-M-ST | 80 | 900 | 10 | 26 | 26 | 5.5 | - | 4.5 | 46 | 18 | 9 | - | - | 57 | 31 | 32.5 | - | 13.5 | 15.5 | 16.5 | 38 | 2 | - | 67 | |
| GN 820.6-80-MC-ST | 80 | 900 | 10 | 26 | 26 | 5.5 | M 5 | 4.5 | 46 | 18 | 9 | 16.5 | 3.2 | 57 | 31 | 32.5 | 45 | 13.5 | 15.5 | 16.5 | 38 | 2 | 17.6 | 77 | |
| GN 820.6-80-ML-ST | 80 | 900 | 10 | 26 | 26 | 5.5 | - | 4.5 | 46 | 18 | 9 | - | - | 57 | 31 | 32.5 | - | 13.5 | 15.5 | 16.5 | 38 | 2 | - | 67 | |
| GN 820.6-80-MLC-ST | 80 | 900 | 10 | 26 | 26 | 5.5 | M 5 | 4.5 | 46 | 18 | 9 | 16.5 | 3.2 | 57 | 31 | 32.5 | 45 | 13.5 | 15.5 | 16.5 | 38 | 2 | 17.6 | 77 | |
| GN 820.6-140-M-ST | 140 | 1300 | 17 | 44 | 44 | 8.5 | - | 6.6 | 69 | 26 | 15 | - | - | 96 | 49 | 52.6 | - | 23 | 26 | 29.5 | 62.5 | 2.5 | - | 217 | |
| GN 820.6-140-MC-ST | 140 | 1300 | 17 | 44 | 44 | 8.5 | M 8 | 6.6 | 69 | 26 | 15 | 26 | 2.6 | 96 | 49 | 52.6 | 68 | 23 | 26 | 29.5 | 62.5 | 2.5 | 24 | 80 | |
| GN 820.6-140-ML-ST | 140 | 1300 | 17 | 44 | 44 | 8.5 | - | 6.6 | 69 | 26 | 15 | - | - | 96 | 49 | 52.6 | - | 23 | 26 | 29.5 | 62.5 | 2.5 | - | 217 | |
| GN 820.6-140-MLC-ST | 140 | 1300 | 17 | 44 | 44 | 8.5 | M 8 | 6.6 | 69 | 26 | 15 | 26 | 2.6 | 96 | 49 | 52.6 | 68 | 23 | 26 | 29.5 | 62.5 | 2.5 | 24 | 80 | |
| GN 820.6-250-M-ST | 250 | 2400 | 24 | 64 | 64 | 10.5 | - | 8.7 | 96 | 34 | 20 | - | - | 131 | 67 | 72.6 | - | 35 | 37.5 | 38.5 | 89 | 3 | - | 528 | |
| GN 820.6-250-MC-ST | 250 | 2400 | 24 | 64 | 64 | 10.5 | M 10 | 8.7 | 96 | 34 | 20 | 35 | 6 | 131 | 67 | 72.6 | 77 | 35 | 37.5 | 38.5 | 89 | 3 | 21.2 | 583 | |
| GN 820.6-250-ML-ST | 250 | 2400 | 24 | 64 | 64 | 10.5 | - | 8.7 | 96 | 34 | 20 | - | - | 131 | 67 | 72.6 | - | 35 | 37.5 | 38.5 | 89 | 3 | - | 528 | |
| GN 820.6-250-MLC-ST | 250 | 2400 | 24 | 64 | 64 | 10.5 | M 10 | 8.7 | 96 | 34 | 20 | 35 | 6 | 131 | 67 | 72.6 | 77 | 35 | 37.5 | 38.5 | 89 | 3 | 21.2 | 583 |
Характеристики
Типы
- Тип M: без замыкающего механизма, с двумя фланцевыми шайбами
- Тип MC: без замыкающего механизма, с двумя фланцевыми шайбами и нажимным винтом GN 708.1
- Тип ML: с замыкающим механизмом, с двумя фланцевыми шайбами
- Тип MLC: с замыкающим механизмом, с двумя фланцевыми шайбами и нажимным винтом GN 708.1
Натяжной механизм
- Сталь ST
- Детали из листового металла
- Закалённая сталь С10, оцинкованная, глубокой пассивации
- Цапфы закаленные
- Опорные оси закаленные
- Подвижные части, смазанные специальной смазкой
- Нержавеющая сталь NI
- Детали из листового металла AISI 304
- Цапфы, опорные заклёпки AISI 304
- Подвижные части, смазанные специальной смазкой
Рукоятка
Пластик
красный цвет, маслостойкий
Фланцевые шайбы GN 898
- Оцинкованная сталь, воронёная пассивированная для ST
- Нержавеющая сталь AISI 304 для NI
Нажимные винты GN 708.1 для типа MC / MLC
- Оцинкованная сталь, воронёная пассивированная для ST
- Нержавеющая сталь AISI 304 для NI
- Резиновый наконечник
- Шор А 85
- Тип A (плоская нажимная подушка)
Информация
Шарнирно-рычажные зажимы GN 820.6 обладают крайне компактной конструкцией.
Типы ML / MLC надёжно фиксируются в зажатом положении для предотвращения случайного ослабления или ослабления, вызванного вибрациями. Зажим можно разжать одной рукой.
