Серия GN 820.2

GN 820.2-NI

Горизонтальные шарнирные зажимы

Сталь/нержавеющая сталь, с вертикальным основанием

Нержавеющая сталь

Таблица (PDF)

Исполнения серии GN 820.2

GN 820.2

Горизонтальные шарнирные зажимы

Сталь/нержавеющая сталь, с вертикальным основанием

GN 820.2-NI

Горизонтальные шарнирные зажимы

Сталь/нержавеющая сталь, с вертикальным основанием

GN 820.2-NI

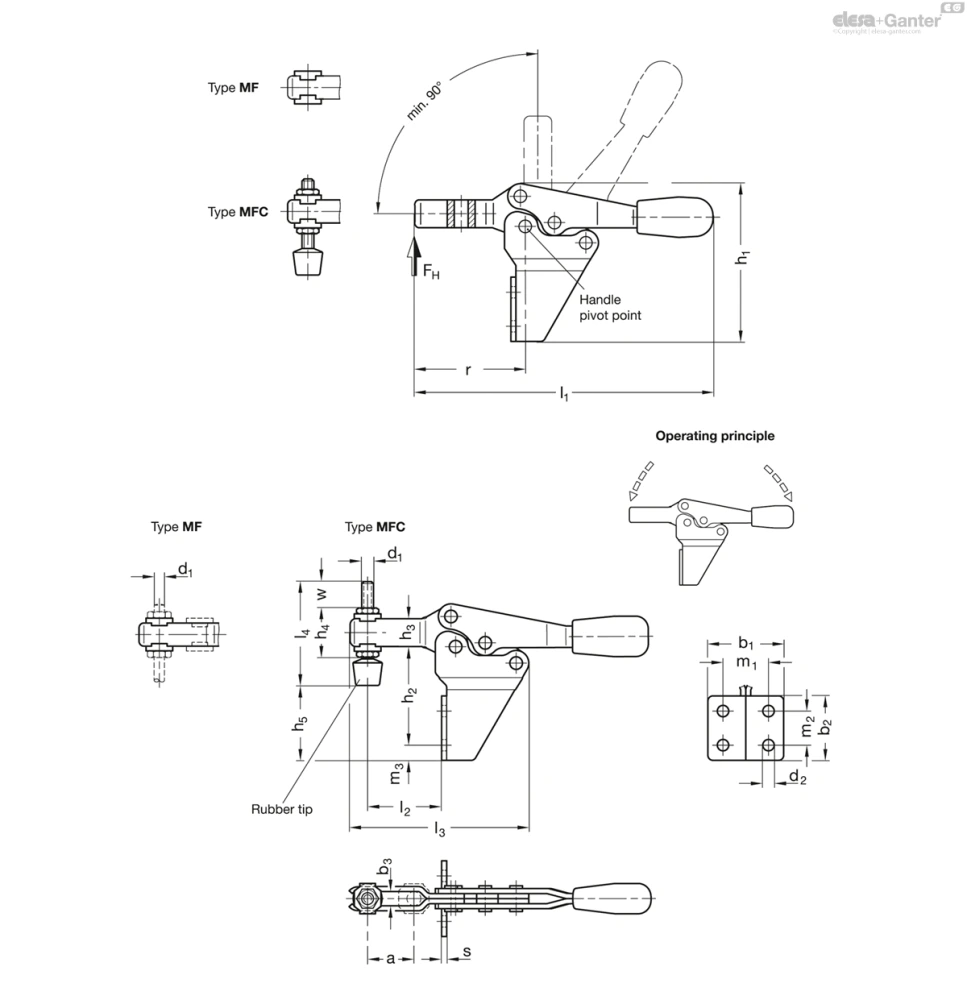

Таблица моделей — Горизонтальные шарнирные зажимы

Артикул	Размер	Fh в Н	a ≈	b₁	b₂	b₃	d₁	d₂	h₁	h₂	h₃	h₄	h_5max.	l₁	l₂	l₃	l₄	m₁	m₂	m₃	r	s	w	Вес (г)
GN 820.2-75-MF-NI	75	900	20	30	25.5	5.5	M 5	4.5	62	39	11	-	-	118	30	72	-	18	13.5	6	42.5	2	-	80
GN 820.2-130-MF-NI	130	1000	32	39	35	6.5	M 6	5.5	85	57.5	16	-	-	170	45	95	-	26	22	6.5	61	2.5	-	240
GN 820.2-230-MF-NI	230	1700	37	43	40	8.5	M 8	6.5	102	69	18	-	-	195	52	113	-	28.5	24	8	70	3	-	350
GN 820.2-75-MFC-NI	75	900	20	30	25.5	5.5	M 5	4.5	62	39	11	19	30	118	30	72	45	18	13.5	6	42.5	2	15	120
GN 820.2-130-MFC-NI	130	1000	32	39	35	6.5	M 6	5.5	85	57.5	16	25.5	47.5	170	45	95	55	26	22	6.5	61	2.5	17.5	260
GN 820.2-230-MFC-NI	230	1700	37	43	40	8.5	M 8	6.5	102	69	18	30	53	195	52	113	68	28.5	24	8	70	3	20	420

3D-модель Технические данные (PDF)

Характеристики

Типы

Тип MF: прихват-вилка с двумя фланцевыми шайбами

Тип МFC: швеллерный вариант с двумя фланцевыми шайбами и GN 708.1 шпиндельным узлом

Вариант исполнения из стали

Закалённая сталь С10, оцинкованная, глубокой пассивации

Цапфы закаленные

Опорные оси (для размера 355 и больше), закалённые

Все подвижные части

смазаны специальной смазкой

Рукоятка

Твёрдый маслостойкий пластик, цвет красный

Spindle assembly GN 708.1, Тип A

Оцинкованная сталь

Резиновый наконечник, по Шору А 85

Вариант исполнения из нержавеющей стали NI

Нержавеющая сталь AISI 304

Все подвижные части

смазаны специальной смазкой

Рукоятка

Твёрдый маслостойкий пластик, цвет красный

Spindle assembly GN 708.1, Тип A

Нержавеющая сталь AISI 304

Резиновый наконечник, по Шору А 85

Информация

Горизонтальные шарнирные зажимы GN 820 работают по правилу изгиба: рычаг и прижимная планка перемещаются в противоположных направлениях.

Для зажима им необходимо меньше пространства. В позиции зажима рукоятка находится в горизонтальном положении. Повернутая на 90° монтажная поверхность, в дополнение к точке прижима, позволяет сэкономить место.

Вместе с горизонтальными шарнирными зажимами в виде прихвата-вилки с двумя фланцевыми шайбами (Тип MF) могут использоваться специальные зажимные винты. Шпиндельный узел с наконечником из неопреновой резины также входит в комплект поставки Типа MFC.
