Серия GN 820

GN 820

Горизонтальные шарнирные зажимы

Горизонтальная рукоятка из стали / нержавеющей стали с горизонтальной монтажной опорой

Сталь

Таблица (PDF)

Исполнения серии GN 820

GN 820

Горизонтальные шарнирные зажимы

Горизонтальная рукоятка из стали / нержавеющей стали с горизонтальной монтажной опорой

GN 820-NI

Горизонтальные шарнирные зажимы

Горизонтальная рукоятка из стали / нержавеющей стали с горизонтальной монтажной опорой

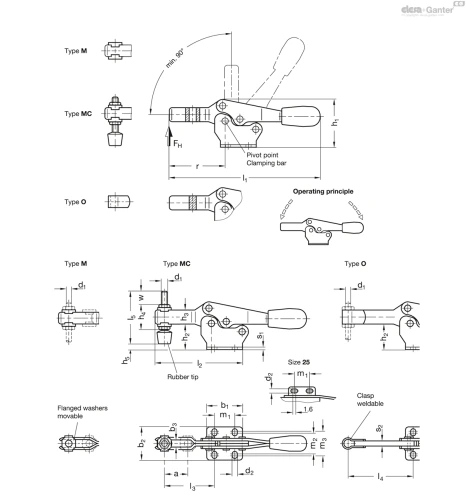

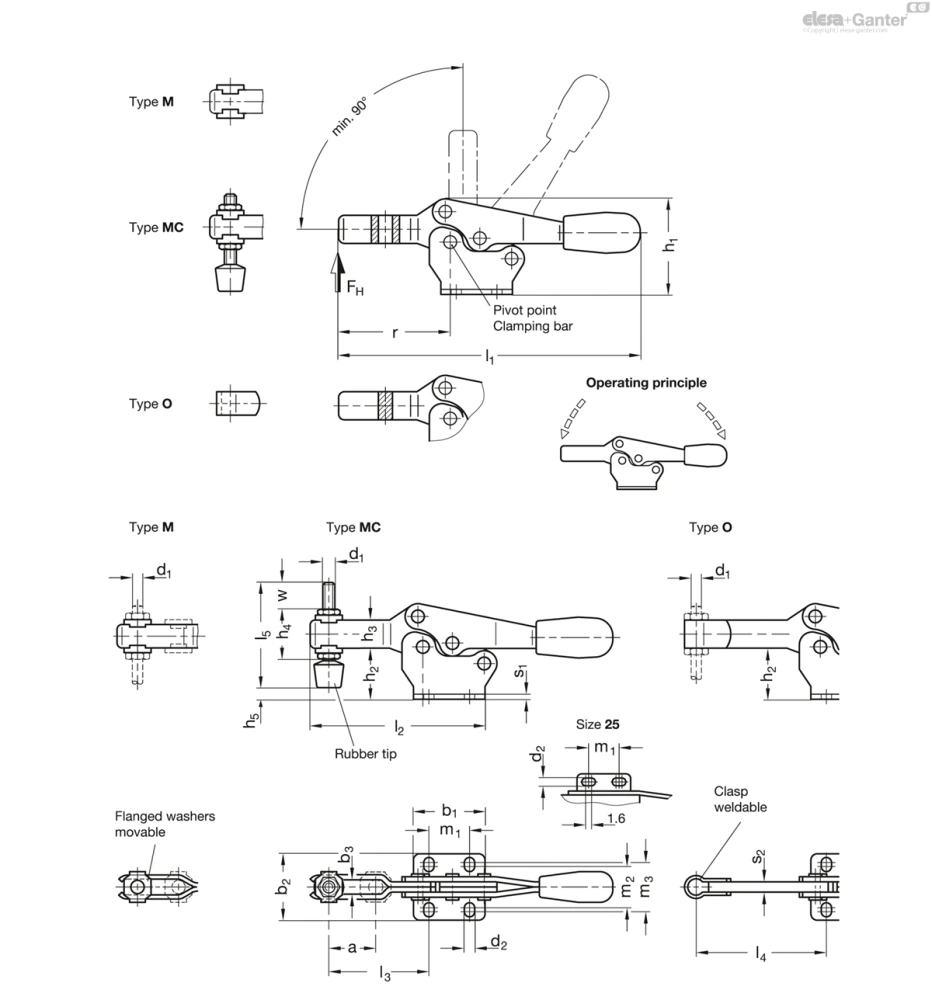

GN 820

Таблица моделей — Горизонтальные шарнирные зажимы

Артикул	Размер	Fh в Н	a ≈	b₁	b₂	b₃	d₁	d₂	h₁≈	h₂	h₃	h₄	h_5max.	l₁≈	l₂≈	l₃≈	l_4max.	l₅	m₁	m₂	m₃	r	s₁	s₂	w	Вес (г)
GN 820-25-M	25**	400	10	24	24.5	4.3	M 4	4.3	23	12	7	13.5	-	69	43	20	-	23	15	16	16	24.5	1.2	-	4	25
GN 820-25-MC	25**	400	10	24	24.5	4.3	M 4	4.3	23	12	7	13.5	-	69	43	20	-	23	15	16	16	24.5	1.2	-	4	30
GN 820-75-M	75	900	20	28	26	5.5	M 5	4.5	37	20	11	19	5	118	67	40	49.5	45	13.5	16	19	43	2	4	15	87
GN 820-75-MC	75	900	20	28	26	5.5	M 5	4.5	37	20	11	19	5	118	67	40	49.5	45	13.5	16	19	43	2	4	15	90
GN 820-75-O	75	900	20	28	26	5.5	M 5	4.5	37	20	11	19	5	118	67	40	49.5	45	13.5	16	19	43	2	4	15	90
GN 820-130-M	130	1000	32	36	40	6.5	M 6	5.5	51	30.5	16	25.5	14	168	92	53	64	55	26	22.4	28.4	62	2.5	5	17.5	201
GN 820-130-MC	130	1000	32	36	40	6.5	M 6	5.5	51	30.5	16	25.5	14	168	92	53	64	55	26	22.4	28.4	62	2.5	5	17.5	215
GN 820-130-O	130	1000	32	36	40	6.5	M 6	5.5	51	30.5	16	25.5	14	168	92	53	64	55	26	22.4	28.4	62	2.5	5	17.5	200
GN 820-230-M	230	1700	37	44	42	8.5	M 8	6.5	61.5	36.5	18	30	12.5	196	110	63.5	78	68	26	26	31.5	72	3	6	20	310
GN 820-230-MC	230	1700	37	44	42	8.5	M 8	6.5	61.5	36.5	18	30	12.5	196	110	63.5	78	68	26	26	31.5	72	3	6	20	350
GN 820-230-O	230	1700	37	44	42	8.5	M 8	6.5	61.5	36.5	18	30	12.5	196	110	63.5	78	68	26	26	31.5	72	3	6	20	340
GN 820-355-M	355	1800	58	60	56	10.4	M 10	8.5	83	50	22	37	23.5	270	161	96	115	77	41	38.8	43	108.5	3.5	7	19	700
GN 820-355-MC	355	1800	58	60	56	10.4	M 10	8.5	83	50	22	37	23.5	270	161	96	115	77	41	38.8	43	108.5	3.5	7	19	750
GN 820-355-O	355	1800	58	60	56	10.4	M 10	8.5	83	50	22	37	23.5	270	161	96	115	77	41	38.8	43	108.5	3.5	7	19	717
GN 820-455-MC	455	3200	65	70	65	12.4	M 12	8.5	98.5	60	26	43	27.5	309	186	116	135	100	41.5	40	43	126	4	10	33	1320
GN 820-455-O	455	3200	65	70	65	12.4	M 12	8.5	98.5	60	26	43	27.5	309	186	116	135	100	41.5	40	43	126	4	10	33	1200

3D-модель Технические данные (PDF)

Характеристики

Типы

Тип M: вилочный прихват с двумя фланцевыми шайбами

Тип MC: вилочный прихват с двумя фланцевыми шайбами и нажимным винтом GN 708.1

Тип O: цельнолитой прихват со скобой для сварки

Вариант исполнения из стали

Вязкая сталь C10

Оцинкованный, синий пассивированный

Цапфы закаленные

Опорные оси (для размера 355 и больше), закалённые

Все подвижные части

смазаны специальной смазкой

Рукоятка

Твёрдый маслостойкий пластик, цвет красный

Нажимной винт GN 708.1, Тип A

Оцинкованная сталь

Резиновый наконечник, по Шору А 85

Вариант исполнения из нержавеющей стали NI

Нержавеющая сталь AISI 304

Все подвижные части

смазаны специальной смазкой

Рукоятка

Твёрдый маслостойкий пластик, цвет красный

Нажимной винт GN 708.1, Тип A

Нержавеющая сталь AISI 304

Резиновый наконечник, по Шору А 85

Информация

Переключаемые зажимы GN 820 работают по принципу переключения: рукоятка и зажимное устройство двигаются в противоположных направлениях.

Для зажима требуется меньше пространства. В позиции зажима рукоятка находится в горизонтальном положении.

В переключаемых зажимах в швеллерном варианте исполнения с двумя фланцевыми шайбами (тип М) может быть предусмотрено использование специального нажимного винта. В тип МС также входит нажимной винт с наконечником из неопренового каучука.

Переключаемые зажимы типа О могут использоваться путём приваривания прихвата, на котором затем можно разместить зависящий от области применения прижимной крепёжный элемент, или путём использования планки в сочетании с GN 809 держателями нажимных винтов для удержания изделия на месте.
