Серия GN 81700
GN 81700-NI-BK
Штифты стопорные
Сталь / нержавеющая сталь, со специальным наконечником
Нержавеющая сталь, без фиксации в отжатом положении, с контргайкой
Исполнения серии GN 81700
GN 81700-NI-B
Штифты стопорные
Сталь / нержавеющая сталь, со специальным наконечником
GN 81700-NI-BK
Штифты стопорные
Сталь / нержавеющая сталь, со специальным наконечником
GN 81700-NI-C
Штифты стопорные
Сталь / нержавеющая сталь, со специальным наконечником
GN 81700-NI-CK
Штифты стопорные
Сталь / нержавеющая сталь, со специальным наконечником
GN 81700-ST-B
Штифты стопорные
Сталь / нержавеющая сталь, со специальным наконечником
GN 81700-ST-BK
Штифты стопорные
Сталь / нержавеющая сталь, со специальным наконечником
GN 81700-ST-C
Штифты стопорные
Сталь / нержавеющая сталь, со специальным наконечником
GN 81700-ST-CK
Штифты стопорные
Сталь / нержавеющая сталь, со специальным наконечником
Изображения
Схемы
GN 81700-NI-BK
Таблица моделей — Штифты стопорные
| Артикул |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
В корзину |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| GN 81700-5-8-BK-KA-NI | M 10 x 1 | 19 | 5 | - | - | 16 | 8 | 40 | 18 | 6 | - | 12 | - | - | 5 | 18 | 25 | |
| GN 81700-5-8-BK-MA-NI | M 10 x 1 | 19 | 5 | - | - | 16 | 8 | 40 | 18 | 6 | - | 12 | - | - | 5 | 18 | 26 | |
| GN 81700-5-8-BK-SB-NI | M 10 x 1 | 19 | 5 | - | - | 16 | 8 | 40 | 18 | 6 | - | 12 | - | - | 5 | 18 | 26 | |
| GN 81700-5-8-BK-SC-NI | M 10 x 1 | 19 | 5 | - | - | 16 | 8 | 40 | 18 | 6 | - | 12 | - | - | 5 | 18 | 26 | |
| GN 81700-5-8-BK-SD-NI | M 10 x 1 | 19 | 5 | - | - | 16 | 8 | 40 | 18 | 6 | - | 12 | - | - | 5 | 18 | 26 | |
| GN 81700-5-8-BK-SE-NI | M 10 x 1 | 19 | 5 | M 3 | - | 16 | 8 | 40 | 18 | 6 | 4.5 | 12 | 4 | - | 5 | 18 | 26 | |
| GN 81700-5-8-BK-SF-NI | M 10 x 1 | 19 | 5 | - | M 3 | 16 | 8 | 40 | 18 | 6 | - | 12 | 4 | 6 | 5 | 18 | 25 | |
| GN 81700-6-9-BK-KA-NI | M 12 x 1.5 | 23 | 6 | - | - | 20 | 9 | 48 | 22 | 6 | - | 14 | - | - | 6 | 25 | 41 | |
| GN 81700-6-9-BK-MA-NI | M 12 x 1.5 | 23 | 6 | - | - | 20 | 9 | 48 | 22 | 6 | - | 14 | - | - | 6 | 25 | 42 | |
| GN 81700-6-9-BK-SB-NI | M 12 x 1.5 | 23 | 6 | - | - | 20 | 9 | 48 | 22 | 6 | - | 14 | - | - | 6 | 25 | 41 | |
| GN 81700-6-9-BK-SC-NI | M 12 x 1.5 | 23 | 6 | - | - | 20 | 9 | 48 | 22 | 6 | - | 14 | - | - | 6 | 25 | 41 | |
| GN 81700-6-9-BK-SD-NI | M 12 x 1.5 | 23 | 6 | - | - | 20 | 9 | 48 | 22 | 6 | - | 14 | - | - | 6 | 25 | 42 | |
| GN 81700-6-9-BK-SE-NI | M 12 x 1.5 | 23 | 6 | M 4 | - | 20 | 9 | 48 | 22 | 6 | 6 | 14 | 5 | - | 6 | 25 | 42 | |
| GN 81700-6-9-BK-SF-NI | M 12 x 1.5 | 23 | 6 | - | M 4 | 20 | 9 | 48 | 22 | 6 | - | 14 | 5 | 8 | 6 | 25 | 41 | |
| GN 81700-8-12-BK-KA-NI | M 16 x 1.5 | 28 | 8 | - | - | 24 | 12 | 58 | 26 | 8 | - | 17 | - | - | 8.5 | 28 | 88 | |
| GN 81700-8-12-BK-MA-NI | M 16 x 1.5 | 28 | 8 | - | - | 24 | 12 | 58 | 26 | 8 | - | 17 | - | - | 8.5 | 28 | 90 | |
| GN 81700-8-12-BK-SB-NI | M 16 x 1.5 | 28 | 8 | - | - | 24 | 12 | 58 | 26 | 8 | - | 17 | - | - | 8.5 | 28 | 88 | |
| GN 81700-8-12-BK-SC-NI | M 16 x 1.5 | 28 | 8 | - | - | 24 | 12 | 58 | 26 | 8 | - | 17 | - | - | 8.5 | 28 | 89 | |
| GN 81700-8-12-BK-SD-NI | M 16 x 1.5 | 28 | 8 | - | - | 24 | 12 | 58 | 26 | 8 | - | 17 | - | - | 8.5 | 28 | 89 | |
| GN 81700-8-12-BK-SE-NI | M 16 x 1.5 | 28 | 8 | M 5 | - | 24 | 12 | 58 | 26 | 8 | 7.5 | 17 | 7 | - | 8.5 | 28 | 90 | |
| GN 81700-8-12-BK-SF-NI | M 16 x 1.5 | 28 | 8 | - | M 5 | 24 | 12 | 58 | 26 | 8 | - | 17 | 7 | 10 | 8.5 | 28 | 88 | |
| GN 81700-10-12-BK-KA-NI | M 16 x 1.5 | 28 | 10 | - | - | 24 | 12 | 58 | 26 | 8 | - | 17 | - | - | 9.5 | 38 | 88 | |
| GN 81700-10-12-BK-MA-NI | M 16 x 1.5 | 28 | 10 | - | - | 24 | 12 | 58 | 26 | 8 | - | 17 | - | - | 9.5 | 38 | 91 | |
| GN 81700-10-12-BK-SB-NI | M 16 x 1.5 | 28 | 10 | - | - | 24 | 12 | 58 | 26 | 8 | - | 17 | - | - | 9.5 | 38 | 88 | |
| GN 81700-10-12-BK-SC-NI | M 16 x 1.5 | 28 | 10 | - | - | 24 | 12 | 58 | 26 | 8 | - | 17 | - | - | 9.5 | 38 | 89 | |
| GN 81700-10-12-BK-SD-NI | M 16 x 1.5 | 28 | 10 | - | - | 24 | 12 | 58 | 26 | 8 | - | 17 | - | - | 9.5 | 38 | 90 | |
| GN 81700-10-12-BK-SE-NI | M 16 x 1.5 | 28 | 10 | M 6 | - | 24 | 12 | 58 | 26 | 8 | 9 | 17 | 8 | - | 9.5 | 38 | 91 | |
| GN 81700-10-12-BK-SF-NI | M 16 x 1.5 | 28 | 10 | - | M 6 | 24 | 12 | 58 | 26 | 8 | - | 17 | 8 | 12 | 9.5 | 38 | 87 |
Характеристики

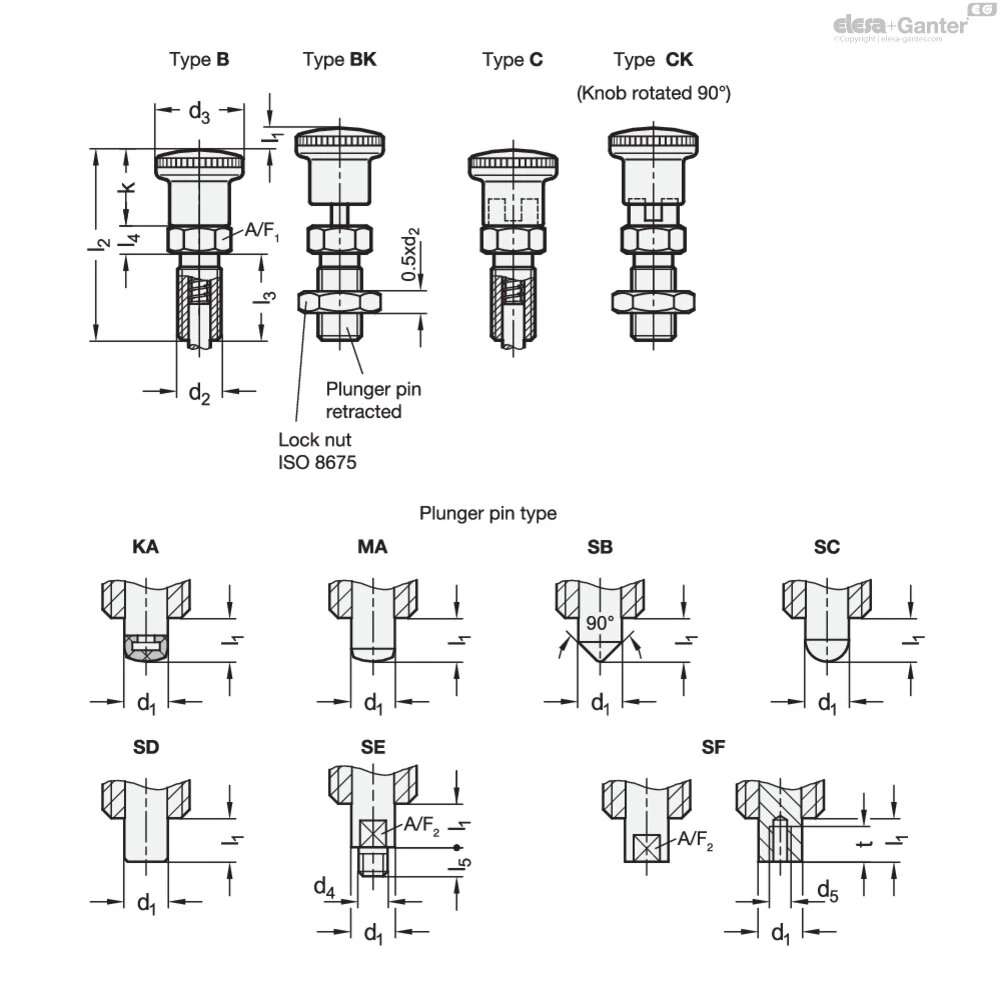

Типы
- Тип B: без фиксации в отжатом положении, без контргайки
- Тип BK: без фиксации в отжатом положении, с контргайкой
- Тип C: с фиксацией в отжатом положении, без контргайки
- Тип CK: с фиксацией в отжатом положении, с контргайкой
Типы стопорных штифтов
- Тип KA: закругленный наконечник, с пластиковым покрытием
- Тип MA: закругленный наконечник, латунь
- Тип SB: конический наконечник
- Тип SC: сферический наконечник
- Тип SD: плоский наконечник
- Тип SE: с наружной резьбой
- Тип SF: с внутренней резьбой
Направляющий корпус
- Сталь, чернение ST
- Нержавеющая сталь AISI 303 NI
Штифт фиксатора
- Сталь, чернение для ST
- Наконечник, закалённый для типов SB / SC / SD
- Нержавеющая сталь AISI 303, химически никелированная для NI
- Покрытие для типа KA
- Пластик, полифталамид (PPA)
- Армирование стекловолокном
- Химически связанный со штифтом фиксатора
- Белый цвет
- Латунь для типа MA
Поворотная ручка
Пластик, полиамид (PA)
Чёрный цвет, матовая отделка
Нажимная пружина
Нержавеющая сталь AISI 301
Шестигранные гайки ISO 8675
- Сталь, чернение для ST
- Нержавеющая сталь для NI
Информация
Стопорные штифты GN 81700, например, блокируют регулировку высоты или поворотные рычаги на устройствах, машинах и транспортных средствах.
Штифты фиксаторов типов KA и MA имеют закругленные наконечники из пластика или латуни, которые уменьшают износ соприкасающейся поверхности и предотвращают появление следов или царапин. Конический штифт фиксатора SB облегчает позиционирование в соответствующем приёмном отверстии.
Сферический наконечник штифта фиксатора типа SC проходит над низкими кромками или канавками, обеспечивая надёжную фиксацию и предотвращая повреждение. Благодаря небольшому скосу штифт фиксатора типа SD особенно подходит для неглубоких отверстий под фиксатор, например, в деталях из листового металла.
Стопорные штифты со штифтом фиксатора типов SE или SF могут оснащаться специальными приспособлениями с применением внешней или внутренней резьбы и использоваться, например, для приведения в действие рычажных механизмов или тросовых приводов.
Независимо от выбранного типа штифта фиксатора стопорные штифты GN 81700 доступны как в отжатом положении, так и без него. Стопорные штифты в отжатом положении используются в тех случаях, когда штифт фиксатора временно не должен выступать.
