Серия GN 817.8
GN 817.8
Штифты стопорные
Сталь / нержавеющая сталь, с фланцем для поверхностного монтажа, с фиксацией / без фиксации в отжатом положении
Стопорные штифты (фиксаторы), сталь
Исполнения серии GN 817.8
Изображения
Схемы

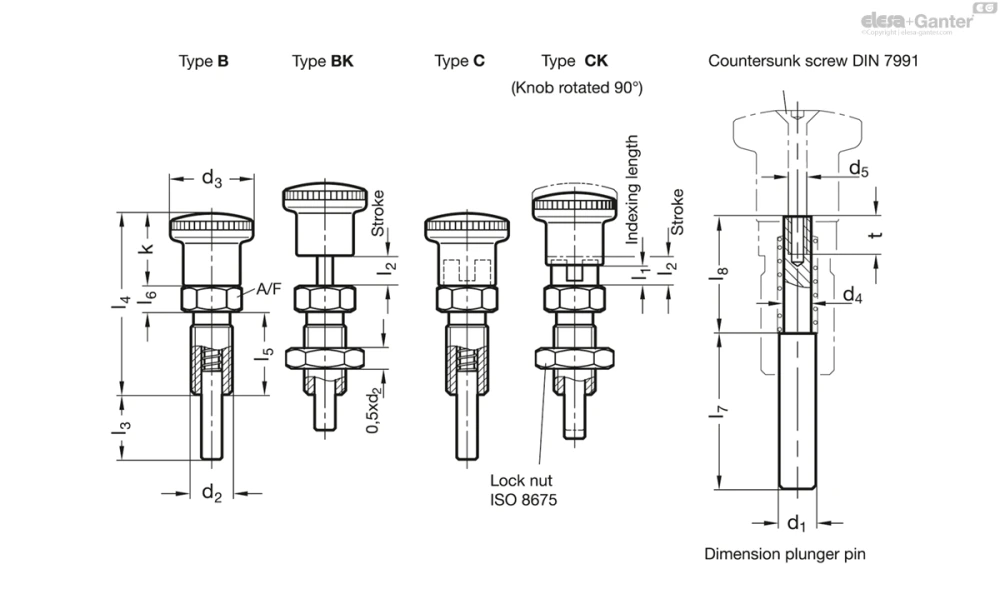

GN 817.8
Таблица моделей — Штифты стопорные
| Артикул |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
В корзину |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| GN 817.8-7-6-B-ST | 7 | 6 | 8 | M12x1.5 | 23 | 5 | 5 | M3 | 20 | 20 | 48 | 22 | 6 | 31 | 17.6 | 17.6 | 7 | 14 | 6.5 | 19 | 34 | |
| GN 817.8-7-6-BK-ST | 7 | 6 | 8 | M12x1.5 | 23 | 5 | 5 | M3 | 20 | 20 | 48 | 22 | 6 | 31 | 17.6 | 17.6 | 7 | 14 | 6.5 | 19 | 46 | |
| GN 817.8-7-6-CK-ST | 7 | 6 | 8 | M12x1.5 | 23 | 5 | 5 | M3 | 20 | 20 | 48 | 22 | 6 | 31 | 17.6 | 17.6 | 7 | 14 | 6.5 | 19 | 48 | |
| GN 817.8-7-6-C-ST | 7 | 6 | 8 | M12x1.5 | 23 | 5 | 5 | M3 | 20 | 20 | 48 | 22 | 6 | 31 | 17.6 | 17.6 | 7 | 14 | 6.5 | 19 | 36 | |
| GN 817.8-7-9-B-ST | 7 | 9 | 11 | M12x1.5 | 23 | 5 | 5 | M3 | 20 | 20 | 48 | 22 | 6 | 27.5 | 21.1 | 21.1 | 7 | 14 | 6 | 25 | 34 | |
| GN 817.8-7-9-BK-ST | 7 | 9 | 11 | M12x1.5 | 23 | 5 | 5 | M3 | 20 | 20 | 48 | 22 | 6 | 27.5 | 21.1 | 21.1 | 7 | 14 | 6 | 25 | 46 | |
| GN 817.8-7-9-CK-ST | 7 | 9 | 11 | M12x1.5 | 23 | 5 | 5 | M3 | 20 | 20 | 48 | 22 | 6 | 27.5 | 21.1 | 21.1 | 7 | 14 | 6 | 25 | 49 | |
| GN 817.8-7-9-C-ST | 7 | 9 | 11 | M12x1.5 | 23 | 5 | 5 | M3 | 20 | 20 | 48 | 22 | 6 | 27.5 | 21.1 | 21.1 | 7 | 14 | 6 | 25 | 37 | |
| GN 817.8-8-8-B-ST | 8 | 8 | 10 | M16x1.5 | 28 | 6 | 6 | M4 | 24 | 25 | 58 | 26 | 8 | 39 | 20.6 | 20.6 | 8 | 17 | 8.5 | 26 | 72 | |
| GN 817.8-8-8-BK-ST | 8 | 8 | 10 | M16x1.5 | 28 | 6 | 6 | M4 | 24 | 25 | 58 | 26 | 8 | 39 | 20.6 | 20.6 | 8 | 17 | 8.5 | 26 | 88 | |
| GN 817.8-8-8-CK-ST | 8 | 8 | 10 | M16x1.5 | 28 | 6 | 6 | M4 | 24 | 25 | 58 | 26 | 8 | 39 | 20.6 | 20.6 | 8 | 17 | 8.5 | 26 | 92 | |
| GN 817.8-8-8-C-ST | 8 | 8 | 10 | M16x1.5 | 28 | 6 | 6 | M4 | 24 | 25 | 58 | 26 | 8 | 39 | 20.6 | 20.6 | 8 | 17 | 8.5 | 26 | 72 | |
| GN 817.8-8-12-B-ST | 8 | 12 | 14 | M16x1.5 | 28 | 6 | 6 | M4 | 24 | 25 | 58 | 26 | 8 | 34 | 25.6 | 25.6 | 8 | 17 | 8.5 | 28 | 67 | |
| GN 817.8-8-12-BK-ST | 8 | 12 | 14 | M16x1.5 | 28 | 6 | 6 | M4 | 24 | 25 | 58 | 26 | 8 | 34 | 25.6 | 25.6 | 8 | 17 | 8.5 | 28 | 87 | |
| GN 817.8-8-12-CK-ST | 8 | 12 | 14 | M16x1.5 | 28 | 6 | 6 | M4 | 24 | 25 | 58 | 26 | 8 | 34 | 25.6 | 25.6 | 8 | 17 | 8.5 | 28 | 93 | |
| GN 817.8-8-12-C-ST | 8 | 12 | 14 | M16x1.5 | 28 | 6 | 6 | M4 | 24 | 25 | 58 | 26 | 8 | 34 | 25.6 | 25.6 | 8 | 17 | 8.5 | 28 | 73 | |
| GN 817.8-10-12-B-ST | 10 | 12 | 14 | M16x1.5 | 28 | 7.5 | 7.5 | M4 | 24 | 30 | 58 | 26 | 8 | 39.2 | 25.4 | 25.4 | 8 | 17 | 9.5 | 38 | 76 | |
| GN 817.8-10-12-BK-ST | 10 | 12 | 14 | M16x1.5 | 28 | 7.5 | 7.5 | M4 | 24 | 30 | 58 | 26 | 8 | 39.2 | 25.4 | 25.4 | 8 | 17 | 9.5 | 38 | 94 | |
| GN 817.8-10-12-CK-ST | 10 | 12 | 14 | M16x1.5 | 28 | 7.5 | 7.5 | M4 | 24 | 30 | 58 | 26 | 8 | 39.2 | 25.4 | 25.4 | 8 | 17 | 9.5 | 38 | 86 | |
| GN 817.8-10-12-C-ST | 10 | 12 | 14 | M16x1.5 | 28 | 7.5 | 7.5 | M4 | 24 | 30 | 58 | 26 | 8 | 39.2 | 25.4 | 25.4 | 8 | 17 | 9.5 | 38 | 81 | |
| GN 817.8-12-15-B-ST | 12 | 15 | 17 | M20x1.5 | 33 | 9 | 9 | M6 | 28.5 | 35 | 71.5 | 33 | 10 | 47.3 | 31.3 | 31.3 | 13.5 | 22 | 11.5 | 40 | 145 | |
| GN 817.8-12-15-BK-ST | 12 | 15 | 17 | M20x1.5 | 33 | 9 | 9 | M6 | 28.5 | 35 | 71.5 | 33 | 10 | 47.3 | 31.3 | 31.3 | 13.5 | 22 | 11.5 | 40 | 181 | |
| GN 817.8-12-15-CK-ST | 12 | 15 | 17 | M20x1.5 | 33 | 9 | 9 | M6 | 28.5 | 35 | 71.5 | 33 | 10 | 47.3 | 31.3 | 31.3 | 13.5 | 22 | 11.5 | 40 | 194 | |
| GN 817.8-12-15-C-ST | 12 | 15 | 17 | M20x1.5 | 33 | 9 | 9 | M6 | 28.5 | 35 | 71.5 | 33 | 10 | 47.3 | 31.3 | 31.3 | 13.5 | 22 | 11.5 | 40 | 158 |
Характеристики
Типы
- Тип B: без фиксации в отжатом положении, без контргайки
- Тип BK: без фиксации в отжатом положении, с контргайкой
- Тип C: с фиксацией в отжатом положении, без контргайки
- Тип CK: с фиксацией в отжатом положении, с контргайкой
Вариант исполнения из стали ST
чернение
- Корпус с резьбой
- Контргайка
Вариант исполнения из нержавеющей стали NI
- Резьбовой корпус, AISI 303
- Контргайка, AISI 304
Штифт
Нержавеющая сталь AISI 303
Винт с потайной головкой DIN 7991
Нержавеющая сталь AISI 304
Поворотная ручка
- Пластик (полиамид PA)
- чёрный цвет, матовая отделка
Информация
Технология производства стопорных штифтов GN 817.8 позволяет изготавливать на заказ нестандартные варианты стопорных штифтов в относительно небольших количествах и с экономической выгодой.
При необходимости стопорные штифты могут быть обработаны или изготовлены оператором (пользователем), как показано на чертеже. Они собираются с использованием винта с потайной головкой и, следовательно, могут быть собраны несколько раз. Все детали поставляются в разобранном виде.
Стопорные штифты типа C / CK применяются в случаях, когда необходимо, чтобы стержень фиксатора самостоятельно удерживался в оттянутом положении. Для отжатия штифта необходимо оттянуть ручку и повернуть её на 90°. Паз удерживает штифт в этом положении.
