Серия GN 817.4

GN 817.4-NI

Штифты стопорные

Сталь / нержавеющая сталь, с T-образной ручкой, с фиксацией и без фиксации в отжатом положении (отключаемые и неотключаемые)

Стопорные штифты (фиксаторы), нержавеющая сталь

Таблица (PDF)

Исполнения серии GN 817.4

GN 817.4

Штифты стопорные

GN 817.4-NI

Штифты стопорные

GN 817.4-NI

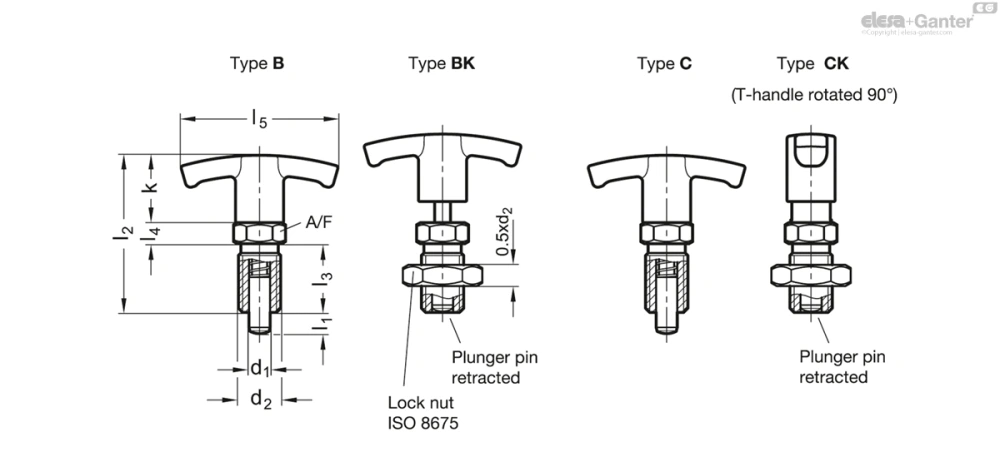

Таблица моделей — Штифты стопорные

Артикул	d_1Pin -0.02/-0.05 Bore H7	l₁	d₂	k	l₂	l₃	l₄	l₅	A/F	Пружинная нагрузка в Н≈ начальная	Пружинная нагрузка в Н≈ конечная	Вес (г)
GN 817.4-6-6-B-NI	6	6	M 12 x 1.5	20	48	22	6	54	14	6.5	19	32
GN 817.4-6-6-BK-NI	6	6	M 12 x 1.5	20	48	22	6	54	14	6.5	19	44
GN 817.4-6-6-C-NI	6	6	M 12 x 1.5	20	48	22	6	54	14	6.5	19	34
GN 817.4-6-6-CK-NI	6	6	M 12 x 1.5	20	48	22	6	54	14	6.5	19	46
GN 817.4-6-9-B-NI	6	9	M 12 x 1.5	20	48	22	6	54	14	6	25	32
GN 817.4-6-9-BK-NI	6	9	M 12 x 1.5	20	48	22	6	54	14	6	25	44
GN 817.4-6-9-C-NI	6	9	M 12 x 1.5	20	48	22	6	54	14	6	25	35
GN 817.4-6-9-CK-NI	6	9	M 12 x 1.5	20	48	22	6	54	14	6	25	47
GN 817.4-8-8-B-NI	8	8	M 16 x 1.5	25	59	26	8	59	17	8.5	26	63
GN 817.4-8-8-BK-NI	8	8	M 16 x 1.5	25	59	26	8	59	17	8.5	26	83
GN 817.4-8-8-C-NI	8	8	M 16 x 1.5	25	59	26	8	59	17	8.5	26	68
GN 817.4-8-8-CK-NI	8	8	M 16 x 1.5	25	59	26	8	59	17	8.5	26	88
GN 817.4-8-12-B-NI	8	12	M 16 x 1.5	25	59	26	8	59	17	8.5	28	64
GN 817.4-8-12-BK-NI	8	12	M 16 x 1.5	25	59	26	8	59	17	8.5	28	84
GN 817.4-8-12-C-NI	8	12	M 16 x 1.5	25	59	26	8	59	17	8.5	28	71
GN 817.4-8-12-CK-NI	8	12	M 16 x 1.5	25	59	26	8	59	17	8.5	28	91
GN 817.4-10-12-B-NI	10	12	M 16 x 1.5	25	59	26	8	59	17	9.5	38	63
GN 817.4-10-12-BK-NI	10	12	M 16 x 1.5	25	59	26	8	59	17	9.5	38	83
GN 817.4-10-12-C-NI	10	12	M 16 x 1.5	25	59	26	8	59	17	9.5	38	71
GN 817.4-10-12-CK-NI	10	12	M 16 x 1.5	25	59	26	8	59	17	9.5	38	91
GN 817.4-12-15-B-NI	12	15	M 20 x 1.5	25	68	33	10	59	22	11.5	40	119
GN 817.4-12-15-BK-NI	12	15	M 20 x 1.5	25	68	33	10	59	22	11.5	40	155
GN 817.4-12-15-C-NI	12	15	M 20 x 1.5	25	68	33	10	59	22	11.5	40	130
GN 817.4-12-15-CK-NI	12	15	M 20 x 1.5	25	68	33	10	59	22	11.5	40	166

3D-модель Технические данные (PDF)

Характеристики

Типы

Тип B: без фиксации в отжатом положении, без контргайки

Тип BK: без фиксации в отжатом положении, с контргайкой

Тип C: с фиксацией в отжатом положении, без контргайки

Тип CK: с фиксацией в отжатом положении, с контргайкой

Вариант исполнения из стали

чернение

Штифт закалён и отшлифован

Вариант исполнения из нержавеющей стали NI

AISI 303

Химически никелированный штифт

Т-образная ручка

Пластиковый полиамид (PA)

не съёмная

чёрный цвет, матовая отделка

Информация

Стопорные штифты GN 817.4 аналогичны модели GN 817 , но в них используется Т-образная ручка вместо круглой.

Данная форма позволяет легче определять положение штифта при указании положения типа С и удобна, когда необходимо прилагать большую силу для разблокировки.

Тип C с фиксацией в отжатом положении разработан для применения в устройствах, где плунжер не должен выступать постоянно. В этом случае необходимо оттянуть ручку и повернуть её на 90°. Паз удерживает штифт в этом положении.
