Серия GN 817.2

GN 817.2

Штифты стопорные

Сталь / нержавеющая сталь, с длинной ручкой, с фиксацией и без фиксации в отжатом положении (отключаемые и неотключаемые)

Стопорные штифты (фиксаторы), сталь

Таблица (PDF)

Исполнения серии GN 817.2

GN 817.2

Штифты стопорные

GN 817.2-NI

Штифты стопорные

GN 817.2

Таблица моделей — Штифты стопорные

Артикул	d_1Pin -0.05/-0.10BoreH7	l_1min.	d₂	d₃	k	l₂	l₃	l₄	A/F	Пружинная нагрузка в Н≈ начальная	Пружинная нагрузка в Н≈ конечная	Вес (г)
GN 817.2-4-4-B	4	4	M 8 x 1	16	21	42	16	5	10	4.5	12	14
GN 817.2-4-4-BK	4	4	M 8 x 1	16	21	42	16	5	10	4.5	12	18
GN 817.2-4-4-C	4	4	M 8 x 1	16	21	42	16	5	10	4.5	12	15
GN 817.2-4-4-CK	4	4	M 8 x 1	16	21	42	16	5	10	4.5	12	19
GN 817.2-4-6-B	4	6	M 8 x 1	16	21	42	16	5	10	4	12.5	11
GN 817.2-4-6-BK	4	6	M 8 x 1	16	21	42	16	5	10	4	12.5	15
GN 817.2-4-6-C	4	6	M 8 x 1	16	21	42	16	5	10	4	12.5	12
GN 817.2-4-6-CK	4	6	M 8 x 1	16	21	42	16	5	10	4	12.5	16
GN 817.2-5-5-B	5	5	M 10 x 1	19	24	48	18	6	12	5	15	25
GN 817.2-5-5-BK	5	5	M 10 x 1	19	24	48	18	6	12	5	15	34
GN 817.2-5-5-C	5	5	M 10 x 1	19	24	48	18	6	12	5	15	26
GN 817.2-5-5-CK	5	5	M 10 x 1	19	24	48	18	6	12	5	15	35
GN 817.2-5-8-B	5	8	M 10 x 1	19	24	48	18	6	12	5	18	24
GN 817.2-5-8-BK	5	8	M 10 x 1	19	24	48	18	6	12	5	18	33
GN 817.2-5-8-C	5	8	M 10 x 1	19	24	48	18	6	12	5	18	26
GN 817.2-5-8-CK	5	8	M 10 x 1	19	24	48	18	6	12	5	18	35
GN 817.2-6-6-B	6	6	M 12 x 1.5	23	30	58	22	6	14	6.5	19	32
GN 817.2-6-6-BK	6	6	M 12 x 1.5	23	30	58	22	6	14	6.5	19	44
GN 817.2-6-6-C	6	6	M 12 x 1.5	23	30	58	22	6	14	6.5	19	34
GN 817.2-6-6-CK	6	6	M 12 x 1.5	23	30	58	22	6	14	6.5	19	46
GN 817.2-6-9-B	6	9	M 12 x 1.5	23	30	58	22	6	14	6	25	32
GN 817.2-6-9-BK	6	9	M 12 x 1.5	23	30	58	22	6	14	6	25	44
GN 817.2-6-9-C	6	9	M 12 x 1.5	23	30	58	22	6	14	6	25	35
GN 817.2-6-9-CK	6	9	M 12 x 1.5	23	30	58	22	6	14	6	25	47
GN 817.2-8-8-B	8	8	M 16 x 1.5	28	36	70	26	8	17	8.5	26	63
GN 817.2-8-8-BK	8	8	M 16 x 1.5	28	36	70	26	8	17	8.5	26	83
GN 817.2-8-8-C	8	8	M 16 x 1.5	28	36	70	26	8	17	8.5	26	68
GN 817.2-8-8-CK	8	8	M 16 x 1.5	28	36	70	26	8	17	8.5	26	88
GN 817.2-8-12-B	8	12	M 16 x 1.5	28	36	70	26	8	17	8.5	28	64
GN 817.2-8-12-BK	8	12	M 16 x 1.5	28	36	70	26	8	17	8.5	28	84
GN 817.2-8-12-C	8	12	M 16 x 1.5	28	36	70	26	8	17	8.5	28	71
GN 817.2-8-12-CK	8	12	M 16 x 1.5	28	36	70	26	8	17	8.5	28	91
GN 817.2-10-12-B	10	12	M 16 x 1.5	28	36	70	26	8	17	9.5	38	63
GN 817.2-10-12-BK	10	12	M 16 x 1.5	28	36	70	26	8	17	9.5	38	83
GN 817.2-10-12-C	10	12	M 16 x 1.5	28	36	70	26	8	17	9.5	38	71
GN 817.2-10-12-CK	10	12	M 16 x 1.5	28	36	70	26	8	17	9.5	38	91
GN 817.2-12-15-B	12	15	M 20 x 1.5	28	36	79	33	10	22	11.5	40	119
GN 817.2-12-15-BK	12	15	M 20 x 1.5	28	36	79	33	10	22	11.5	40	155
GN 817.2-12-15-C	12	15	M 20 x 1.5	28	36	79	33	10	22	11.5	40	131
GN 817.2-12-15-CK	12	15	M 20 x 1.5	28	36	79	33	10	22	11.5	40	167

3D-модель Технические данные (PDF)

Характеристики

Типы

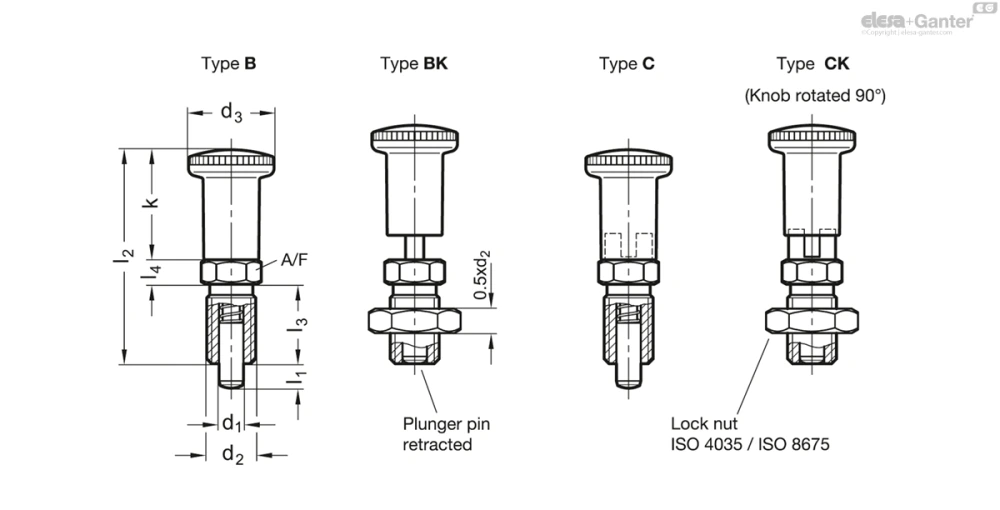

Тип B: без фиксации в отжатом положении, без контргайки

Тип BK: без фиксации в отжатом положении, с контргайкой

Тип C: с фиксацией в отжатом положении, без контргайки

Тип CK: с фиксацией в отжатом положении, с контргайкой

Вариант исполнения из стали

чернение

Штифт из закалённой стали

Вариант исполнения из нержавеющей стали NI

AISI 303

Химически никелированный штифт

Ручка пластиковая (полиамид PA)

чёрный цвет, матовая отделка

не съёмная

Информация

Стопорные штифты GN 817.2 аналогичны GN 817 и отличаются только более длинной ручкой. и отличаются только более длинной ручкой.

Типы C / CK применяются в случаях, когда необходимо, чтобы стержень фиксатора самостоятельно удерживался в оттянутом положении. Для отжатия штифта необходимо оттянуть ручку и повернуть её на 90°. Паз удерживает штифт в этом положении.
