Серия GN 815.1
GN 815.1-STS
Фиксаторы пружинные
Сталь / нержавеющая сталь, с шариком, с втулкой, с шестигранным углублением
Сталь, повышенная нагрузка пружины
Исполнения серии GN 815.1
GN 815.1-NI
Фиксаторы пружинные
Сталь / нержавеющая сталь, с шариком, с втулкой, с шестигранным углублением
GN 815.1-NIS
Фиксаторы пружинные
Сталь / нержавеющая сталь, с шариком, с втулкой, с шестигранным углублением
GN 815.1-ST
Фиксаторы пружинные
Сталь / нержавеющая сталь, с шариком, с втулкой, с шестигранным углублением
GN 815.1-STS
Фиксаторы пружинные
Сталь / нержавеющая сталь, с шариком, с втулкой, с шестигранным углублением
Изображения

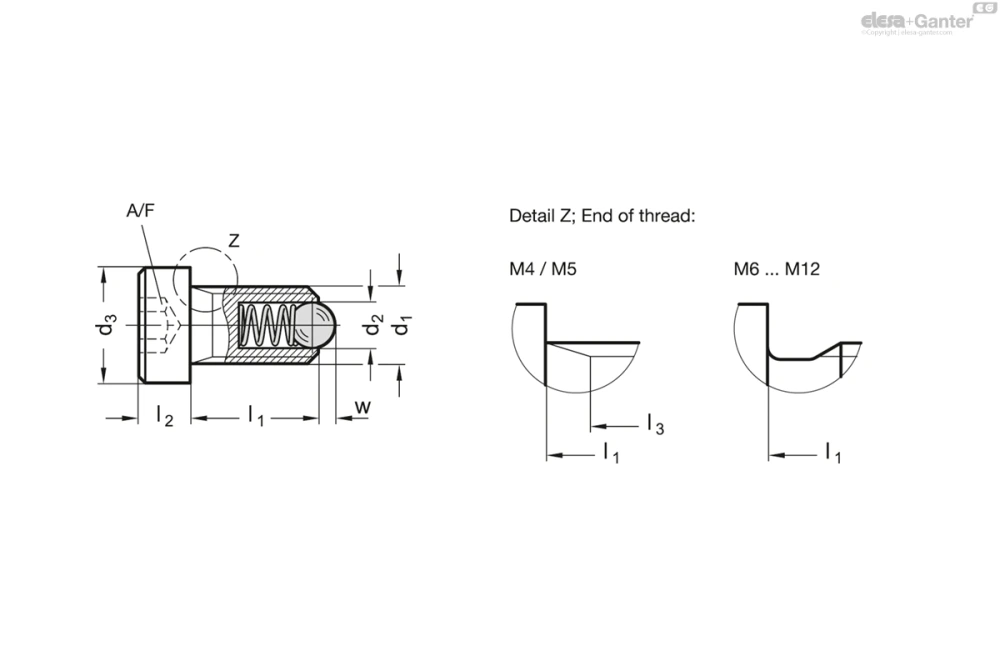

Схемы
GN 815.1-STS
Таблица моделей — Фиксаторы пружинные
| Артикул |
|
|
|
|
|
|
|
|
|
|
|
В корзину |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| GN 815.1-M4-STS | M 4 | 2.5 | 6 | 9 | 3 | 7.5 | 0.8 | 2 | 12 | 18 | 2 | |
| GN 815.1-M5-STS | M 5 | 3 | 8 | 10 | 4 | 8.2 | 0.9 | 2.5 | 15 | 22 | 3 | |
| GN 815.1-M6-STS | M 6 | 3.5 | 10 | 10 | 5 | - | 1 | 3 | 19.3 | 26.6 | 4 | |
| GN 815.1-M8-STS | M 8 | 4.5 | 13 | 12.5 | 5.5 | - | 1.5 | 4 | 36 | 60.5 | 8 | |
| GN 815.1-M10-STS | M 10 | 6 | 16 | 17 | 6 | - | 2 | 5 | 57 | 103.5 | 15 | |
| GN 815.1-M12-STS | M 12 | 8 | 18 | 19 | 7 | - | 2.5 | 6 | 61 | 110 | 22 |
Характеристики
Типы
- Тип ST: Сталь, стандартная нагрузка пружины
- Тип STS: Сталь, повышенная нагрузка пружины
- Тип NI: Нержавеющая сталь, стандартная нагрузка пружины
- Тип NIS: Нержавеющая сталь, повышенная нагрузка пружины
Вариант исполнения из стали
Тип ST / STS
- Корпус
Сталь, чернение
- Шарик
Сталь, закаленная
Вариант исполнения из нержавеющей стали
Тип NI / NIS
- Корпус
Нержавеющая сталь AISI 303
- Шарик
Нержавеющая сталь AISI 420C, закаленная
Идентификация типа STS / NIS:
корпус с 2 продольными разметками
Информация
Пружинные фиксаторы GN 815.1 используются в качестве упоров, для нажимно-вытяжных действий, а также на эжекторах.
Втулка обеспечивает заданное установочное положение.
Техническая информация
