Серия GN 810.10
GN 810.10-E
Прижимы и зажимные устройства
Сталь, рычаг управления в вертикальном положении, с горизонтальным основанием, сверхпрочный тип Longlife
зажим с втулкой
Исполнения серии GN 810.10
Изображения

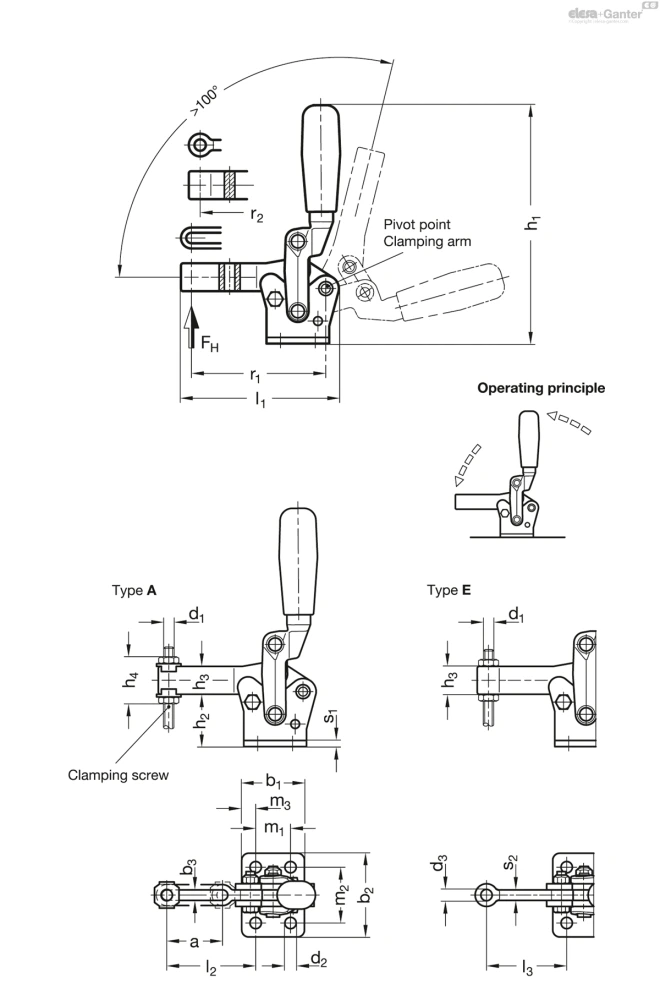

Схемы
GN 810.10-E
Таблица моделей — Прижимы и зажимные устройства
| Артикул |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
В корзину |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| GN 810.10-220-E | 220 | 2200 | 32 | 36 | 48 | 6 | M 6 | 6.5 | 6.5 | 136.5 | 30 | 16 | 27 | 86 | 51 | 46 | 20 | 32 | 8 | 77 | 72 | 3.5 | 6 | 320 | |
| GN 810.10-440-E | 440 | 4400 | 34 | 54 | 65 | 10 | M 10 | 8.5 | 10.5 | 215 | 50 | 24 | 45 | 129.5 | 66 | 66 | 30 | 45 | 12 | 107 | 107 | 5 | 10 | 1200 | |
| GN 810.10-850-E | 850 | 8500 | - | 75 | 75 | - | M 12 | 10.5 | 12.5 | 280 | 67 | 30 | - | 161 | - | 72 | 55 | 55 | 10 | - | 133 | 6 | 12 | 2200 | |
| GN 810.10-1540-E | 1540 | 15400 | - | 90 | 100 | - | M 16 | 12.5 | 16.5 | 330 | 76.5 | 35 | - | 203 | - | 92.5 | 65 | 65 | 12.5 | - | 167 | 8 | 16 | 4600 |
Характеристики
Типы
- Тип A: зажим с регулировочным отверстием (только размеры 220 и 440)
- Тип E: зажим с втулкой
Прихват стальной
- Точное литьё
- Чернёная
Стальное плечо рычага
- кованые
- Чернёная
Компоненты из листового металла, стали с поверхностной закалкой
Чернёная
Цапфа и заклёпки стальные
закалённая отшлифованная сталь
Все подвижные части
смазаны специальной смазкой
Цельнолитая формованная пластиковая втулка ручки
красный цвет, маслостойкий
Информация
Прижимы и зажимные устройства Longlife GN 810.10 представляют собой усовершенствованный вариант модели GN 810. Конструкция прихватов и рычагов из листовой стали заменена компонентами точного литья или объёмной штамповки. Остальные компоненты из листовой стали были усилены, цапфы и оси закалены и отшлифованы.
По этой причине эти прижимы и зажимные устройства подходят для видов применений, где возникают значительные силы, и где требуется долгий срок службы.
Всесторонние испытания продемонстрировали, что безотказное функционирование (под нагрузкой) обеспечивается и после миллиона зажимных циклов.
Ступенчатые боковые шайбы входят в комплект поставки.
Аксессуары
- Нажимные винты
