Серия GN 810.1

GN 810.1

Вертикальные прижимы

Сталь/нержавеющая сталь, с вертикальным основанием

Сталь

Таблица (PDF)

Исполнения серии GN 810.1

GN 810.1

Вертикальные прижимы

Сталь/нержавеющая сталь, с вертикальным основанием

GN 810.1-NI

Вертикальные прижимы

Сталь/нержавеющая сталь, с вертикальным основанием

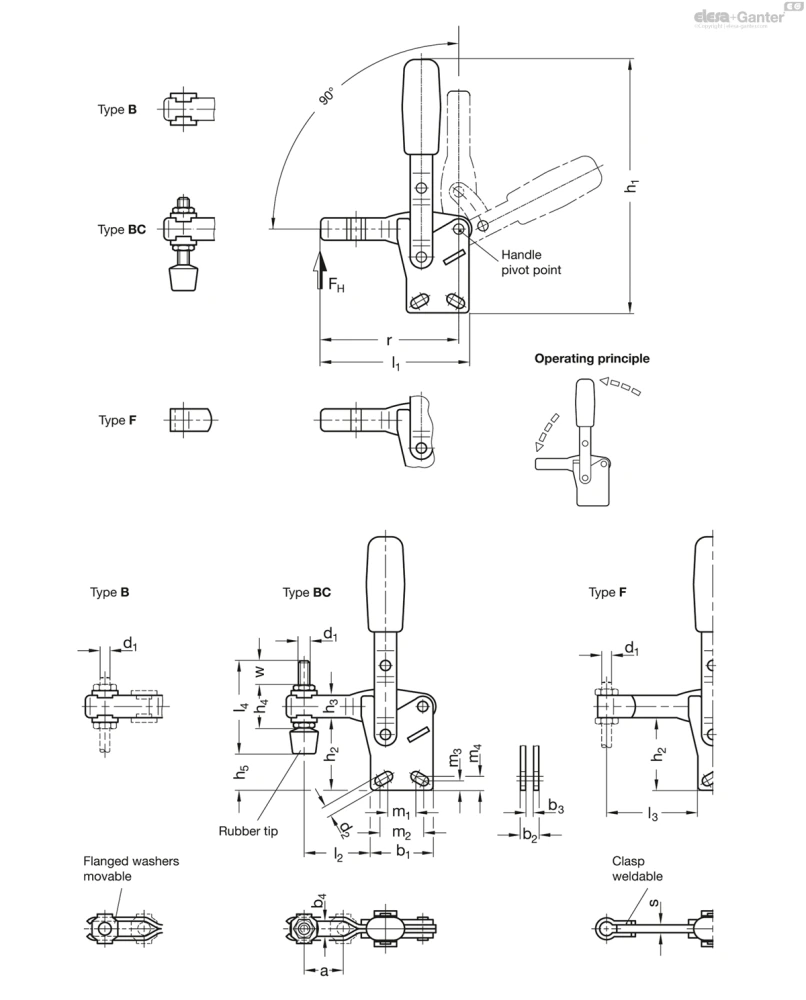

GN 810.1

Таблица моделей — Вертикальные прижимы

Артикул	Размер	FH в Н	a ≈	b₁	b₂	b₃	b₄	d₁	d₂≈	h₁≈	h₂	h₃	h₄	h_5max.	l₁≈	l₂≈	l_3max.	l₄	m₁	m₂	m₃	m₄	r ≈	s	w	Вес (г)
GN 810.1-75-B	75	750	20	29	8	4	5.2	M 5	4.5	109	32	11	-	-	66.5	31.5	-	-	15	16	5	5	62.5	-	-	100
GN 810.1-130-B	130	1050	28	35	10	5	6.2	M 6	5.5	156	41.5	16	-	-	85	42	-	-	12.5	19	6.5	7.5	79	-	-	229
GN 810.1-230-B	230	2000	40	43	12	6	8.5	M 8	6.5	183	48	18	-	-	110.5	58	-	-	19	20	6.5	6.5	104	-	-	380
GN 810.1-330-B	330	2400	43	50	14	7	10.5	M 10	8.5	218	66	22	-	-	129	66	-	-	28.7	32.3	10	9.5	122	-	-	550
GN 810.1-430-B	430	2800	64	58	18	10	12.5	M 12	8.5	268	77.5	26	-	-	164	88	-	-	32	32	10	10	156	-	-	1140
GN 810.1-530-B	530	4500	90	77	18	10	12.5	M 12	12.5	337	117.5	32	-	-	223	128	-	-	50	51	12.5	12.5	212	-	-	1870
GN 810.1-75-BC	75	750	20	29	8	4	5.2	M 5	4.5	109	32	11	19	17	66.5	31.5	-	45	15	16	5	5	62.5	-	15	110
GN 810.1-130-BC	130	1050	28	35	10	5	6.2	M 6	5.5	156	41.5	16	25.5	25	85	42	-	55	12.5	19	6.5	7.5	79	-	17.5	200
GN 810.1-230-BC	230	2000	40	43	12	6	8.5	M 8	6.5	183	48	18	30	24	110.5	58	-	68	19	20	6.5	6.5	104	-	20	400
GN 810.1-330-BC	330	2400	43	50	14	7	10.5	M 10	8.5	218	66	22	37	39.5	129	66	-	77	28.7	32.3	10	9.5	122	-	19	650
GN 810.1-430-BC	430	2800	64	58	18	10	12.5	M 12	8.5	268	77.5	26	43	45	164	88	-	100	32	32	10	10	156	-	33	1100
GN 810.1-530-BC	530	4500	90	77	18	10	12.5	M 12	12.5	337	117.5	32	49	85	223	128	-	100	50	51	12.5	12.5	212	-	27	1960
GN 810.1-75-F	75	750	-	29	8	4	-	M 5	4.5	109	32	11	-	-	67	-	41	-	15	16	5	5	62.5	4	-	102
GN 810.1-130-F	130	1050	-	35	10	5	-	M 6	5.5	156	41.5	16	-	-	86	-	54	-	12.5	19	6.5	7.5	79	5	-	235
GN 810.1-230-F	230	2000	-	43	12	6	-	M 8	6.5	183	48	18	-	-	112	-	73	-	19	20	6.5	6.5	104	6	-	401
GN 810.1-330-F	330	2400	-	50	14	7	-	M 10	8.5	218	66	22	-	-	130.5	-	86	-	28.7	32.3	10	9.5	122	7	-	600
GN 810.1-430-F	430	2800	-	58	18	10	-	M 12	8.5	268	77.5	26	-	-	166	-	114	-	32	32	10	10	156	10	-	1100
GN 810.1-530-F	530	4500	-	77	18	10	-	M 12	12.5	337	117.5	32	-	-	225	-	155	-	50	51	12.5	12.5	212	10	-	1900

3D-модель Технические данные (PDF)

Характеристики

Типы

Тип B: прихват-вилка с двумя фланцевыми шайбами

Тип BC: швеллерный вариант с двумя фланцевыми шайбами и GN 708.1 шпиндельным узлом

Тип F: Цельный прихват с зажимом

Вариант исполнения из стали

Закалённая сталь С10, оцинкованная, глубокой пассивации

Цапфы закаленные

Опорные оси (для размера 230 и больше), закалённые

Все подвижные части

смазаны специальной смазкой

Рукоятка

Твёрдый маслостойкий пластик, цвет красный

Spindle assembly GN 708.1, Тип A-

Оцинкованная сталь

Резиновый наконечник, по Шору А 85

Вариант исполнения из нержавеющей стали NI

Нержавеющая сталь AISI 304

Все подвижные части

смазаны специальной смазкой

Рукоятка

Твёрдый маслостойкий пластик, цвет красный

Spindle assembly GN 708.1, Тип A

Нержавеющая сталь AISI 304

Резиновый наконечник, по Шору А 85

Информация

Вертикальные шарнирные зажимы GN 810.1 работают по правилу изгиба: рычаг и прижимная планка перемещаются в одном направлении. В зажатом положении рычаг управления находится в вертикальном положении.

Вместе с вертикальными шарнирными зажимами в виде прихвата-вилки с двумя фланцевыми шайбами (тип B) могут использоваться специальные зажимные винты. Шпиндельный узел с наконечником из неопреновой резины также входит в комплект поставки типа BC.

В версии типа F можно использовать сварку зажима, на котором затем можно разместить прикладной компонент специального фиксирующего крепления, а также можно использовать штифт в сочетании с зажимными креплениями GN 809 для фиксации заготовки на месте.
