Серия GN 807
GN 807
Нажимные винты
Сталь / Нержавеющая сталь, с / без заглушки
Сталь
Исполнения серии GN 807
Изображения

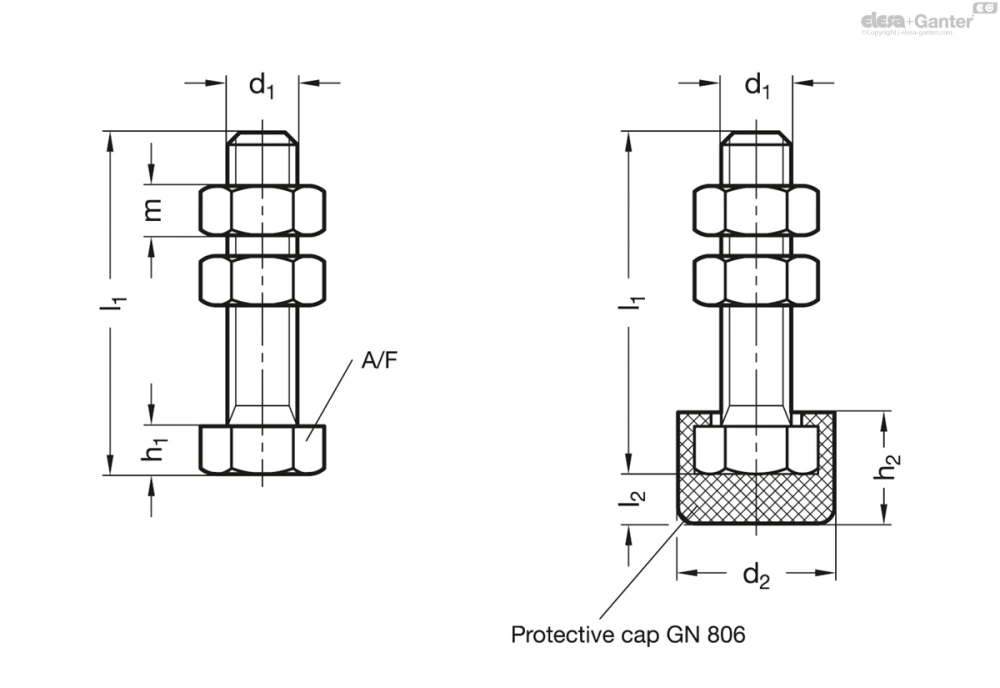

Схемы
GN 807
Таблица моделей — Нажимные винты
| Артикул |
|
|
|
|
|
|
|
|
|
В корзину |
|---|---|---|---|---|---|---|---|---|---|---|
| GN 807-M4-23-A | M 4 | 23 | 11 | 3 | 6.5 | 2.5 | 3.2 | 7 | 5 | |
| GN 807-M5-38-A | M 5 | 38 | 12.5 | 3.5 | 8 | 2.5 | 4.7 | 8 | 9 | |
| GN 807-M6-29-A | M 6 | 29 | 15 | 4 | 10 | 4 | 5.2 | 10 | 11 | |
| GN 807-M6-49-A | M 6 | 49 | 15 | 4 | 10 | 4 | 5.2 | 10 | 16 | |
| GN 807-M8-36-A | M 8 | 36 | 19 | 5.5 | 13 | 5.5 | 6.8 | 13 | 24 | |
| GN 807-M8-56-A | M 8 | 56 | 19 | 5.5 | 13 | 5.5 | 6.8 | 13 | 26 | |
| GN 807-M8-96-A | M 8 | 96 | 19 | 5.5 | 13 | 5.5 | 6.8 | 13 | 43 | |
| GN 807-M10-43-A | M 10 | 43 | 24 | 6.5 | 16 | 7 | 8.4 | 16 | 47 | |
| GN 807-M10-77-A | M 10 | 77 | 24 | 6.5 | 16 | 7 | 8.4 | 16 | 66 | |
| GN 807-M10-127-A | M 10 | 127 | 24 | 6.5 | 16 | 7 | 8.4 | 16 | 92 | |
| GN 807-M12-53-A | M 12 | 53 | 26 | 7.5 | 19 | 8.5 | 10.8 | 18 | 75 | |
| GN 807-M12-88-A | M 12 | 88 | 26 | 7.5 | 19 | 8.5 | 10.8 | 18 | 107 | |
| GN 807-M12-128-A | M 12 | 128 | 26 | 7.5 | 19 | 8.5 | 10.8 | 18 | 13 | |
| GN 807-M14-54-A | M 14 | 54 | - | 9 | - | - | 12.8 | 21 | 109 | |
| GN 807-M4-23-B | M 4 | 23 | 11 | 3 | 6.5 | 2.5 | 3.2 | 7 | 4 | |
| GN 807-M5-38-B | M 5 | 38 | 12.5 | 3.5 | 8 | 2.5 | 4.7 | 8 | 10 | |
| GN 807-M6-29-B | M 6 | 29 | 15 | 4 | 10 | 4 | 5.2 | 10 | 14 | |
| GN 807-M6-49-B | M 6 | 49 | 15 | 4 | 10 | 4 | 5.2 | 10 | 18 | |
| GN 807-M8-36-B | M 8 | 36 | 19 | 5.5 | 13 | 5.5 | 6.8 | 13 | 28 | |
| GN 807-M8-56-B | M 8 | 56 | 19 | 5.5 | 13 | 5.5 | 6.8 | 13 | 35 | |
| GN 807-M8-96-B | M 8 | 96 | 19 | 5.5 | 13 | 5.5 | 6.8 | 13 | 47 | |
| GN 807-M10-43-B | M 10 | 43 | 24 | 6.5 | 16 | 7 | 8.4 | 16 | 54 | |
| GN 807-M10-77-B | M 10 | 77 | 24 | 6.5 | 16 | 7 | 8.4 | 16 | 74 | |
| GN 807-M10-127-B | M 10 | 127 | 24 | 6.5 | 16 | 7 | 8.4 | 16 | 99 | |
| GN 807-M12-53-B | M 12 | 53 | 26 | 7.5 | 19 | 8.5 | 10.8 | 18 | 85 | |
| GN 807-M12-88-B | M 12 | 88 | 26 | 7.5 | 19 | 8.5 | 10.8 | 18 | 111 | |
| GN 807-M12-128-B | M 12 | 128 | 26 | 7.5 | 19 | 8.5 | 10.8 | 18 | 139 |
Характеристики
Типы
- Тип A: без заглушки
- Тип B: с заглушкой
Вариант исполнения из стали
- Болт с шестигранной головкой ISO 4017 / DIN 933
Класс материала 8.8
- Оцинкованный, синий пассивированный
Вариант исполнения из нержавеющей стали
Нержавеющая сталь AISI 304 NI
- Болт с шестигранной головкой ISO 4017 / DIN 933
- Шестигранные гайки ISO 4032
Информация
Две шестигранные гайки входят в комплект заказа.
