Серия GN 784.1
GN 784.1
Фланцы
для крепёжных зажимов с шаровым шарнирным соединителем GN 784
Фланцы
Изображения

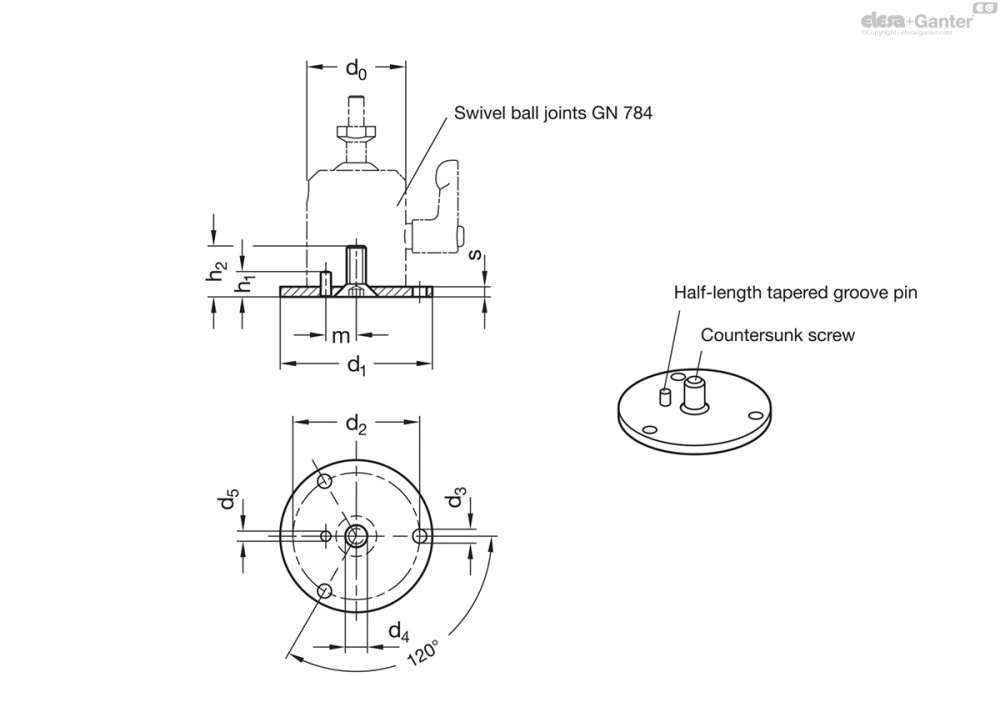

Схемы
GN 784.1
Таблица моделей — Фланцы
| Артикул |
|
|
|
|
|
|
|
|
|
|
|
В корзину |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| GN 784.1-42-MT | 23 | 42 | 32.5 | 4.5 | M5 | 2 | 6 | 8.5 | 7 | 2.5 | 29 | |
| GN 784.1-49-MT | 31 | 49 | 40 | 4.5 | M6 | 3 | 6 | 10.5 | 9 | 3 | 47 | |
| GN 784.1-60-MT | 39 | 60 | 50 | 5.5 | M8 | 4 | 10 | 14.6 | 12 | 4 | 91 | |
| GN 784.1-70-MT | 49 | 70 | 60 | 5.5 | M8 | 4 | 10 | 14.6 | 16 | 4 | 123 |
Характеристики
Нержавеющая сталь AISI 304
матовая шероховатая поверхность MT
Винт с потайной головкой DIN 7991
Нержавеющая сталь AISI 304
Конический штифт с пазом половинной длины DIN 8745
Нержавеющая сталь AISI 304
Информация
Фланец GN 784.1 монтируется на GN 784зажим с поворотным шариковым соединителем. Специальный штырёк полностью исключает возможность вращения фланца.
Фланец позволяет установку шарнирных шаровых соединителей на верхней плоскости. Секция d2 с тремя высверленными отверстиями d3 спроектирована таким образом, что позволяет использовать стандартные винты с шайбами.
Конический штифт с пазом половинной длины устанавливается на фланце. Винт с потайной головкой поставляется отдельно.
Техническая информация
Вопрос о продукции
Спросите о серии GN 784.1 — ответим на указанную почту. Вопрос попадёт менеджеру вместе с артикулом, повторять его не нужно.
