Серия GN 761-ST

GN 761-300-T-ST

Замки натяжные с крюком

Замки натяжные с крюком

Сталь / нержавеющая сталь, без стопорного механизма

INOX - STAINLESS STEELТехнополимер со вставками из нержавеющей стали или полностью из нержавеющей стали AISI 303, 304 или 316. Отличная коррозионная стойкость для применения в секторах, где правовые нормы требуют обязательного использования коррозионно-стойких материалов, таких как пищевая, химическая и фармацевтическая промышленности, или для использования на открытом воздухе с неблагоприятными условиями окружающей среды. __logo__SPEEDYBLOCK__ Это относится к сериям, производимым после 22.07.2019 в соответствии с Европейской директивой 2002/95/CE (Ограничение содержания вредных веществ).
Таблица (PDF)

Цена и наличие — по запросу: корзина формирует заявку.

Изображения

GN 761-300-T-ST — Замки натяжные с крюком

Схемы

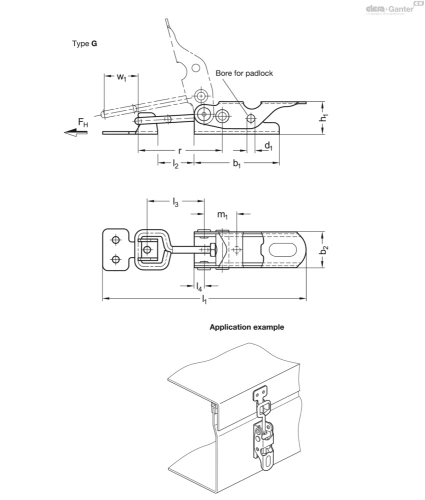

Схема GN 761-ST Схема GN 761-ST

GN 761-300-T-ST

Технические характеристики — Замки натяжные с крюком

Размер
300
FH в Н
3000
a
12.7
b1
81.5
b2
31.5
b3
38
b4
52
d1
8
d2
M 8
d3
6.2
h1
32
h2
20.7
l1
189.5
l2min.
33
l3min.
54
l4
11
l5
12.5
l6
30
m1
30
m2
20
m3
29.5
r ≈ Для w2 = 0
79.5
s
2.5
w1Stroke
18
w2Adjustable range
12.5
Weight (in g)
256
Вес (г)
256

Все модели серии GN 761-ST (6) →

Характеристики

Типы

  • Тип G: Замок-защёлка с петлёй, с захватом
  • Тип T: Замок-защёлка с Т-образной головкой, с захватом

Вариант исполнения из стали ST

Оцинкованная сталь, с голубой пассивацией

Вариант исполнения из нержавеющей стали NI

Нержавеющая сталь AISI 304

Информация

Защёлки GN 761 предназначены для быстрого закрывания и фиксации крышек, крышек контейнеров и ящиков.

При перемещении рычага в закрытое положение эксцентрическая конфигурация стержня штока вызывает перемещение замка-защёлки к захвату. В конце движения рычага стержень штока выходит за пределы эксцентрикового упорного центра, тем самым автоматически удерживая защёлку в закрытом положении.

Замок-защёлку можно отрегулировать в диапазоне регулировки w2. Захват входит в комплектацию.

Техническая информация

Вопрос о продукции

Спросите о модели GN 761-300-T-ST — ответим на указанную почту. Вопрос попадёт менеджеру вместе с артикулом, повторять его не нужно.

Не длиннее 2000 символов
